SR950 V3增加内存

确认设备

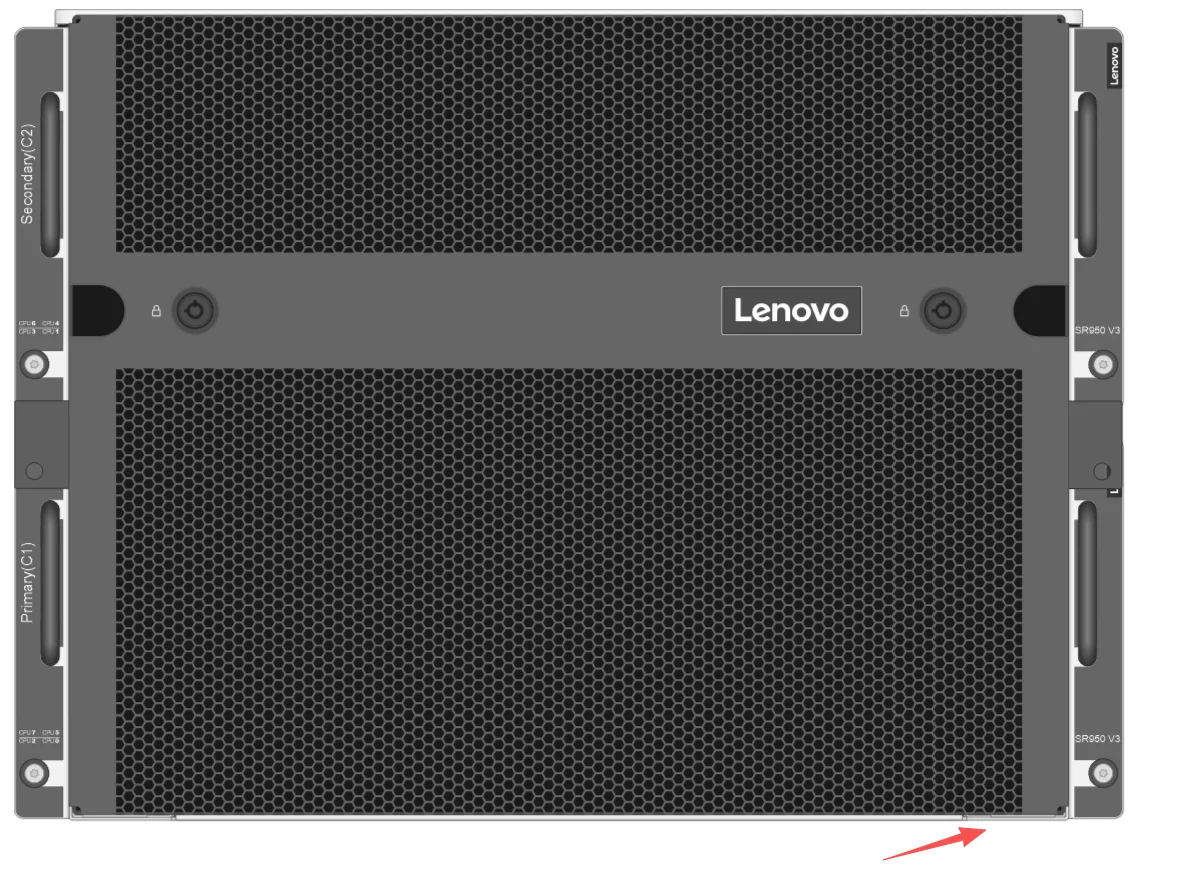

在设备最下方有个抽取式信息卡，核对设备序列号是否正确

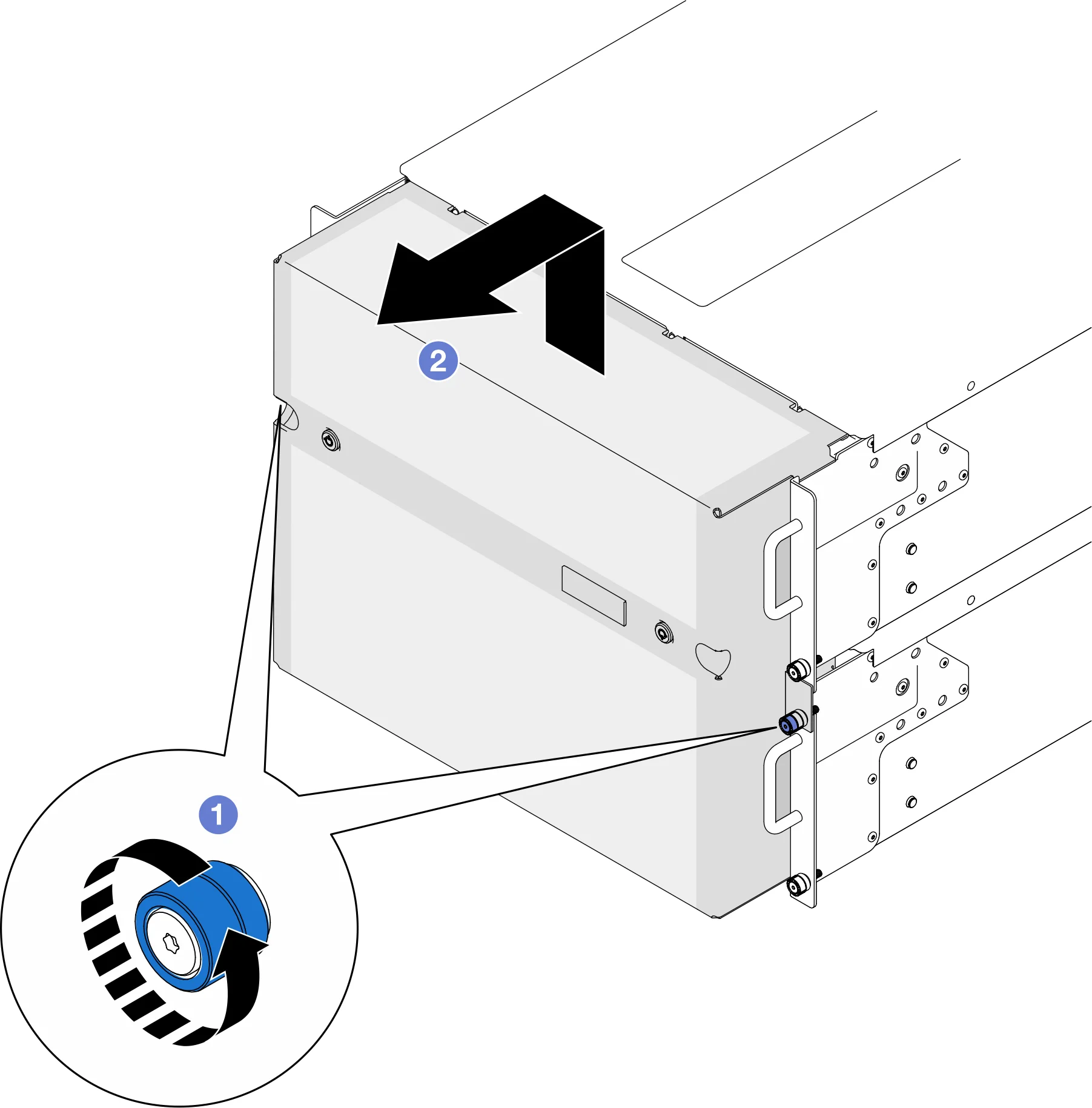

卸下安全挡板

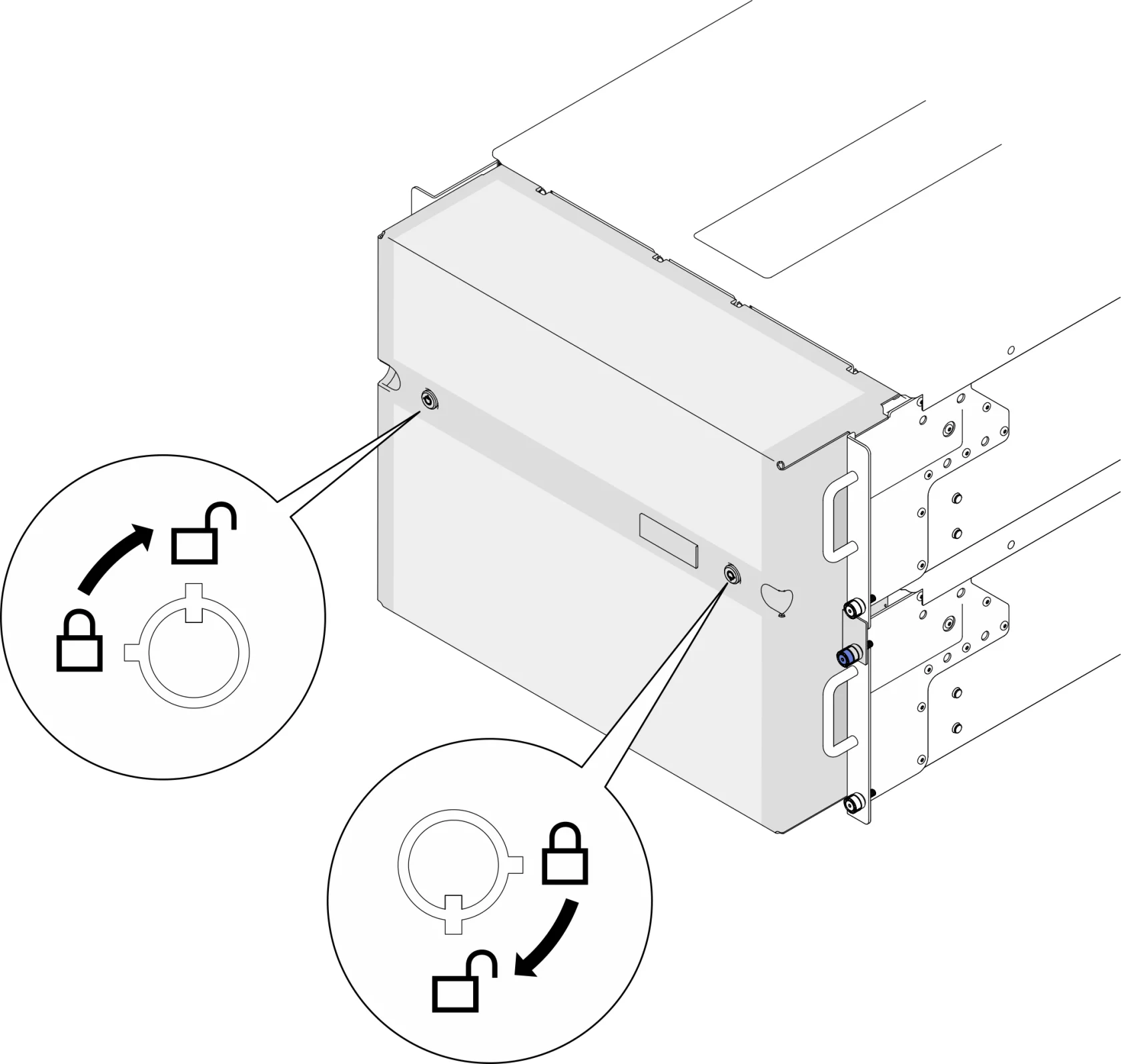

解锁安全挡板

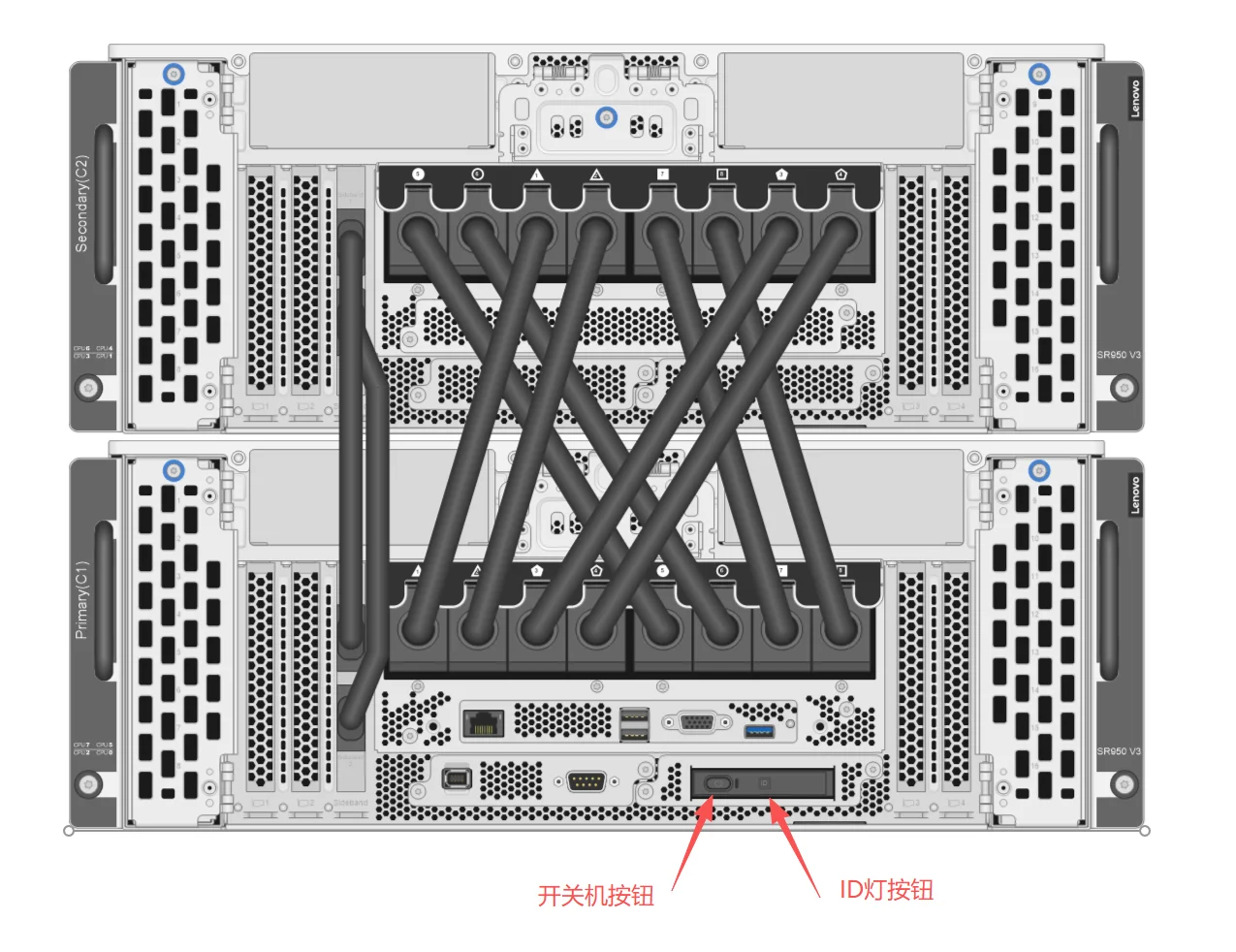

核对设备是否关机（开关机灯缓慢闪烁（大约每秒闪烁一次）），按下ID灯按钮点亮设备ID灯

移除后置缆线

标记设备后方所有数据线缆后移除设备后方所有数据线缆

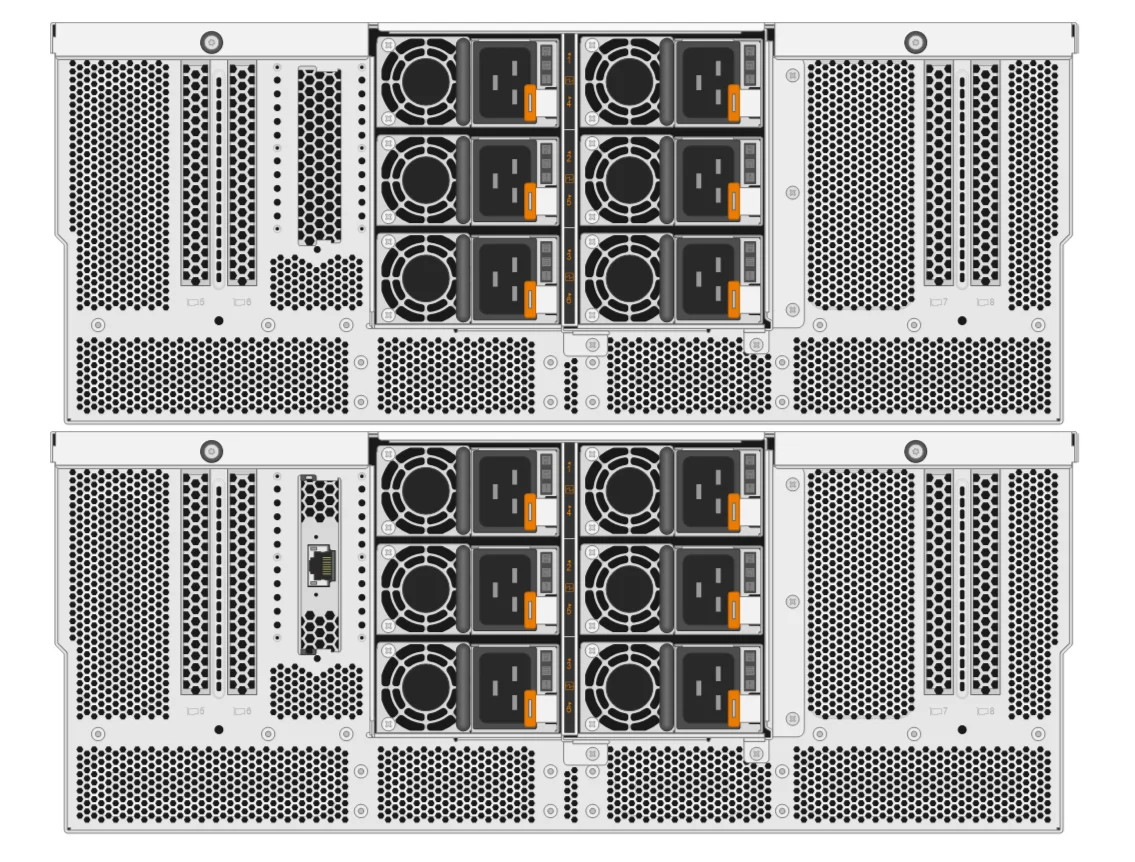

电源线：确认电源指示灯仅IN灯亮，先移除下机箱的电源线缆，再移除上机箱的电源线缆

电源指示灯示意图

移除前置线缆

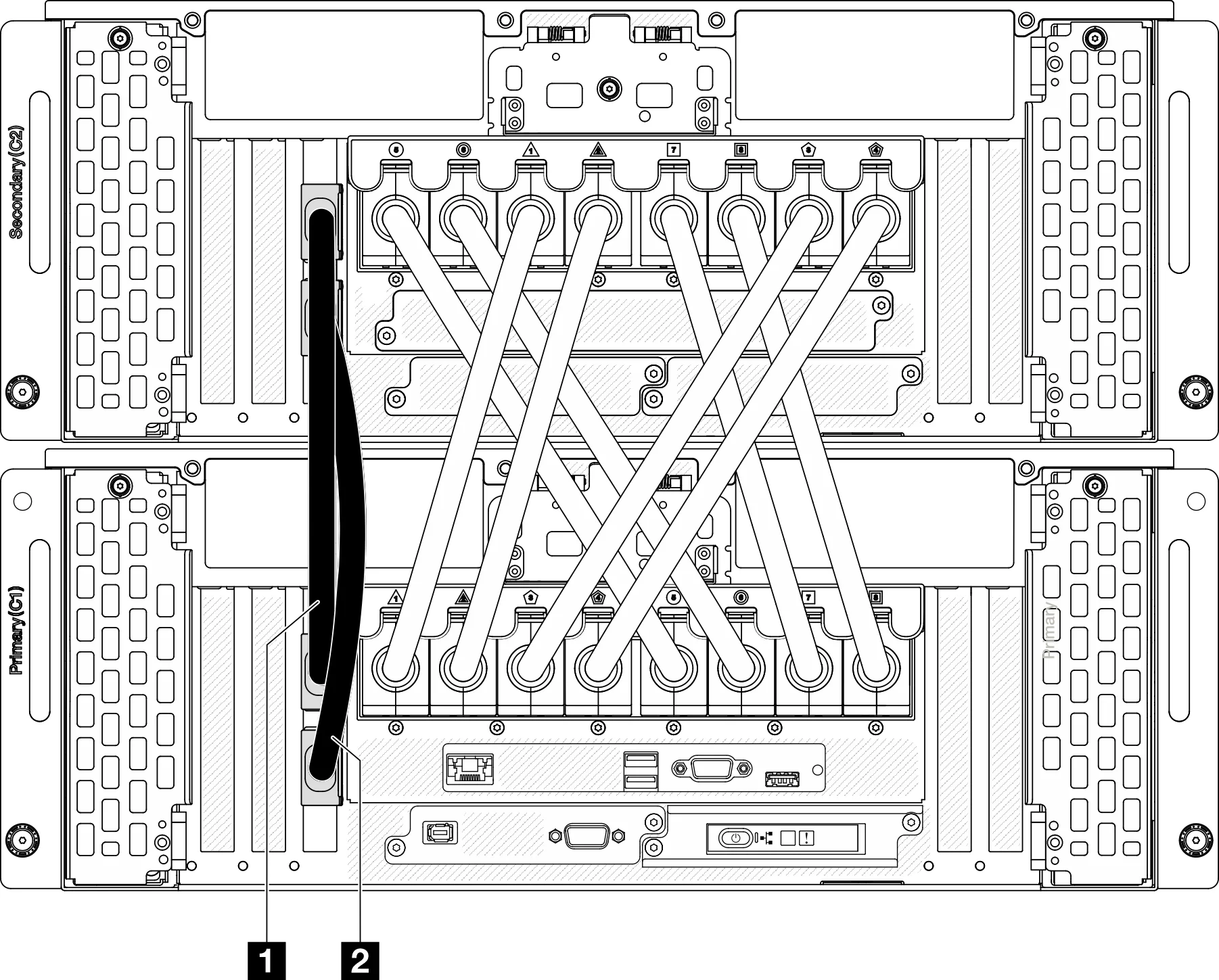

移除前置互联线缆（两根）

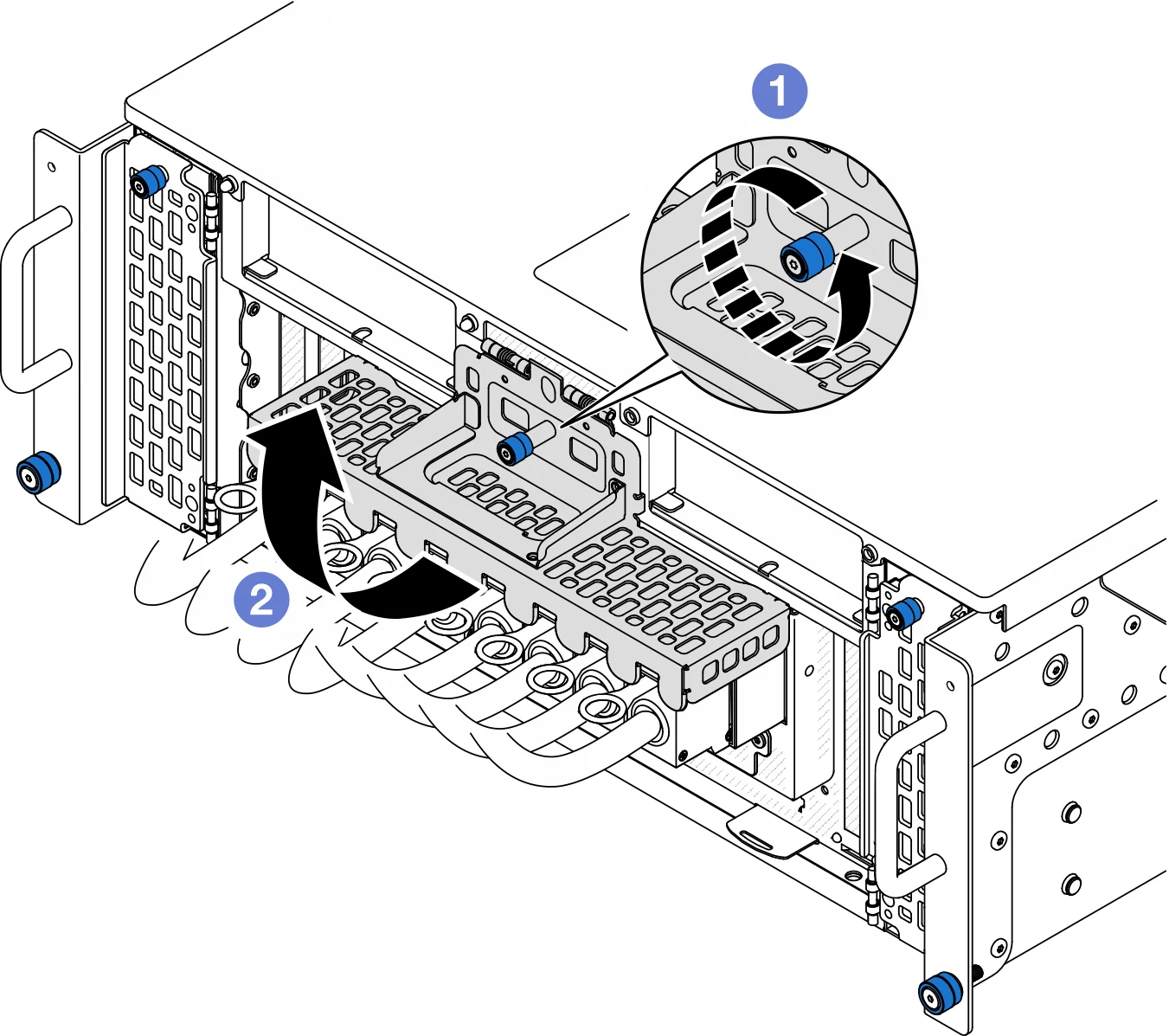

打开主机箱上的 UPI 盖。

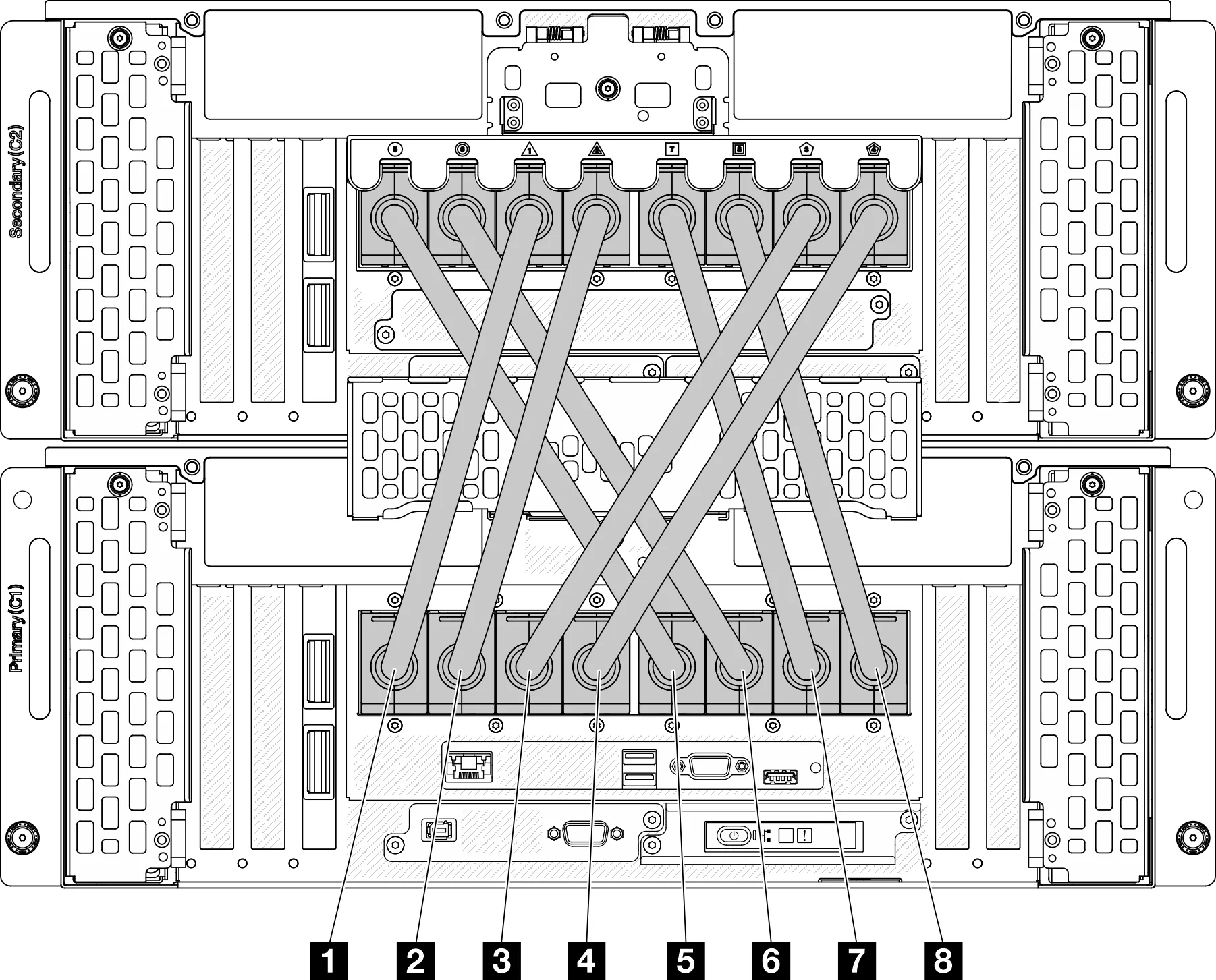

移除前置UPI线缆（8根）

确认移除前置所有外部连接线缆，将所有线缆归类放置妥当

卸下主机箱

安装前置左右两个辅助把手，将机箱滑动至固定

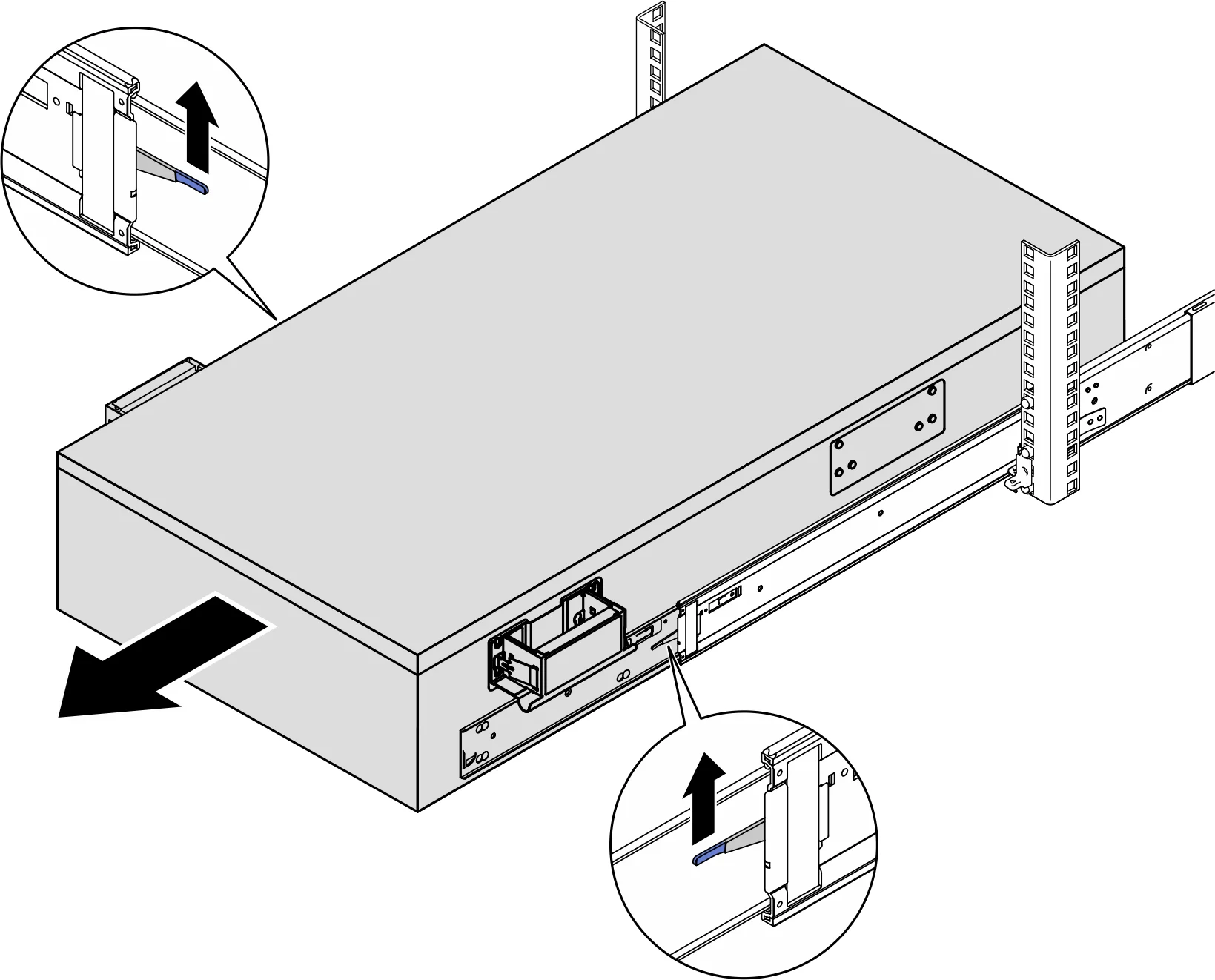

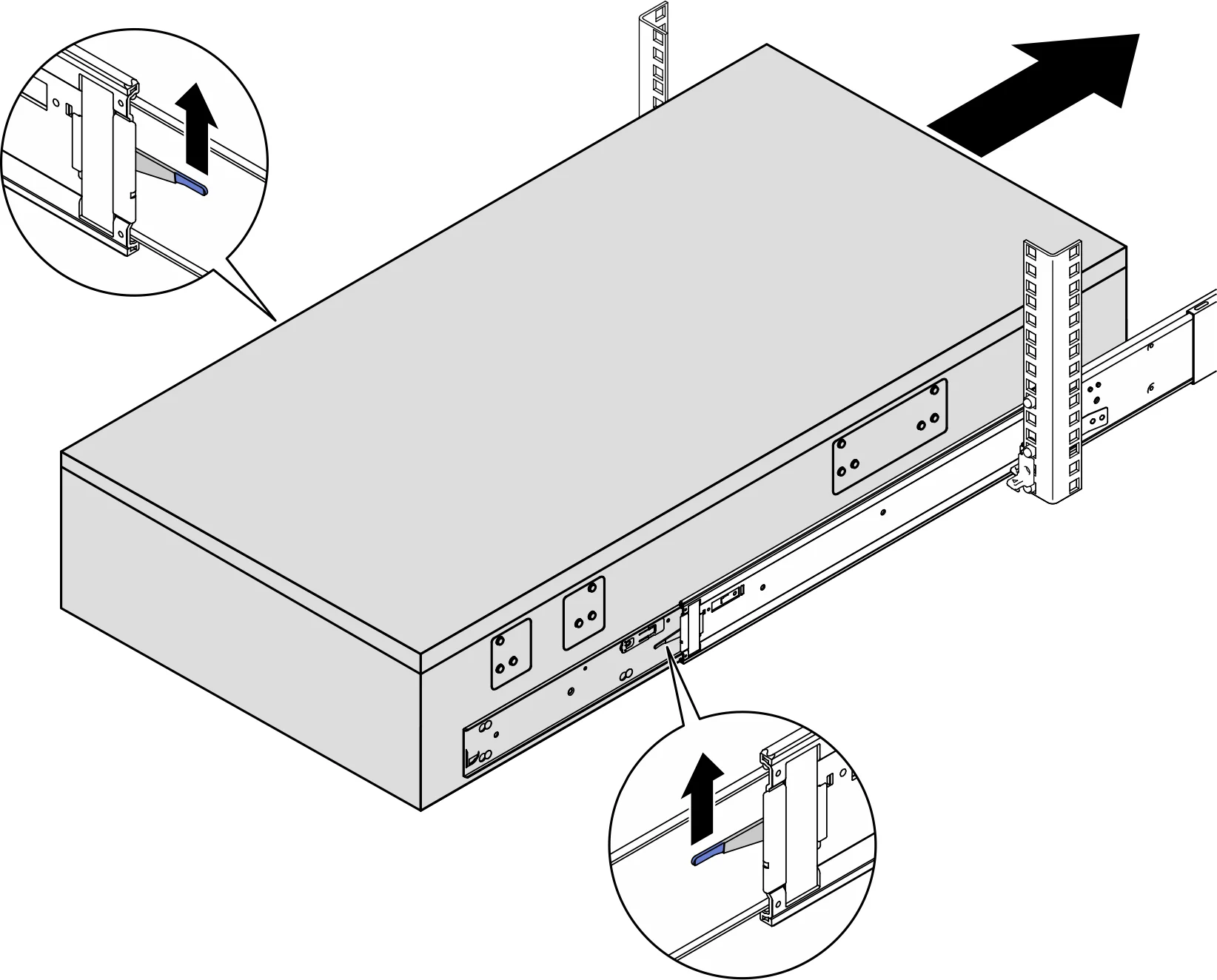

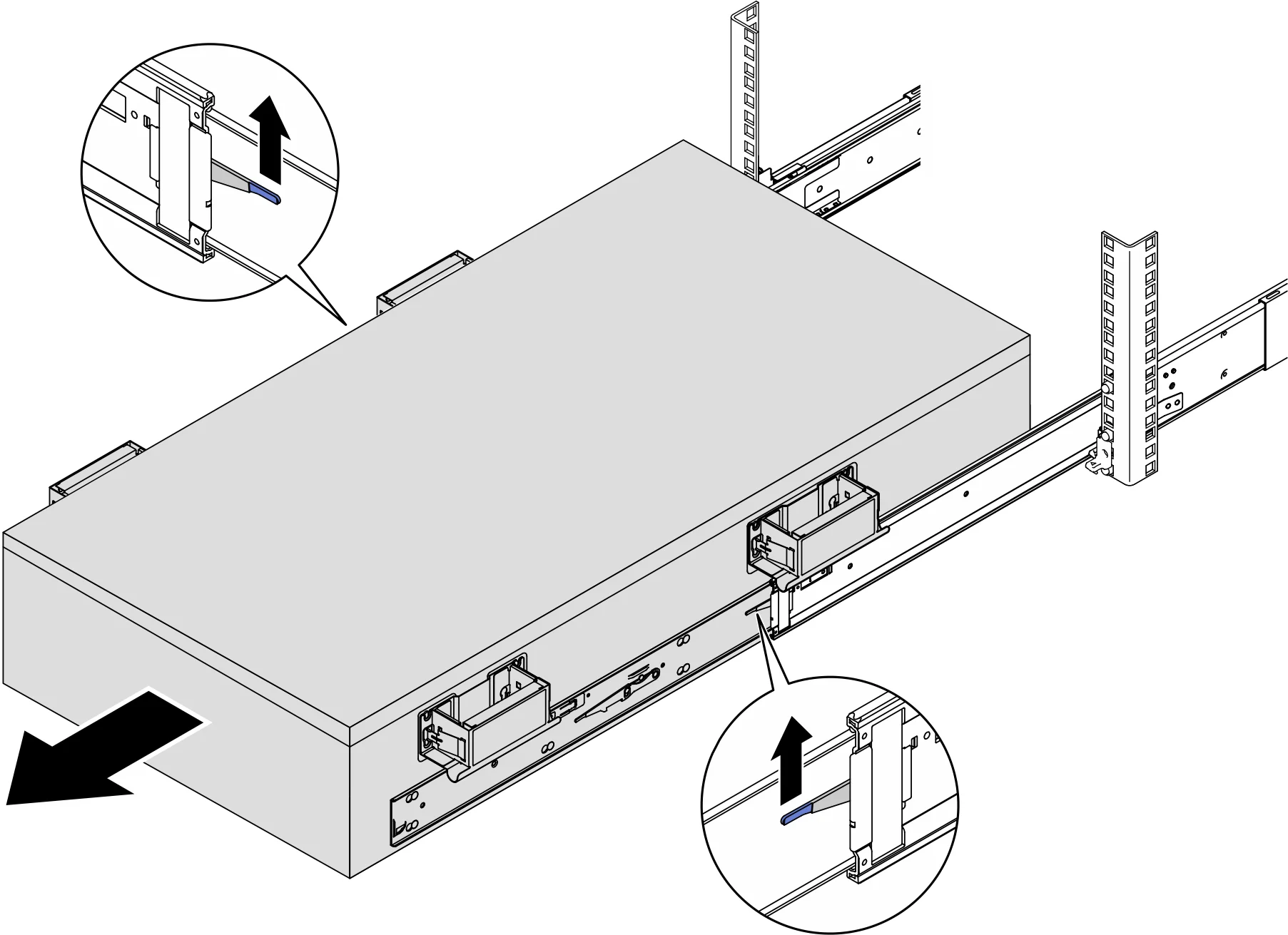

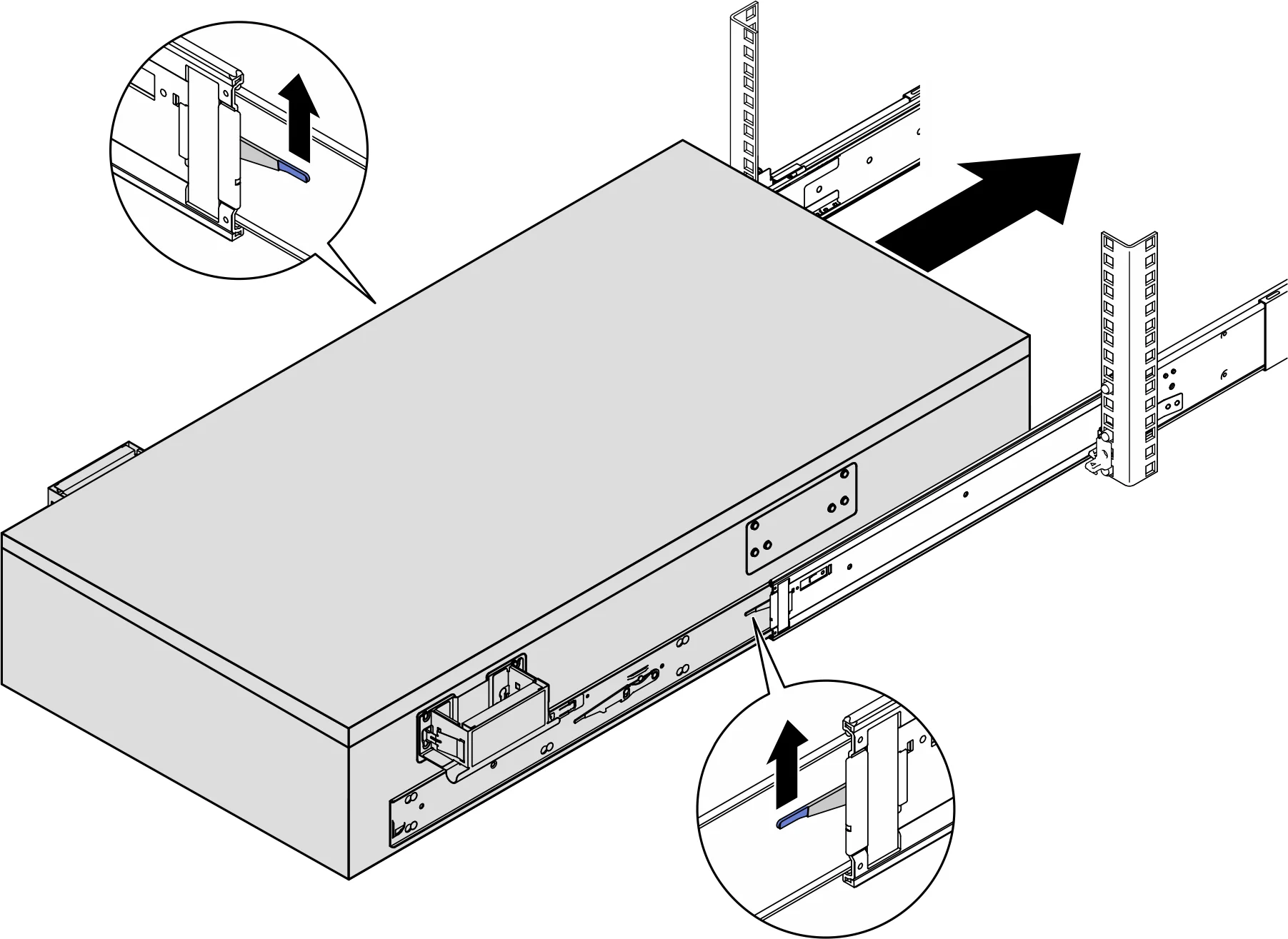

向上提起第一对滑锁以继续滑出

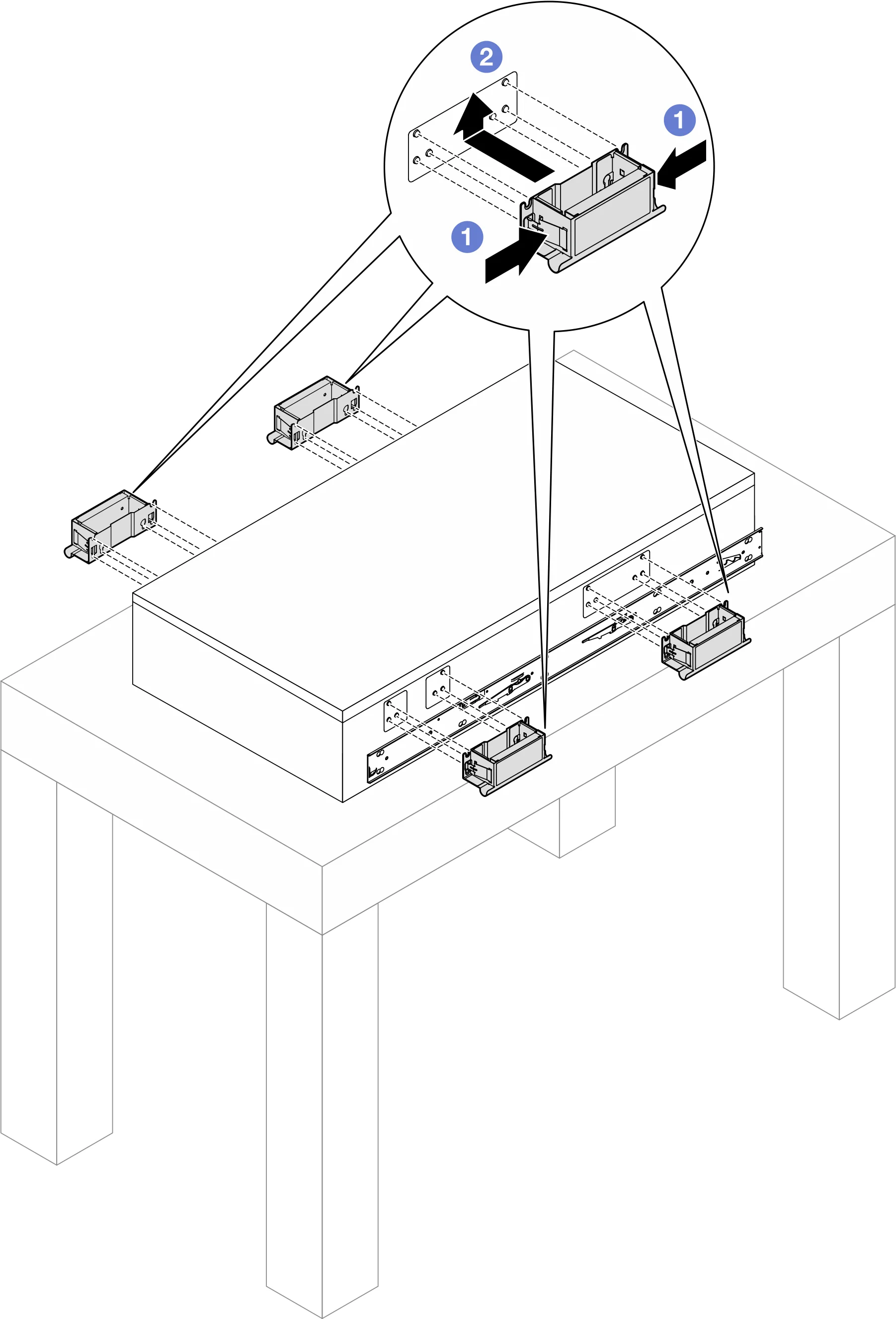

安装后部两个把手

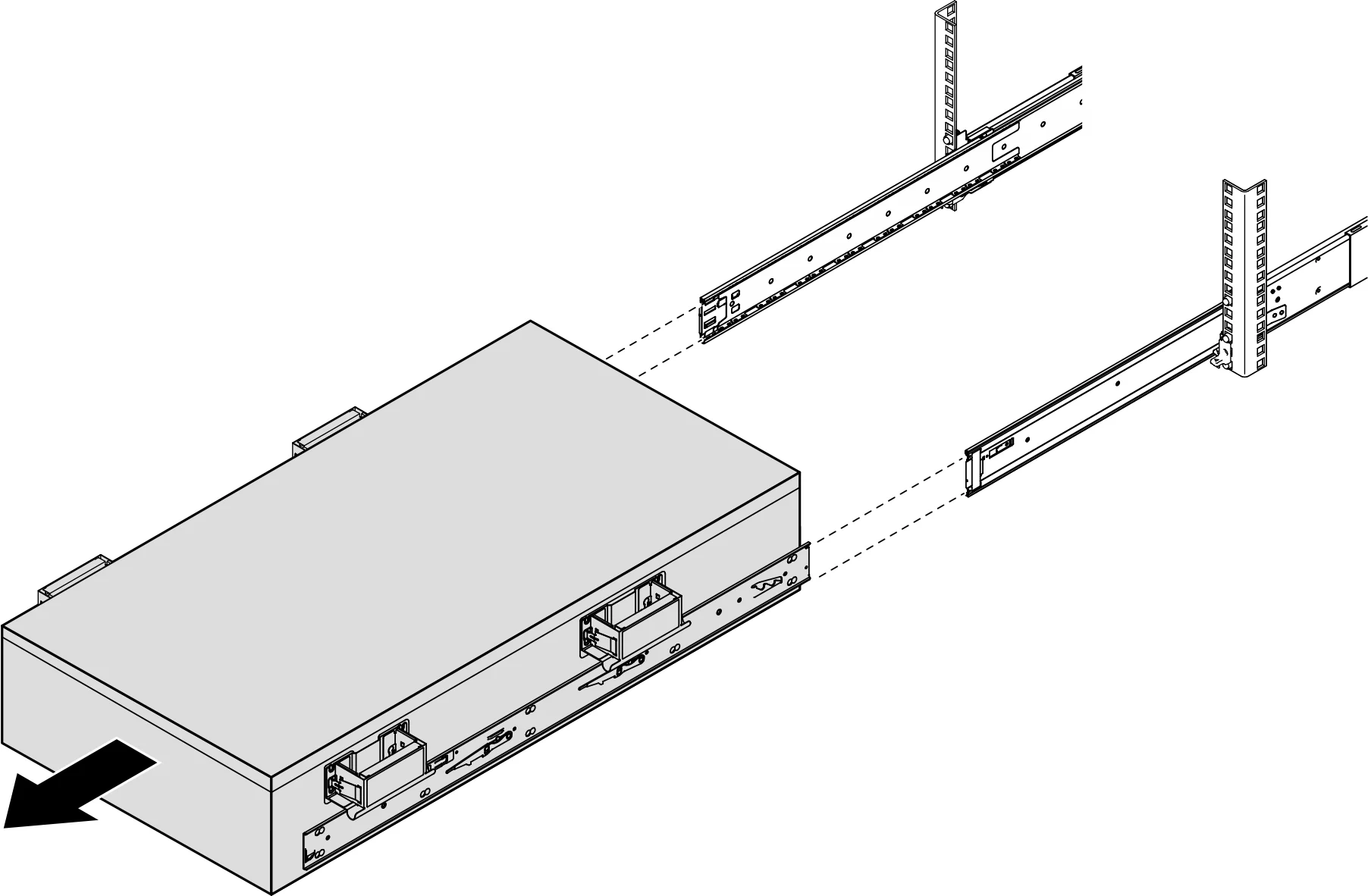

提起第二个滑锁，将服务器从机架上完全卸下；然后将其放在平整的台面上

卸下前顶盖

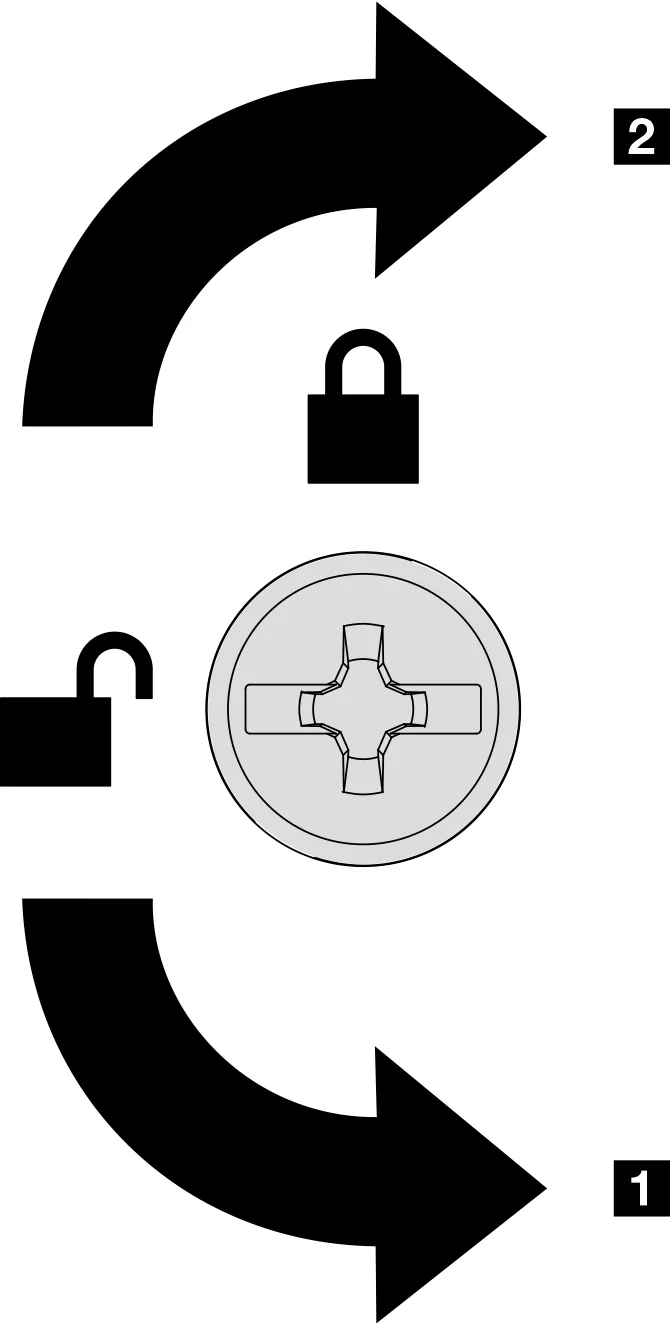

使用螺丝刀将顶盖解锁

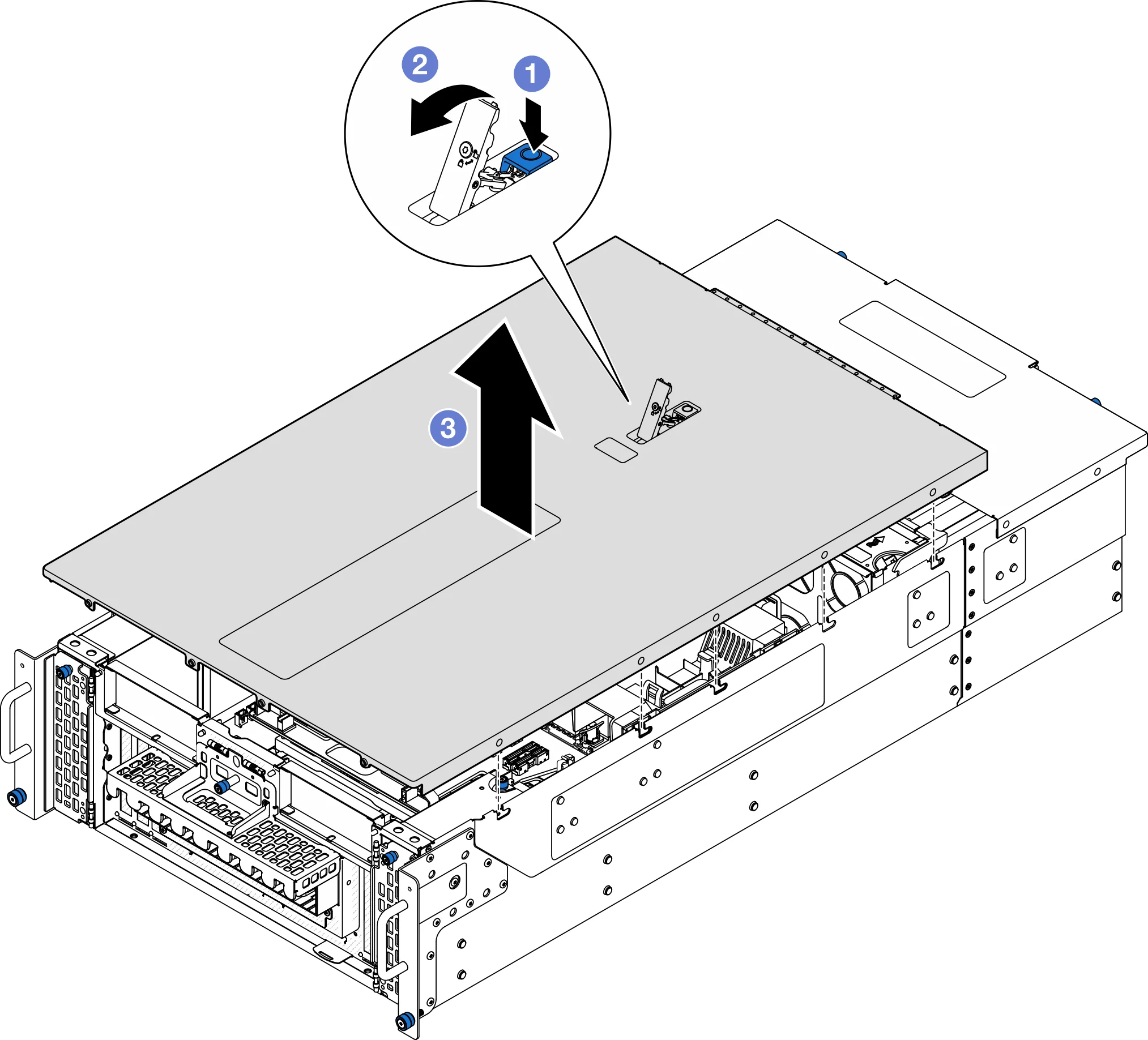

从机箱上移除前顶盖

卸下上方处理器板（CPU 板）导风罩

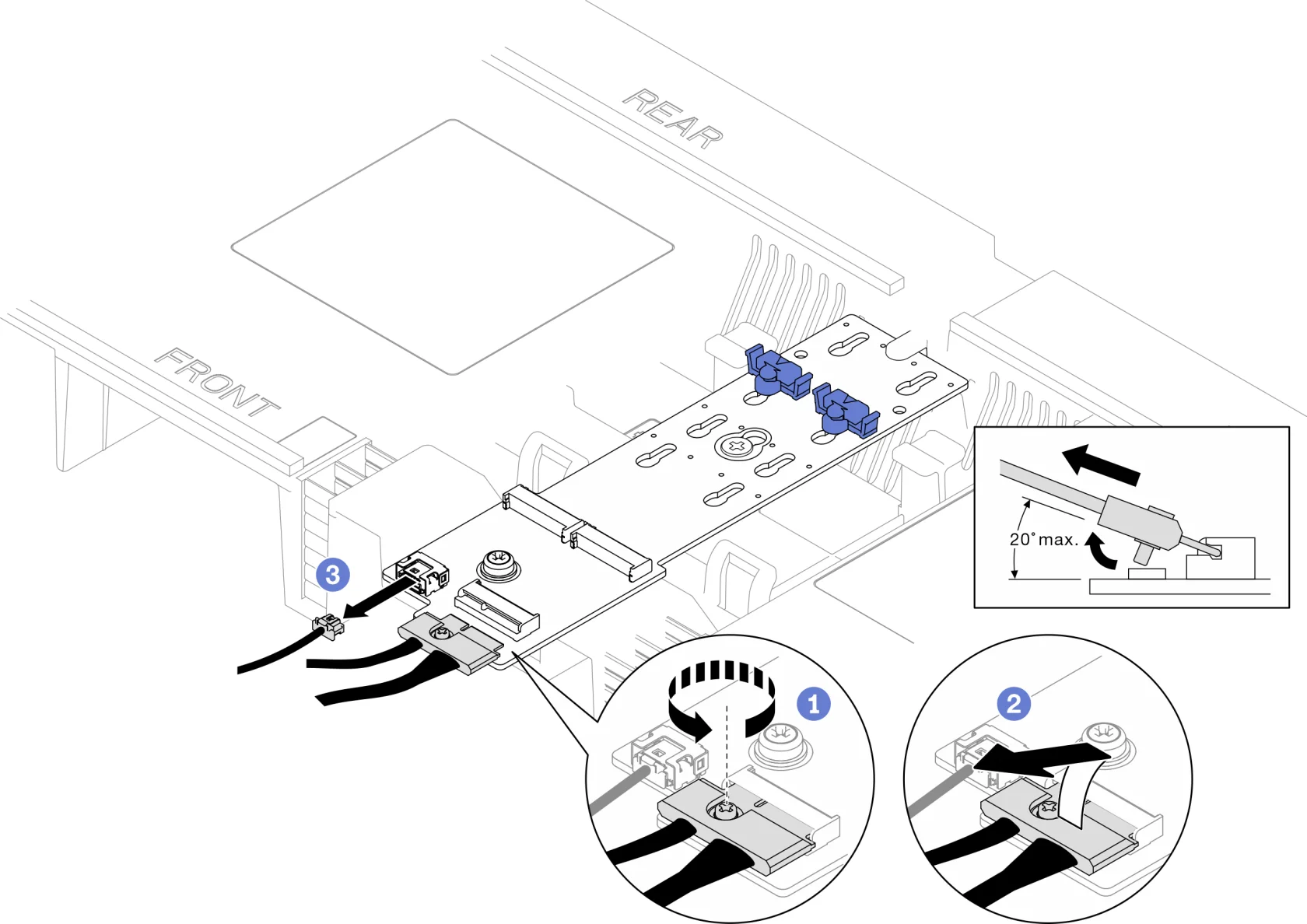

从 M.2 引导适配器上拔下线缆

1.  松开信号线缆上的螺钉。
2.  倾斜接口并将其卸下。
3.  拔下电源线。

1.首先记下线缆连接方式；然后，拔下并提起穿过上方处理器板（CPU 板）导风罩的线缆，然后将其放在一边。

2.抓住上方处理器板（CPU 板）导风罩上的两个蓝色手柄，小心地将导风罩从机箱中取出。

卸下CPU板

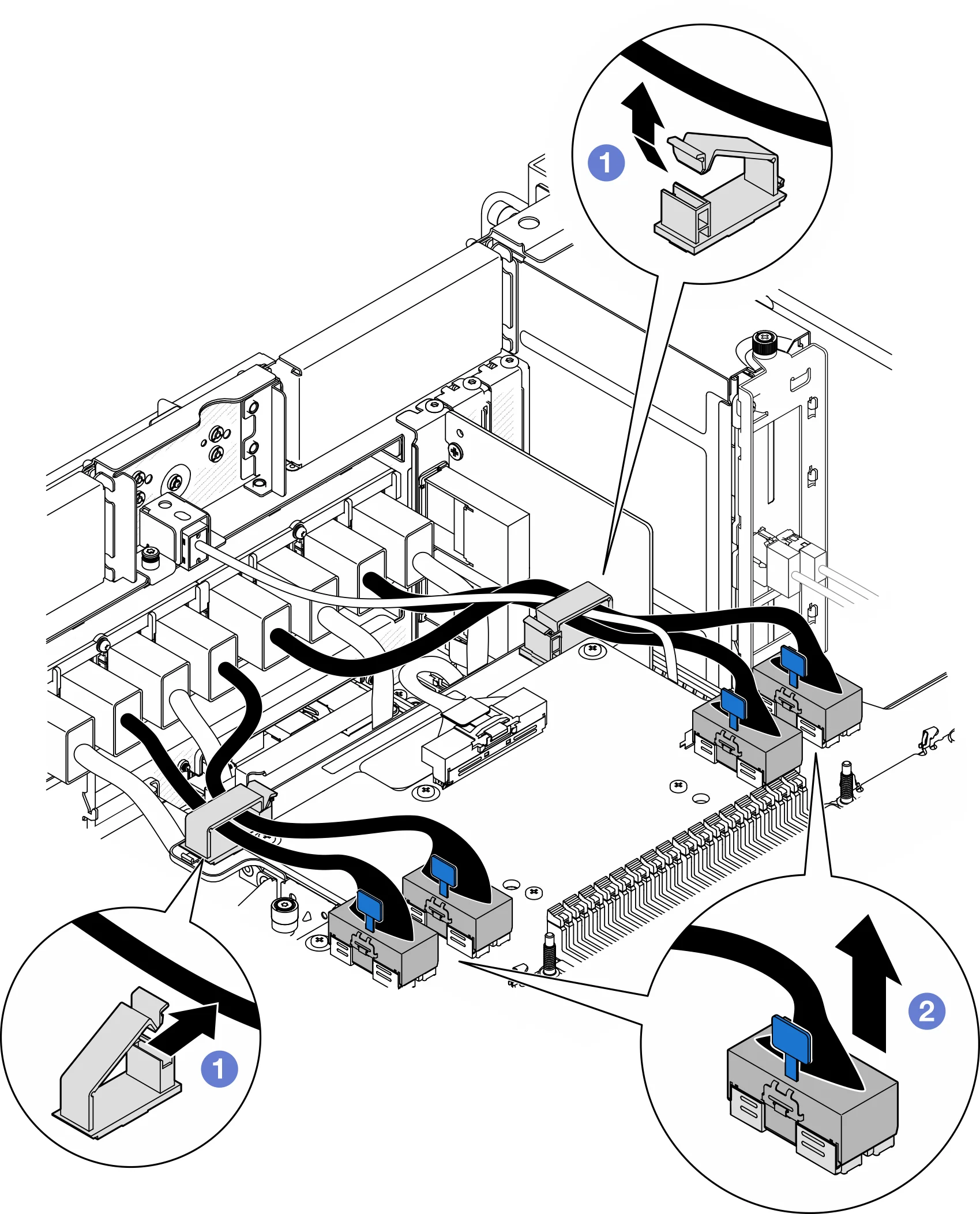

从上方处理器板（CPU 板）上拔下 UPI 模块线缆

1. 打开线缆夹并松开 UPI 模块线缆。
2. 从上方处理器板（CPU 板）上拔下 UPI 模块线缆

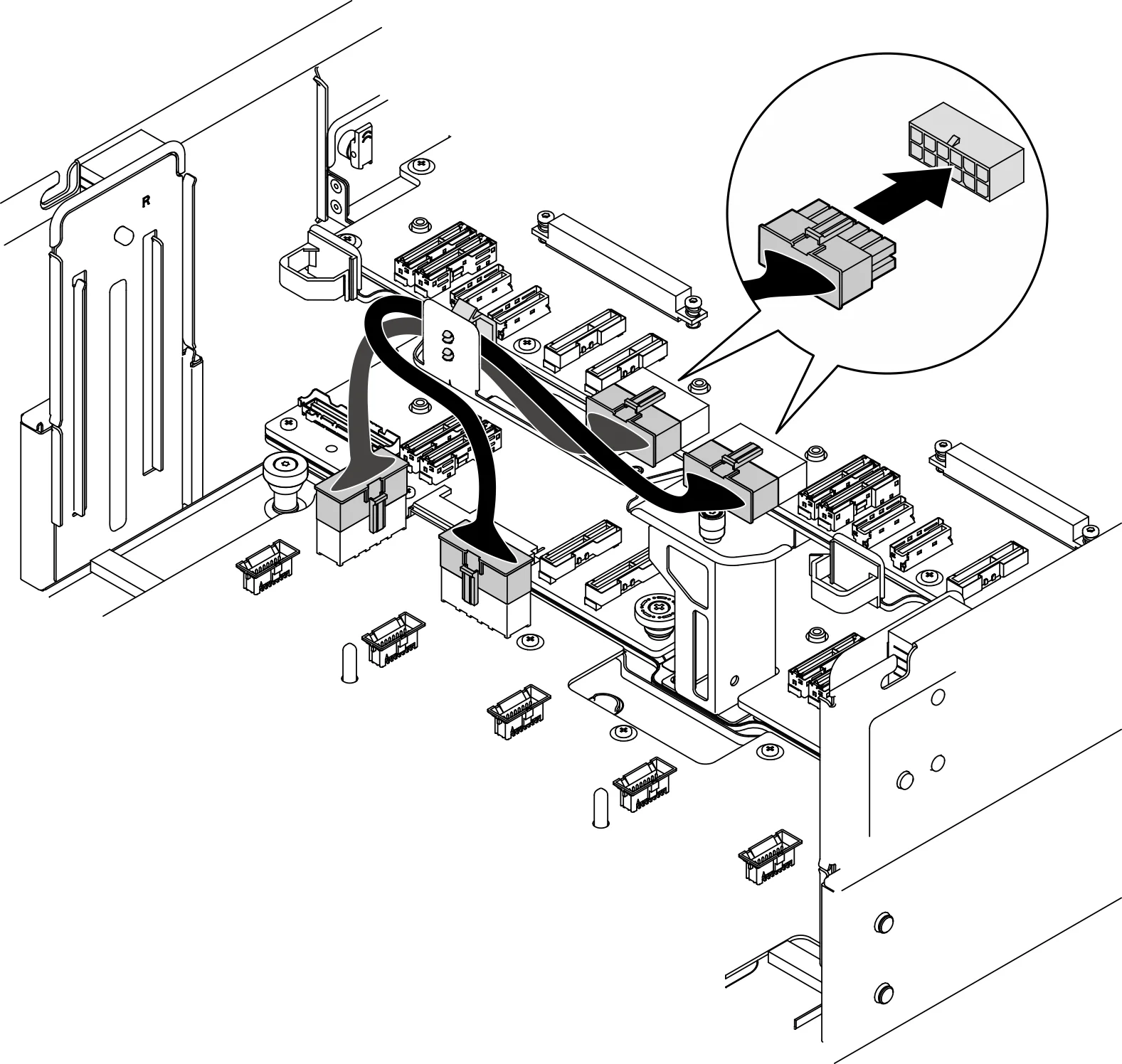

从上方处理器板（CPU 板）和下方处理器板（主板）上拔下内部边带线缆

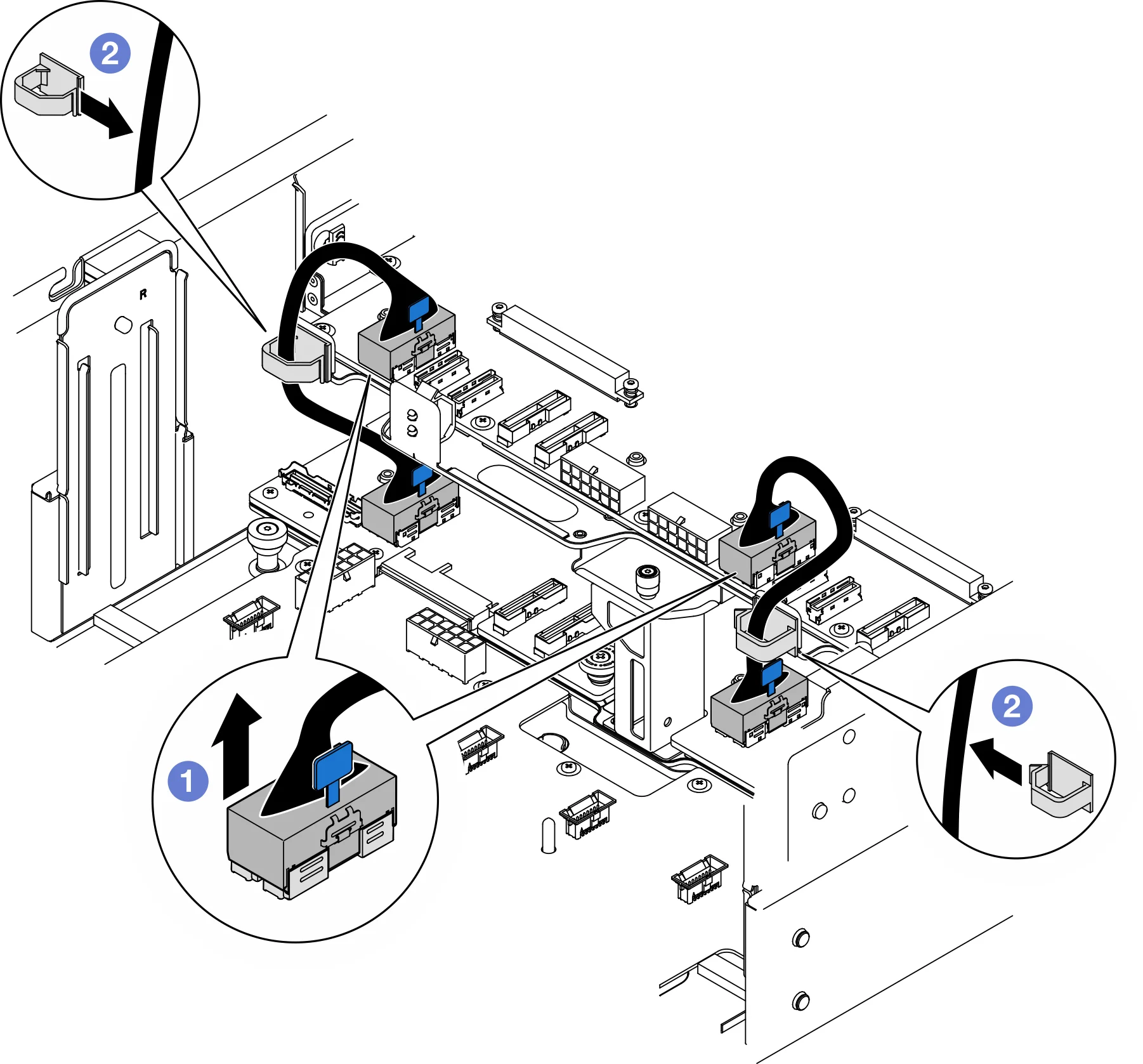

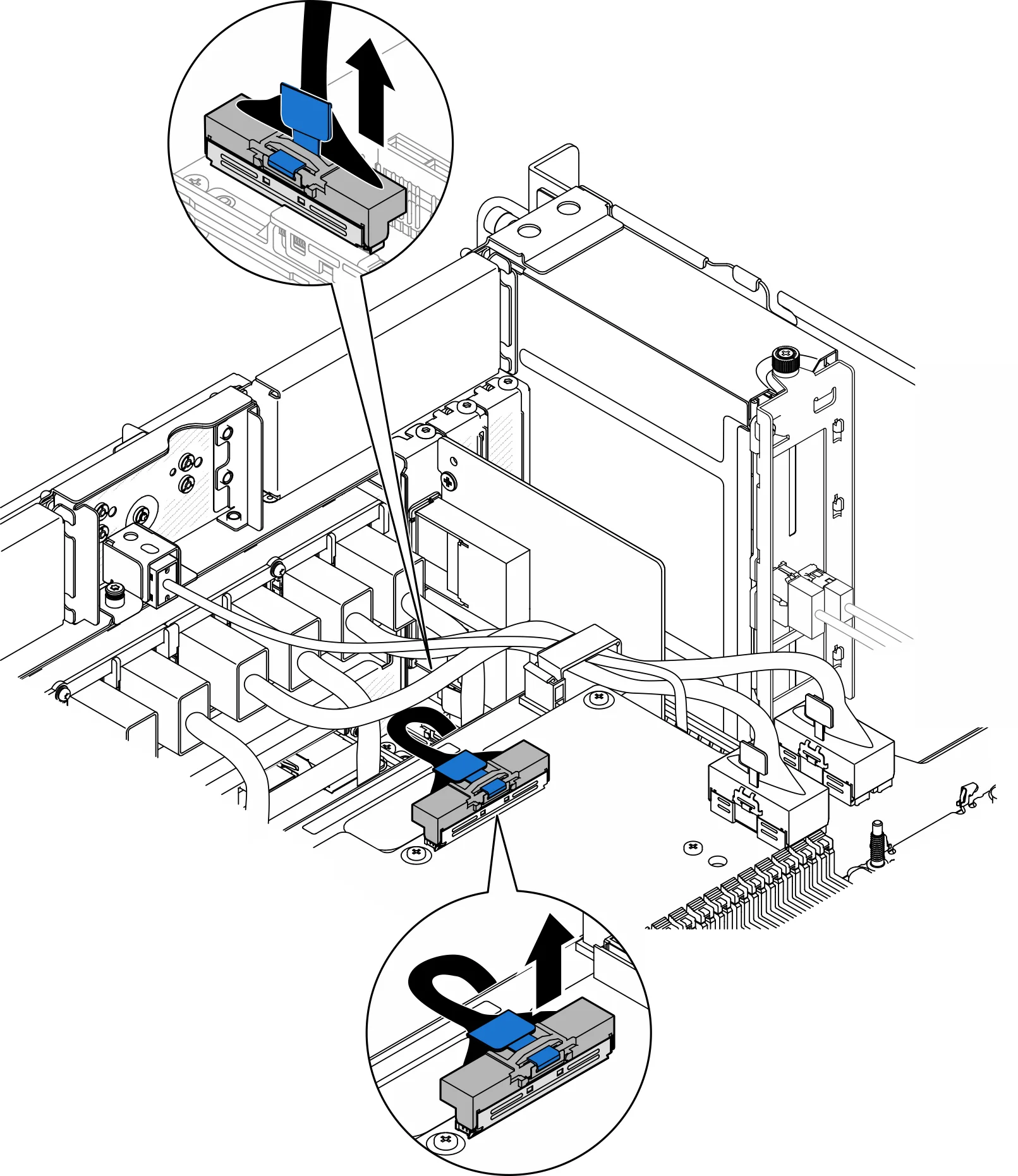

拔下内部 UPI 线缆

1. 从上方处理器板（CPU 板）上拔下内部 UPI 线缆。
2. 将内部 UPI 线缆从线缆夹中取出。

列出所有剩余线缆的清单并记录线缆所连接到的接口；然后，从上方处理器板（CPU 板）上拔下所有剩余的线缆，确保无线缆连接

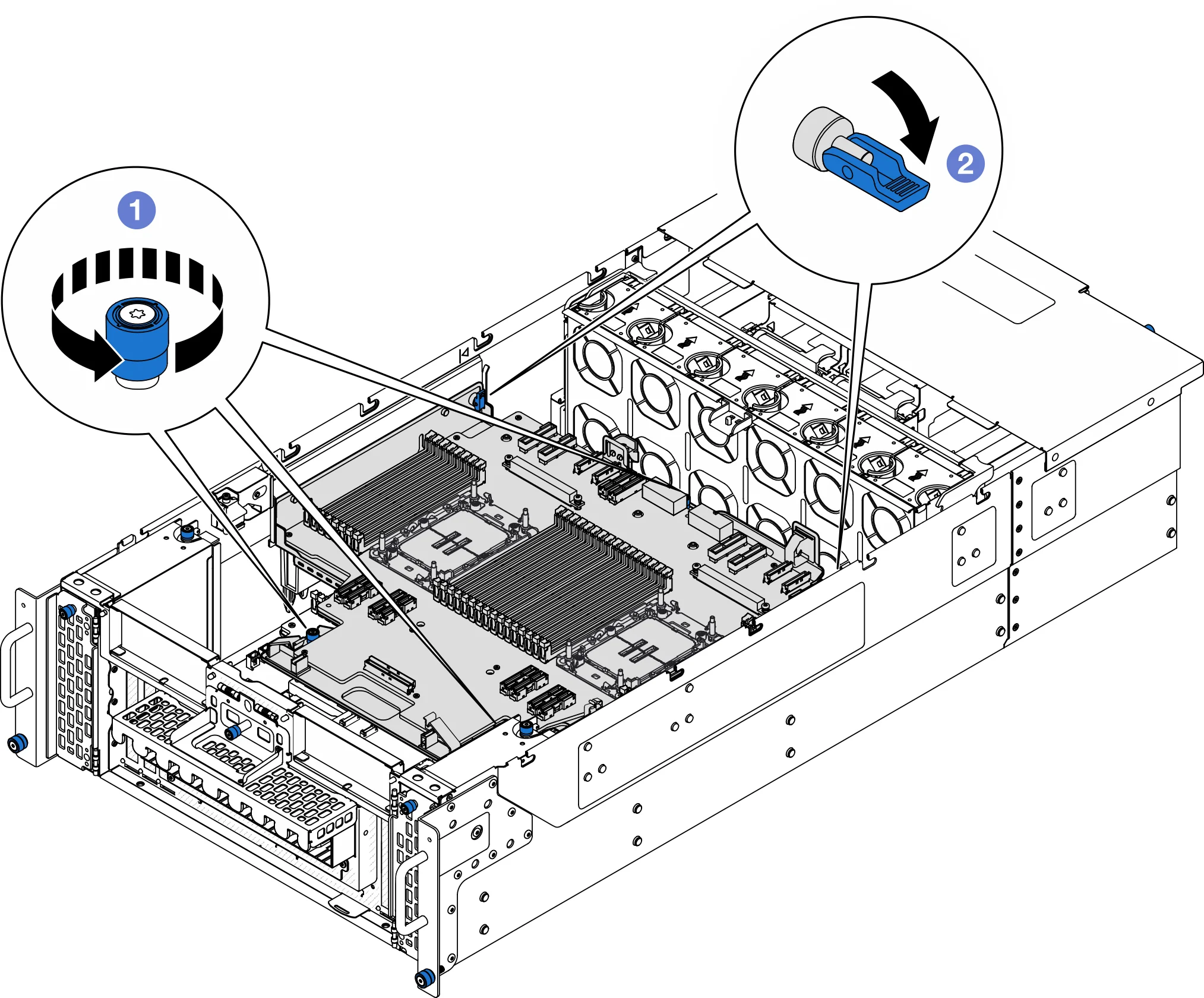

松开上方处理器板（CPU 板）

1. 拧松三颗指旋螺钉。如果需要，请使用螺丝刀。
2. 将柱塞打开到解锁位置。

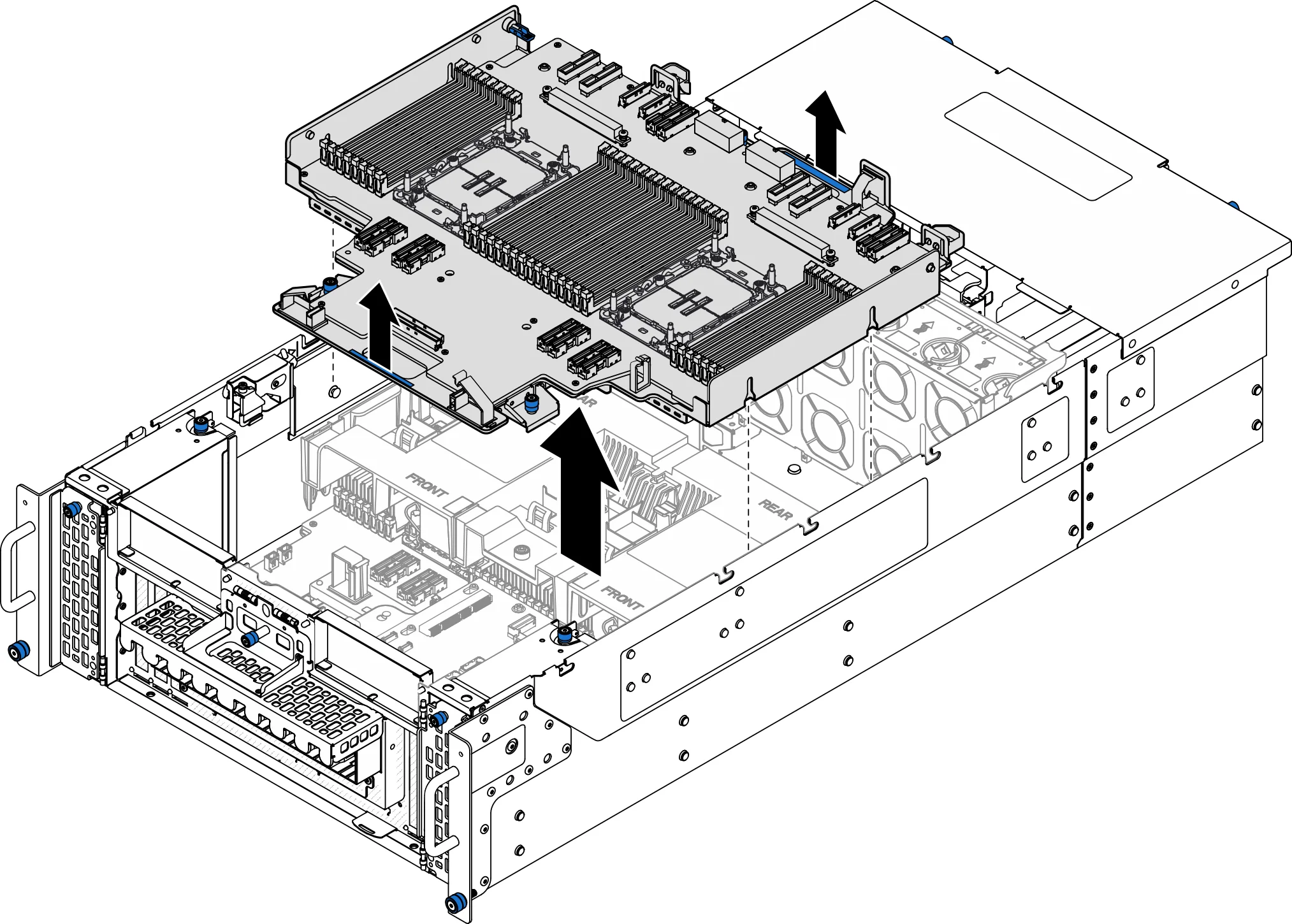

抓住蓝色手柄并卸下上方处理器板（CPU 板）

妥善放置CPU板至平整平面

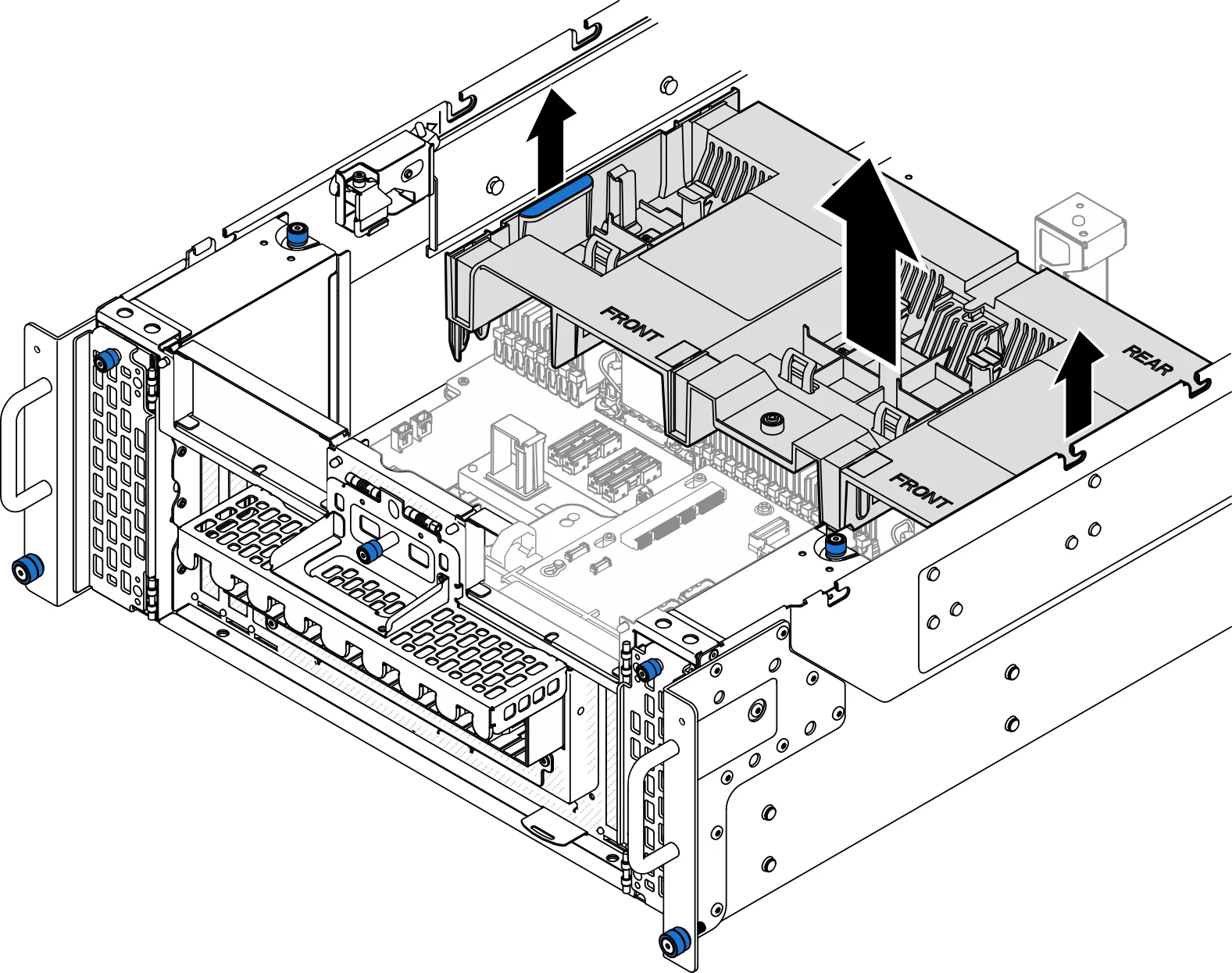

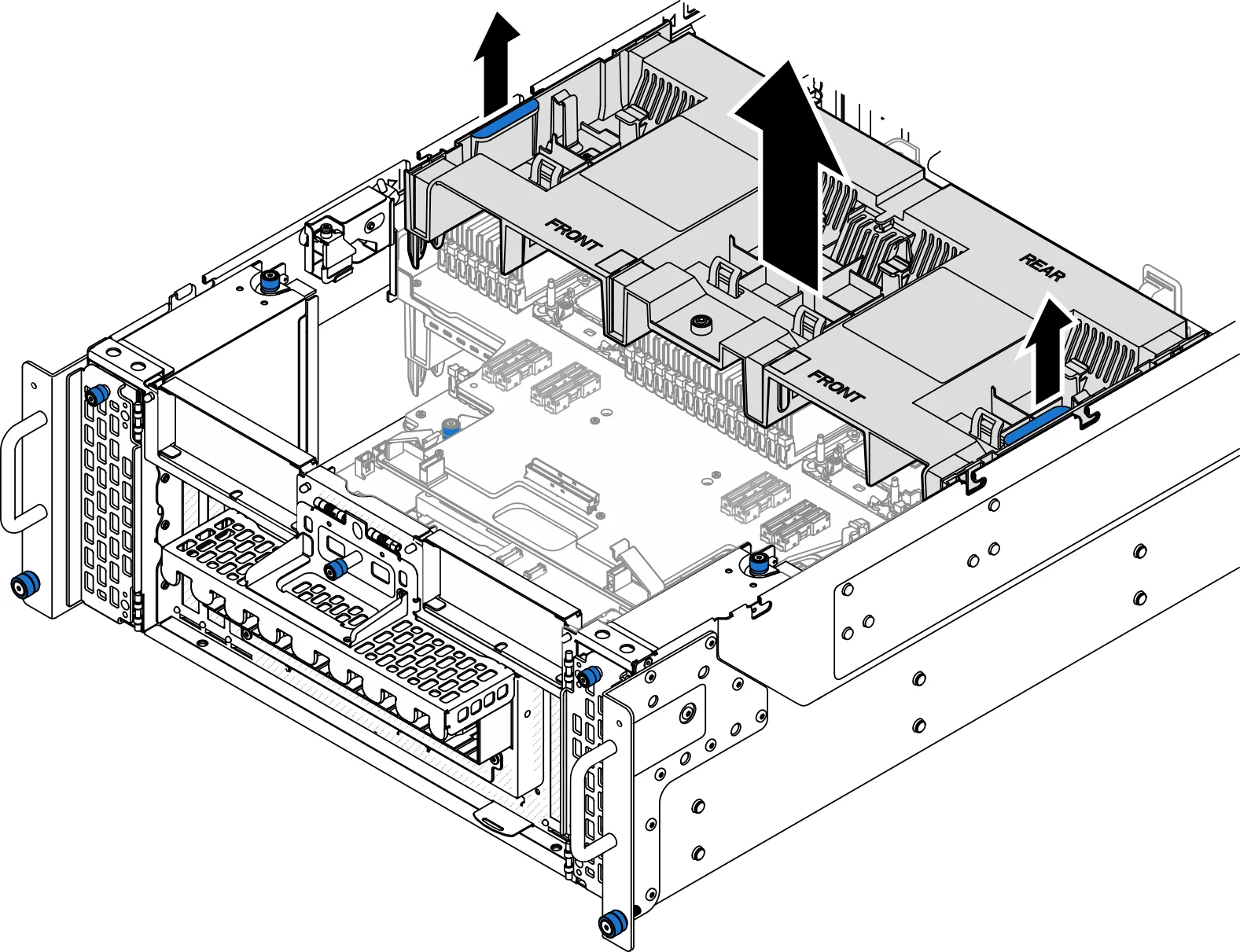

卸下下方处理器板（主板）导风罩

首先记下线缆连接方式；然后，拔下穿过下方处理器板（主板）导风罩的线缆，并将其取出放在一边。

抓住下方处理器板（主板）导风罩上的两个蓝色手柄，小心地将其从机箱中取出。

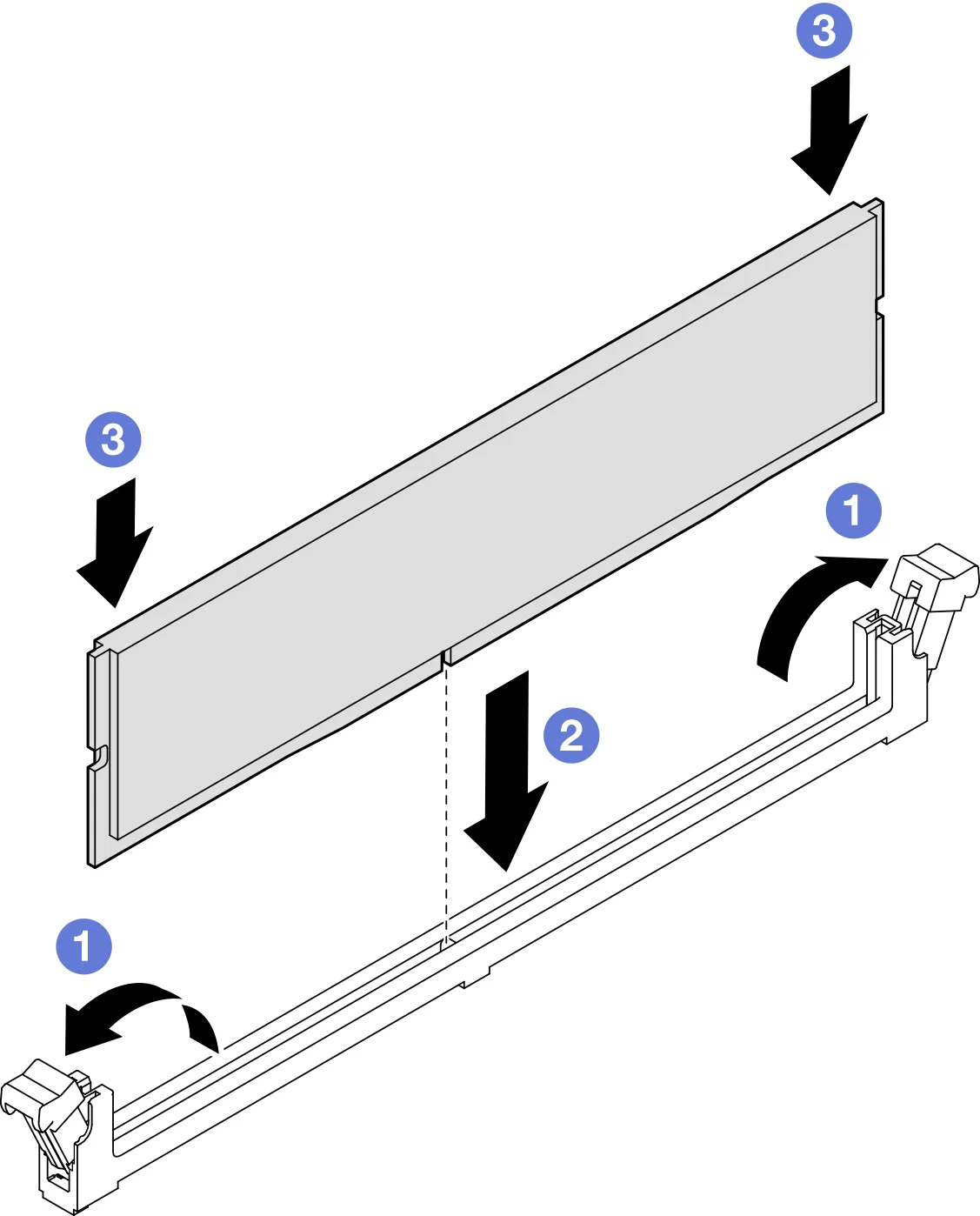

安装内存

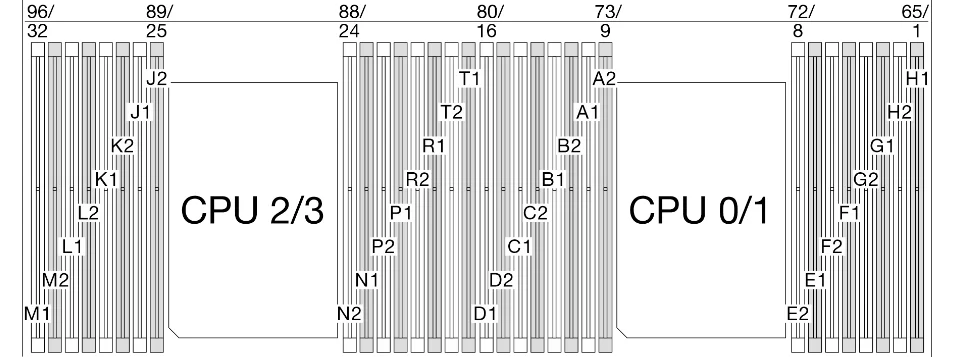

主板接口示意图

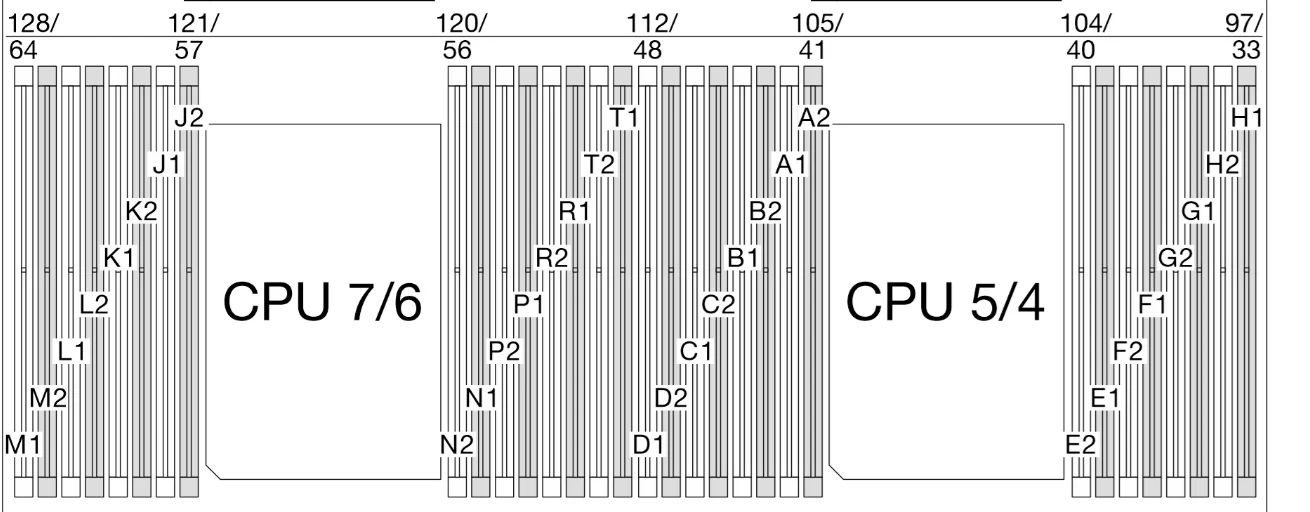

CPU板接口示意图

核对序列号，按照表格安装指引安装内存，确认内存安装到位，锁扣锁止正常，内存槽位安装正确。

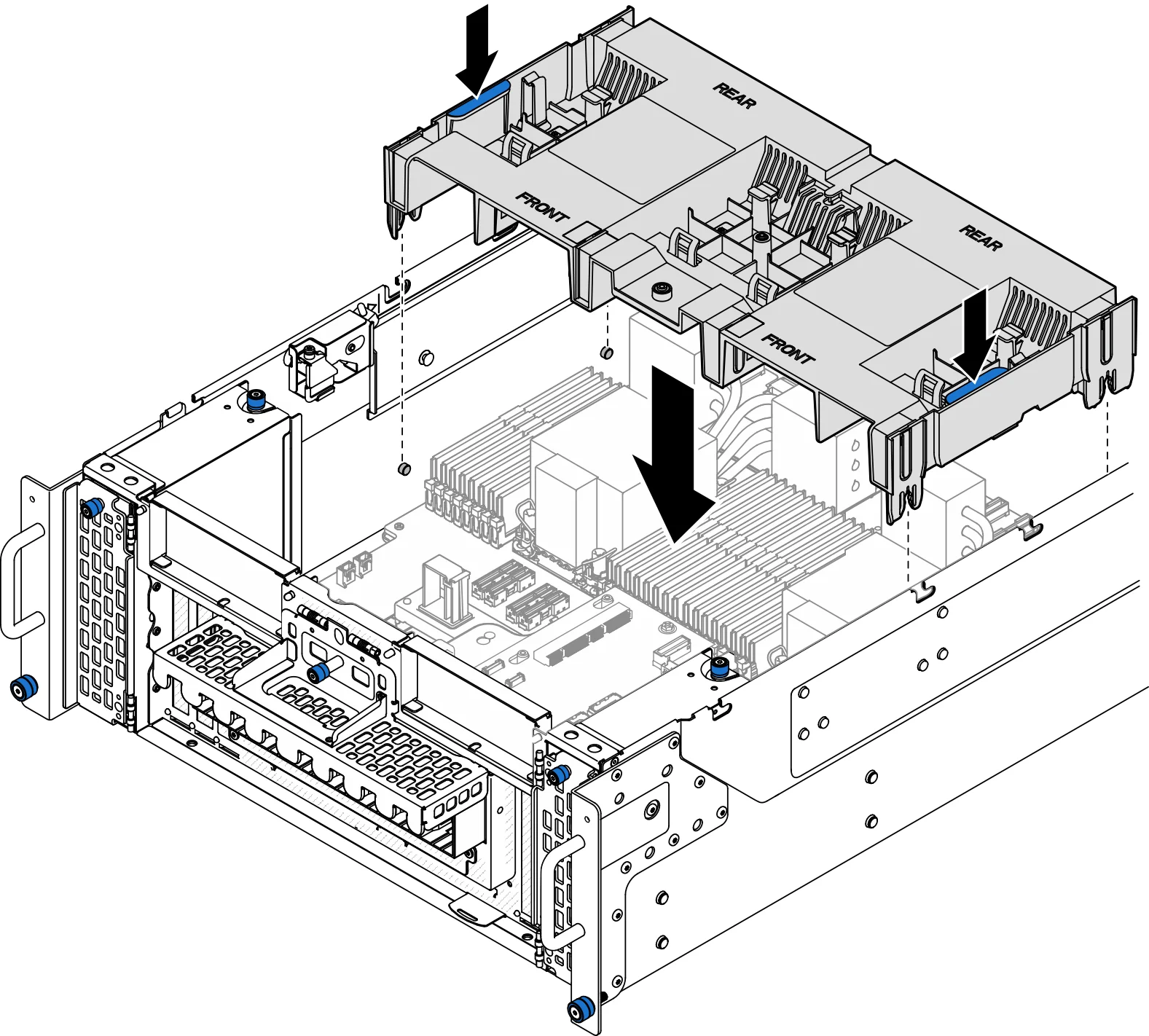

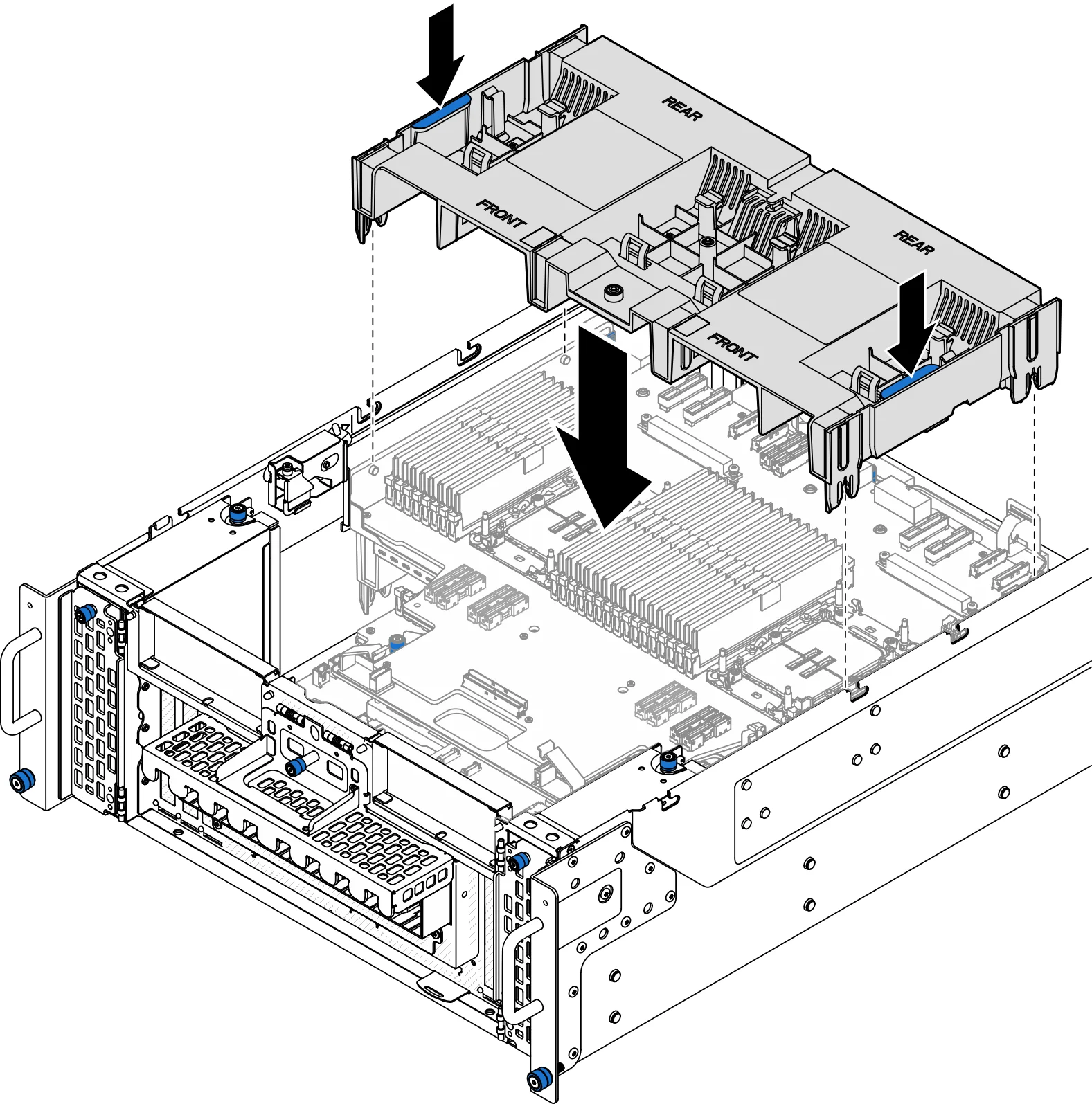

安装下方处理器板（主板）导风罩

抓住两个蓝色手柄，将下方处理器板（主板）导风罩卡舌与机箱两侧的插槽对齐；然后，将下方处理器板（主板）导风罩放入机箱中。

1. 向下轻按下方处理器板（主板）导风罩直至其牢固就位。
2. 接回之前拔下的所有线缆，并将它们穿过下方处理器板（主板）导风罩。

安装上方处理器板（CPU 板）

抓住蓝色手柄，将上方处理器板（CPU 板）向下放入机箱，直至机箱内部的 T 形销与上方处理器板（CPU 板）啮合

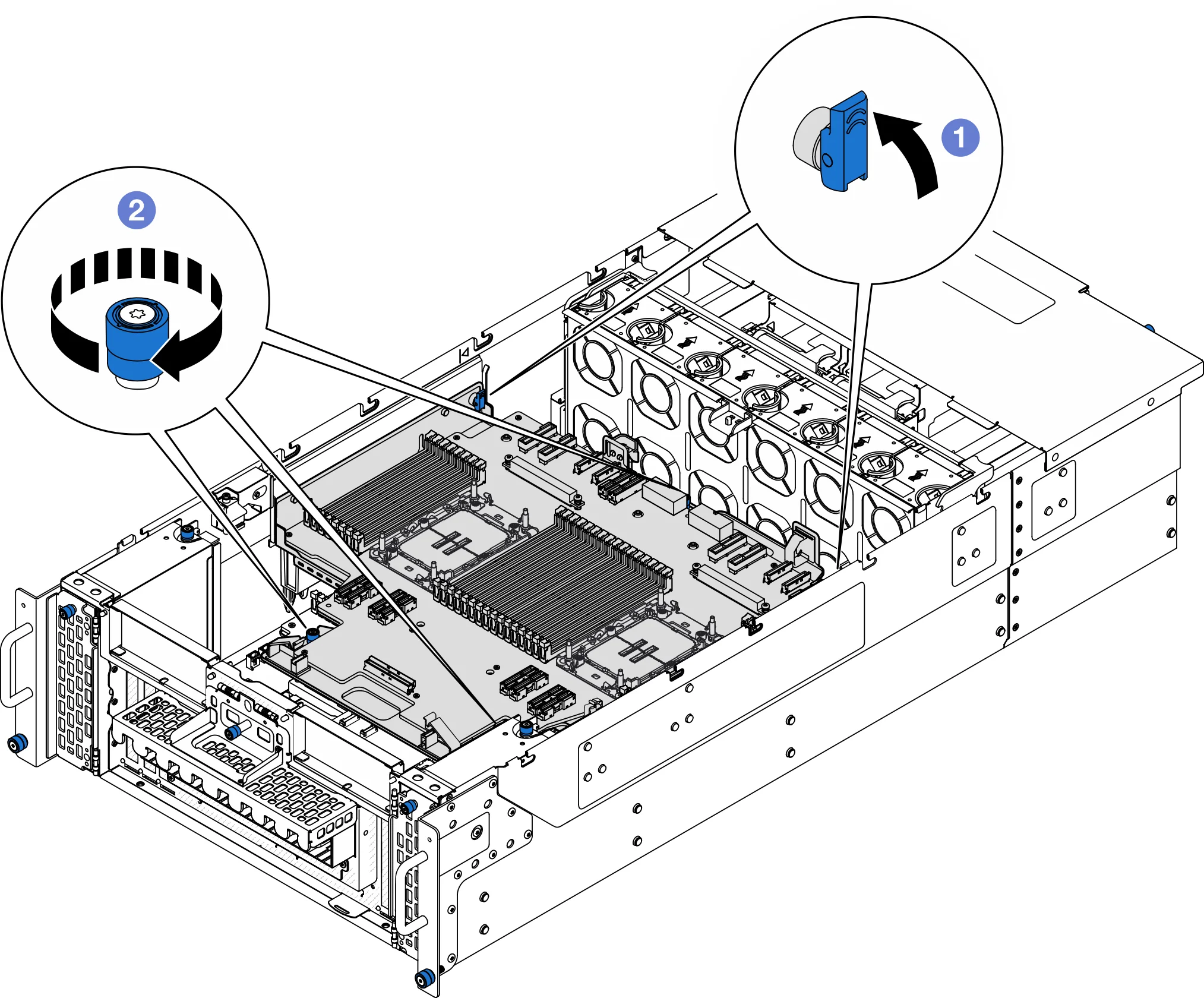

固定上方处理器板（CPU 板）

1. 将柱塞关闭到锁定位置。
2. 拧紧三颗指旋螺钉。如果需要，请使用螺丝刀。

将电源线连接到上方处理器板（CPU 板）

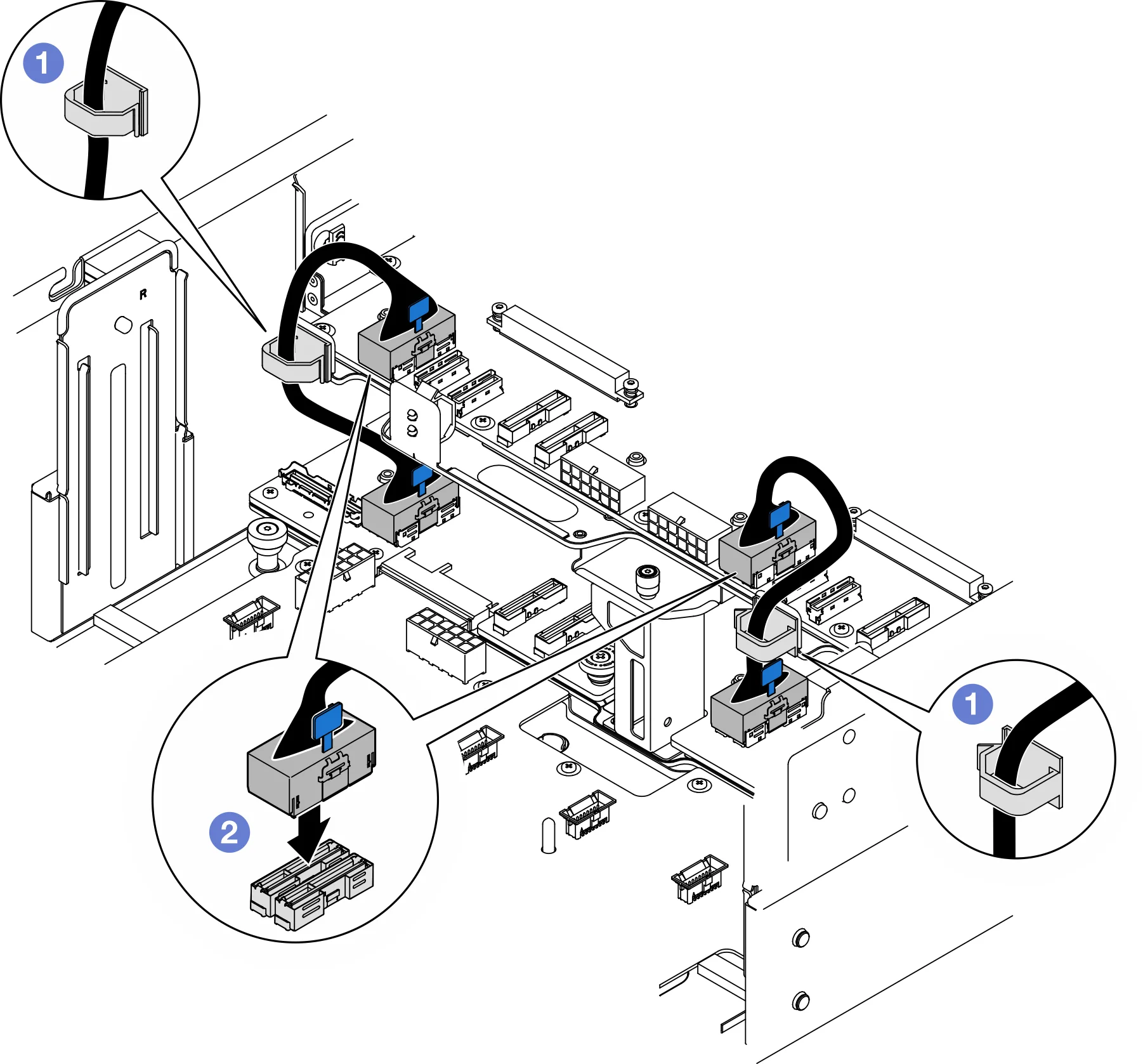

连接内部 UPI 线缆

1. 将内部 UPI 线缆穿过线缆夹。
2. 将内部 UPI 线缆连接到上方处理器板（CPU 板）

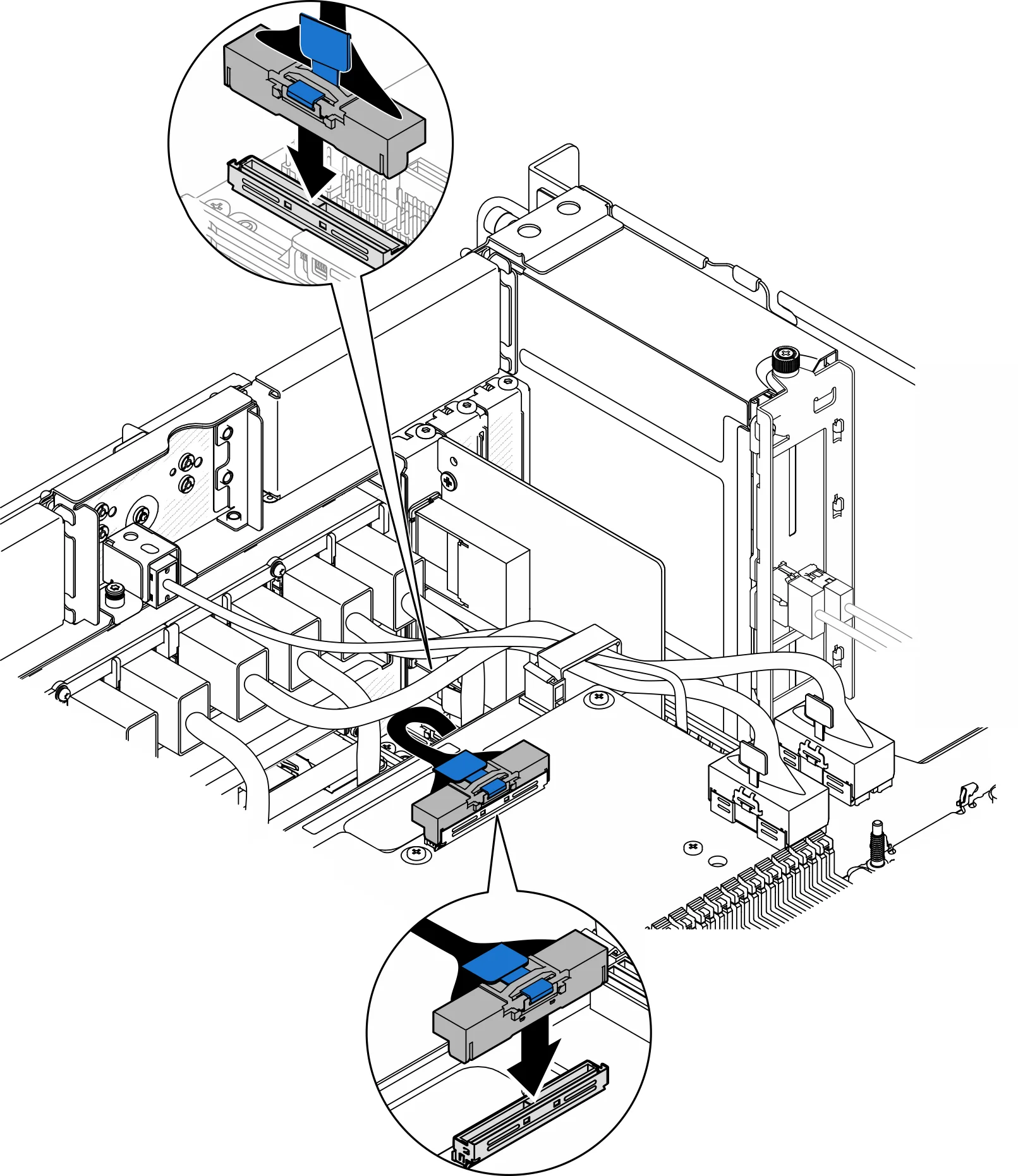

将内部边带线缆连接到上方处理器板（CPU 板）和下方处理器板（主板）

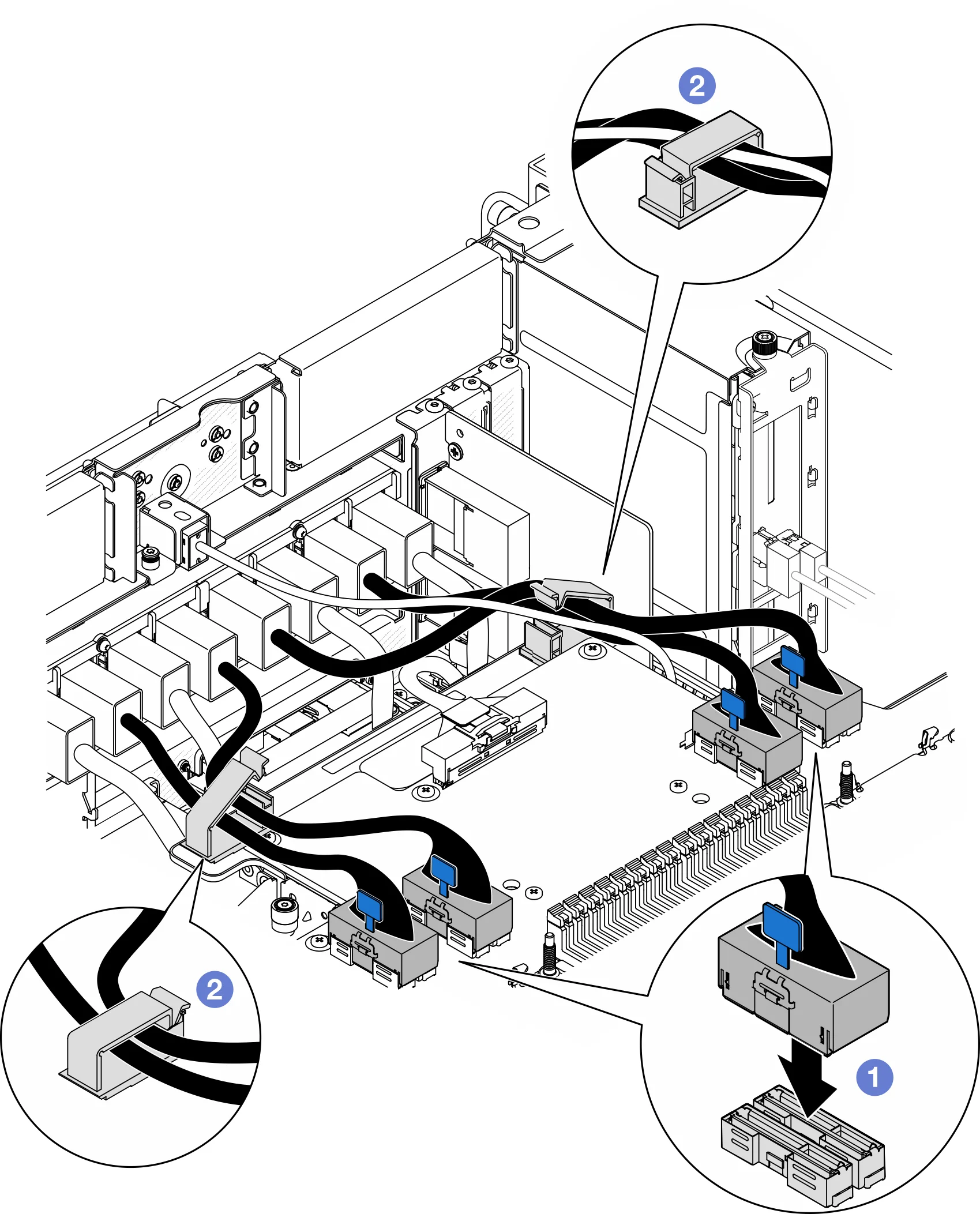

连接 UPI 模块线缆

1. 将 UPI 模块线缆连接到上方处理器板（CPU 板）。
2. 将 UPI 模块线缆穿过线缆夹，然后合上线缆夹。

接回先前拔下的所有线缆。确认CPU板的内存安装到位，安装槽位与表格一致。

安装上方处理器板（CPU 板）导风罩

抓住两个蓝色手柄，将上方处理器板（CPU 板）导风罩卡舌与机箱两侧的插槽对齐；然后，将上方处理器板（CPU 板）导风罩放入机箱中

1. 向下轻按上方处理器板（CPU 板）导风罩直至其牢固就位。
2. 接回之前拔下的所有线缆，使其穿过上方处理器板（CPU 板）导风罩。

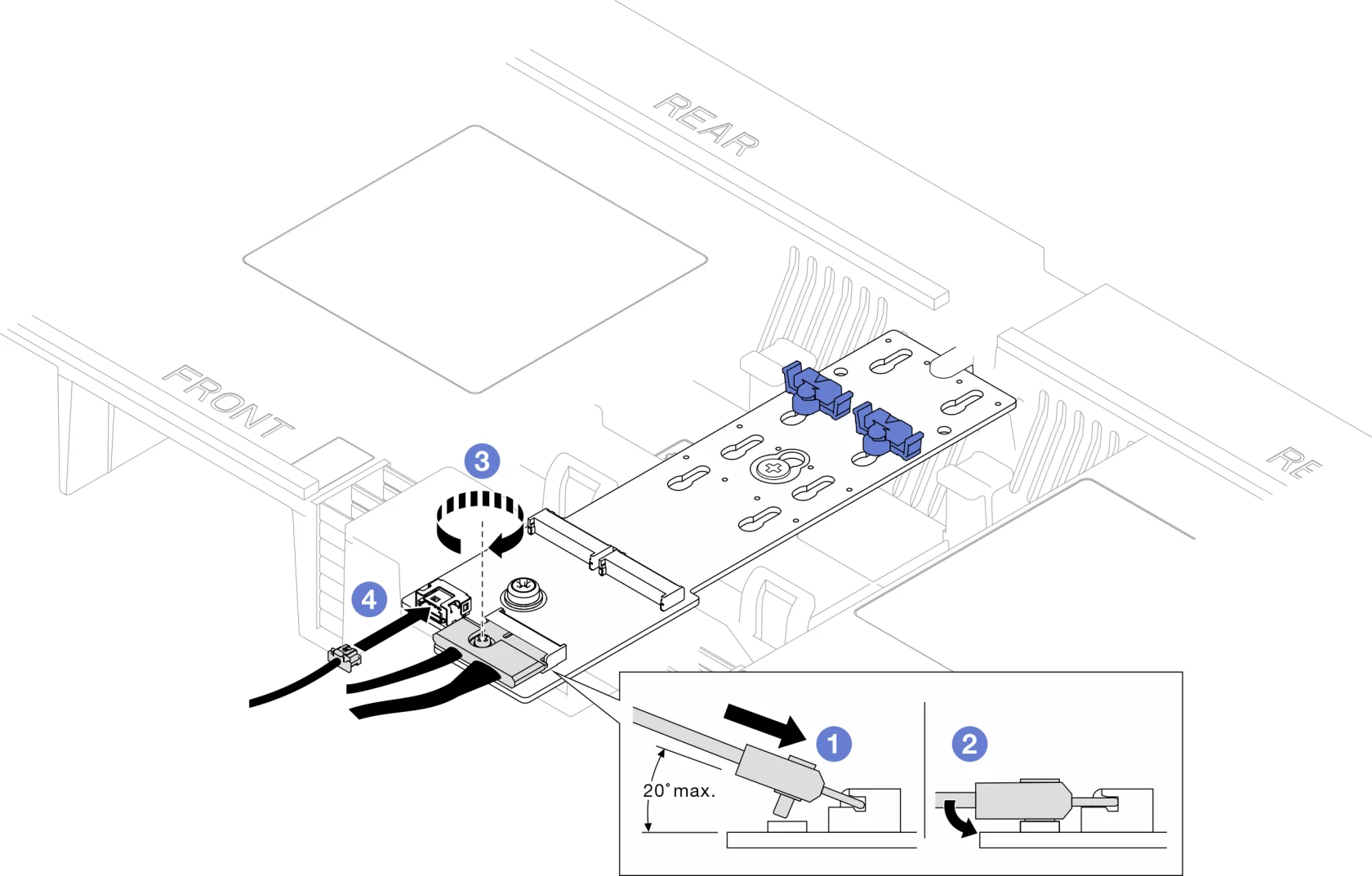

3. 将线缆连接到 M.2 引导适配器。

1. 将接口倾斜至少 20 度，然后将其插入，直至底部表面接触到斜面。
2. 将接口向下按平。
3. 拧紧信号线缆上的螺钉。
4. 连接m.2引导适配器的电源线（4）。

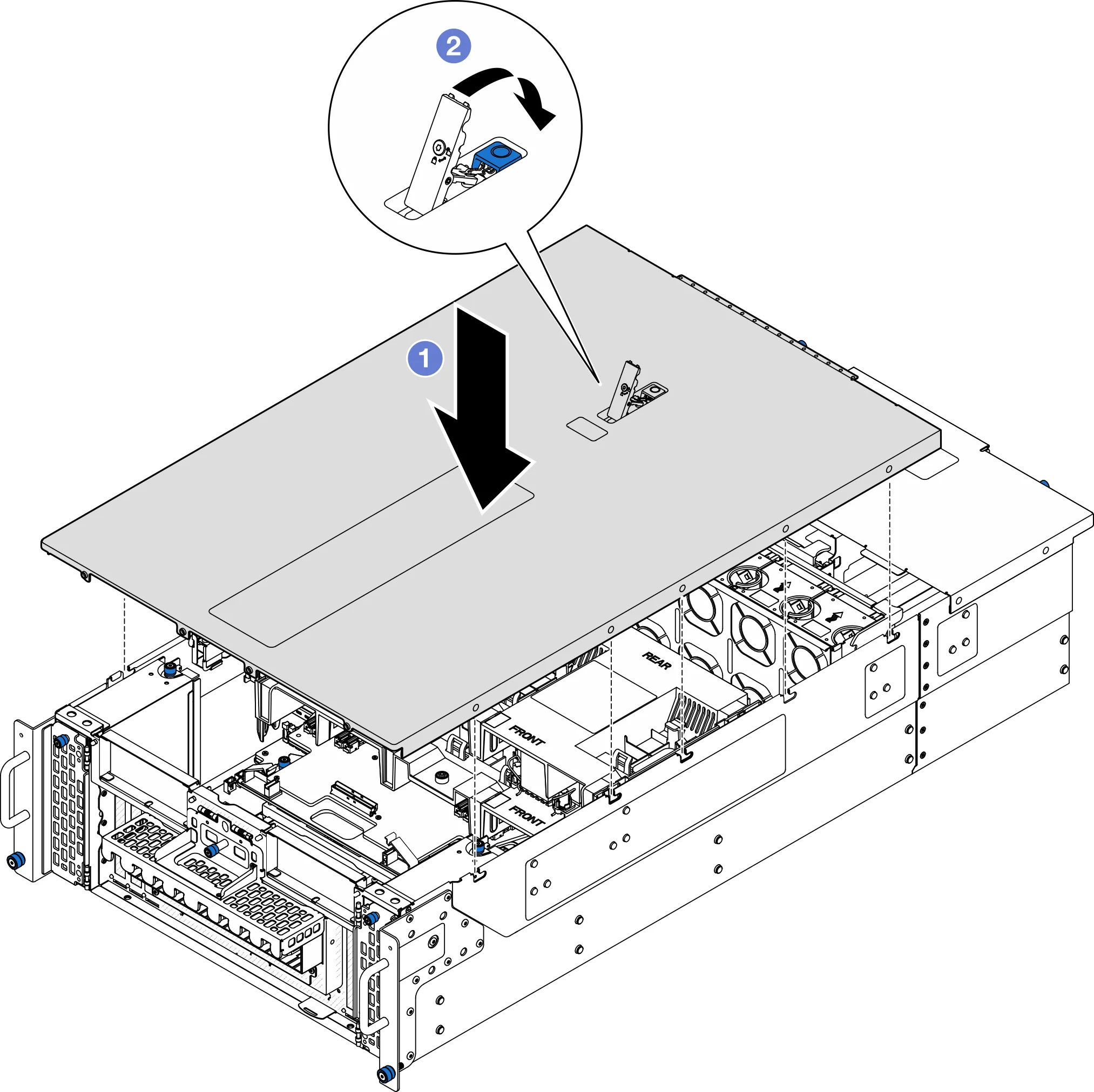

安装前顶盖

1. 将前顶盖导销与机箱上的导孔对齐；然后，将前顶盖放在机箱顶部，并将两侧对齐。
2. 向下旋转滑锁，直到无法旋转为止

将服务器装入导轨

安装手柄

将服务器安装到机架上。

		注意 移动服务器时，请始终抓住服务器的抬离点或抬升手柄。

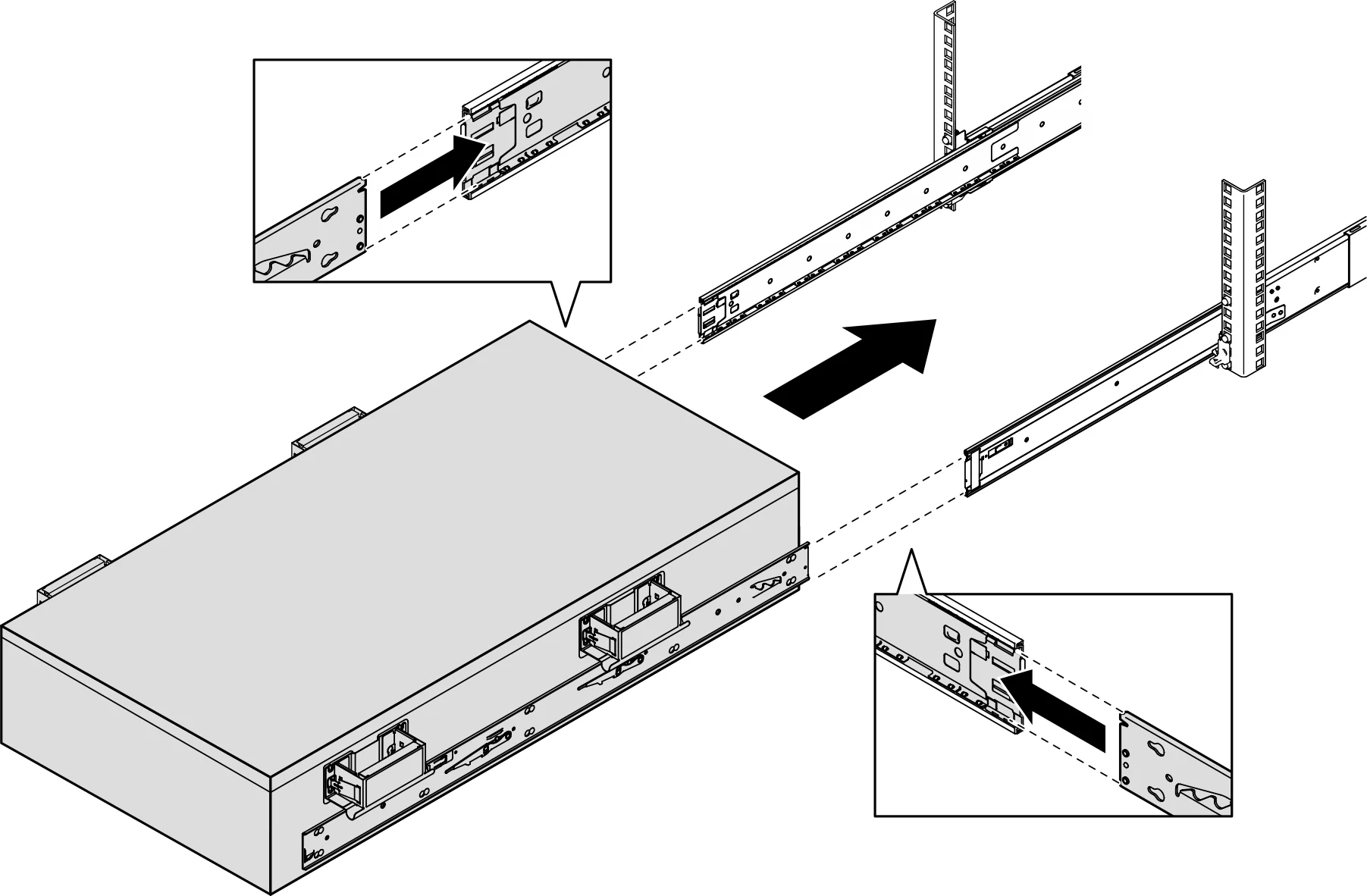

		注意 在将内侧导轨插入中间导轨之前，请确保滚珠固定器位于中间导轨的最前端。

将内侧导轨的两个后端与中间导轨上的开口对齐，并确保两对导轨正确配接。 然后，小心地将服务器滑入机架，直至导轨“咔嗒”一声固定到位。

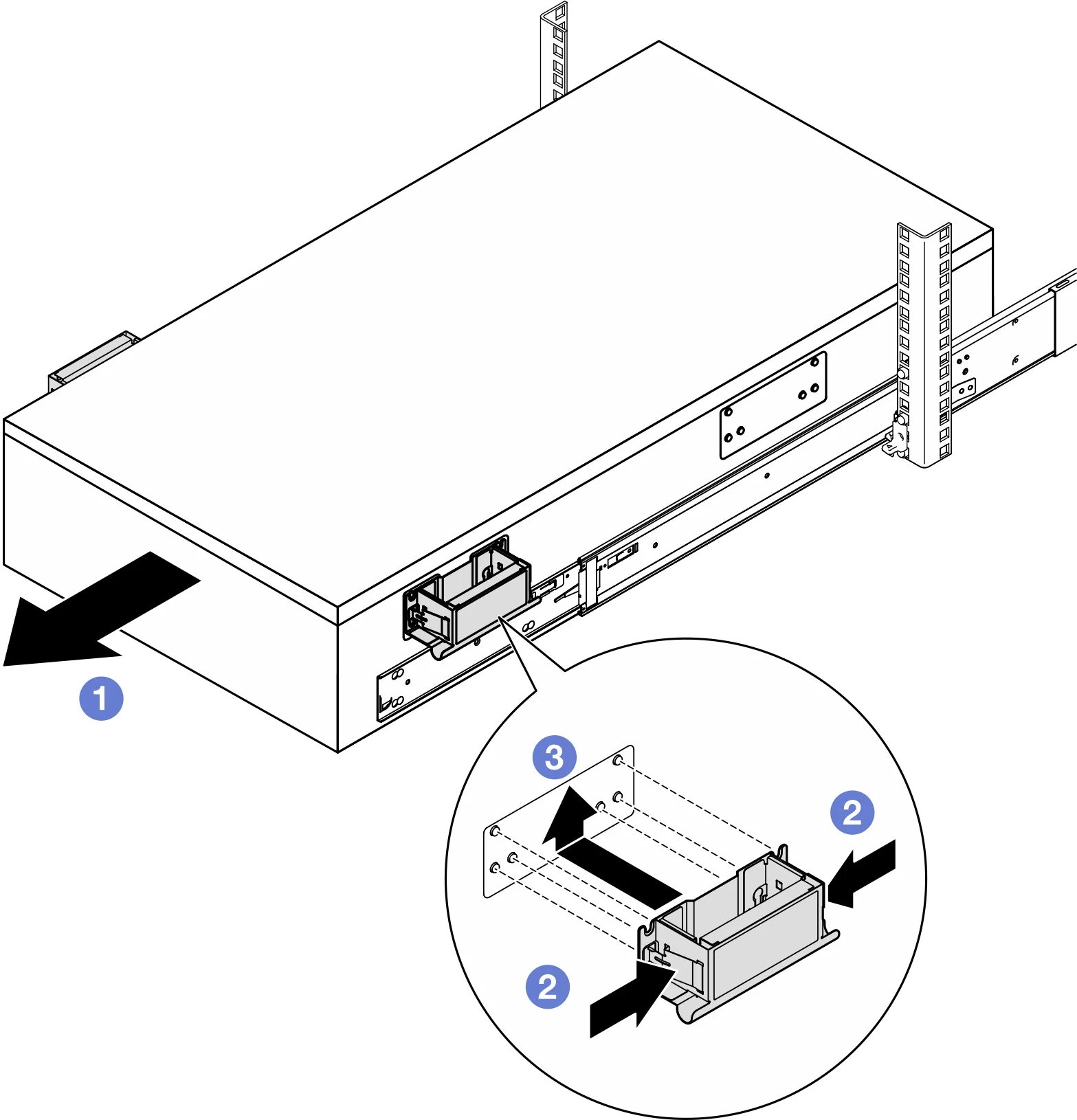

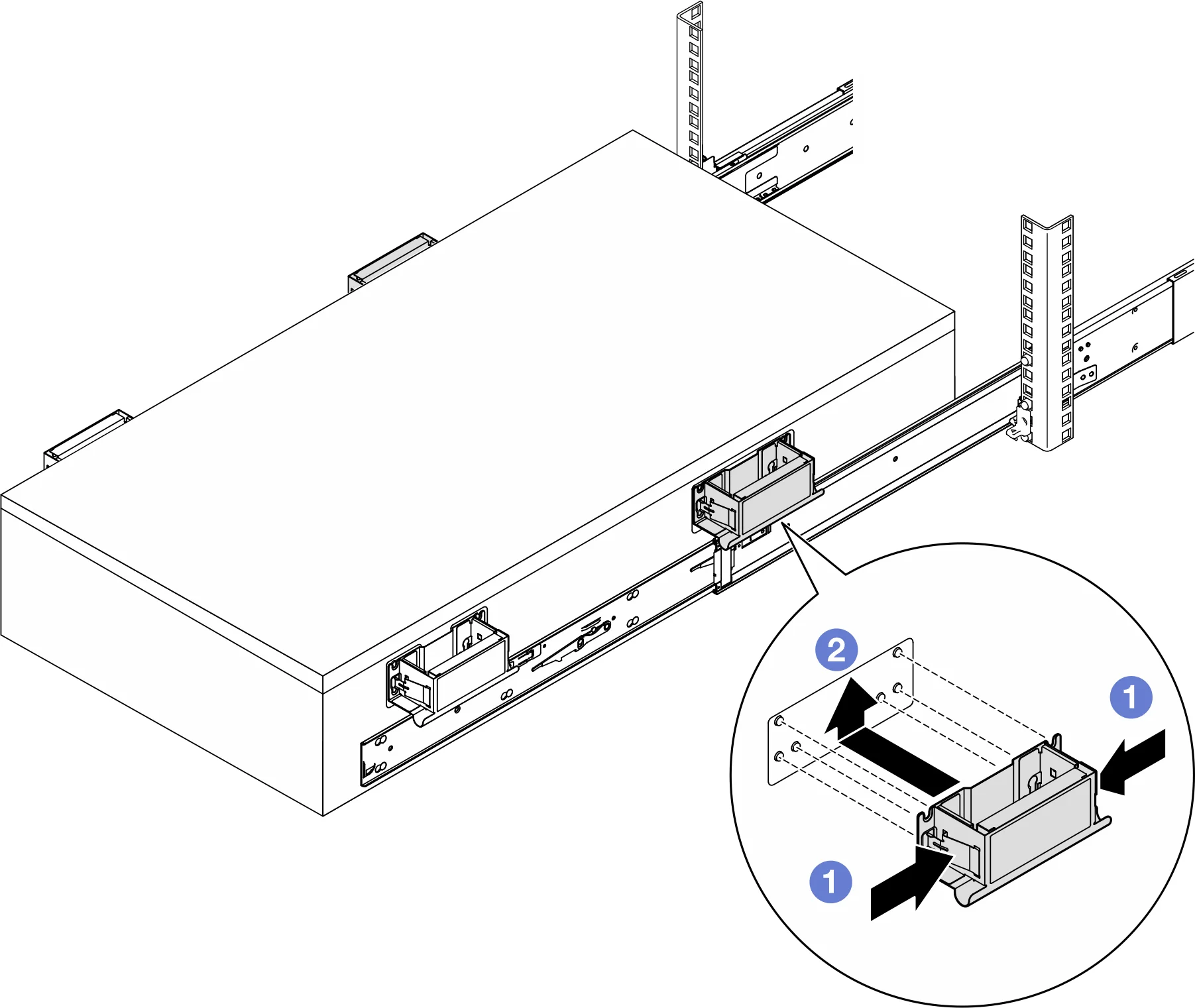

卸下后部抬升手柄

捏住手柄侧面的两个襟片。  将手柄与服务器两侧的 6 个小柱对齐； 然后，向下滑动手柄以将它们卸下。 注:请确保卸下两个后部抬升手柄之后再继续滑入。

提起第一对滑锁以继续将服务器滑入，直至导轨“咔嗒”一声固定到位

卸下前部抬升手柄

捏住手柄侧面的两个襟片。  将手柄与服务器两侧的 6 个小柱对齐； 然后，向下滑动手柄以将它们卸下。 注:请确保卸下两个前部抬升手柄之后再继续将服务器滑入。 警告:在正确卸下所有手柄之前，请勿提起第二对滑锁。

提起第二对滑锁，继续将服务器滑入

对辅助机箱（上机箱）进行重复以上的操作

当两个机箱安装到位后连接前置线缆

将外部8根 UPI 线缆连接到主机箱。 请确保线缆与 UPI 标签上显示的编号和图案相符

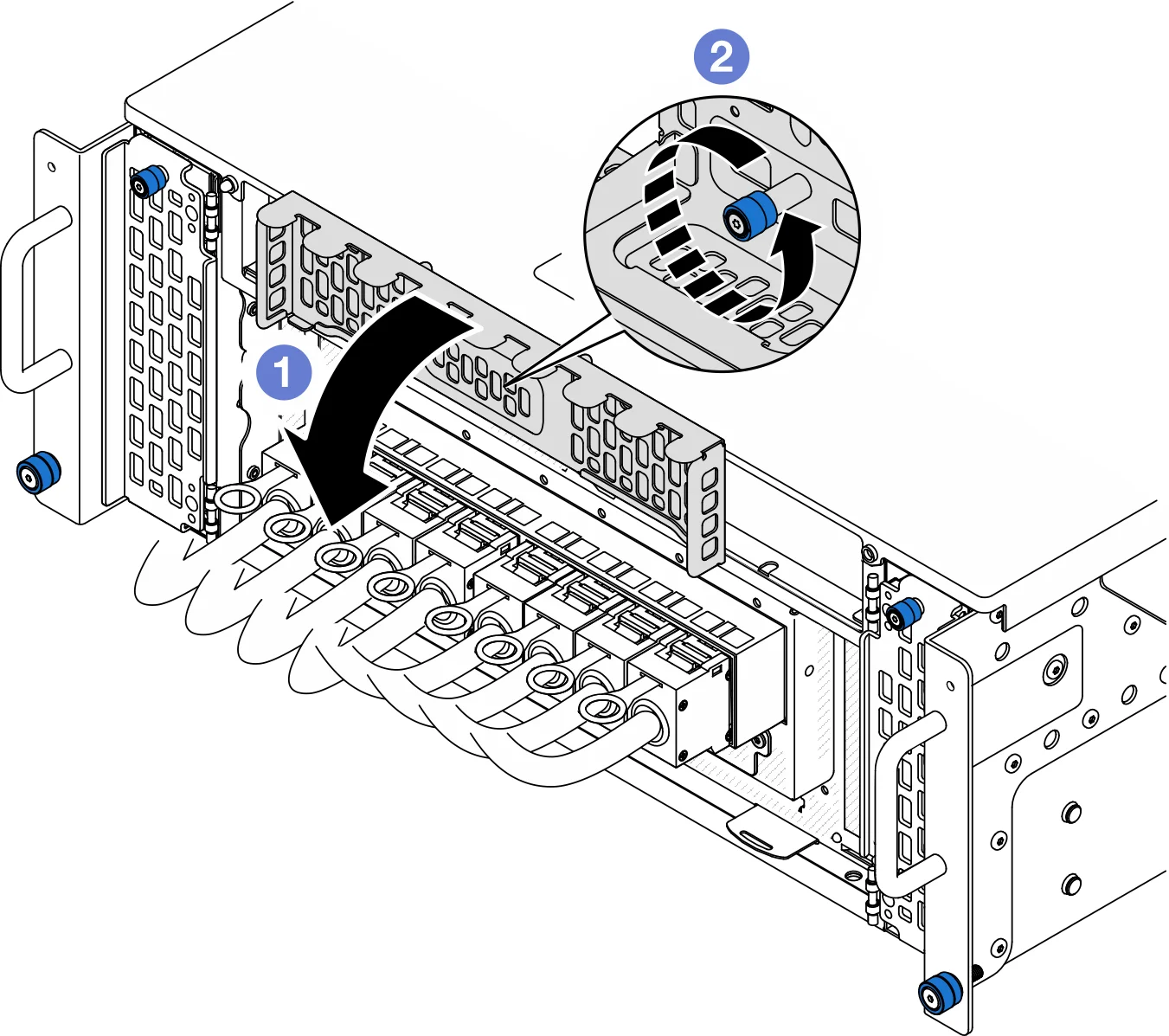

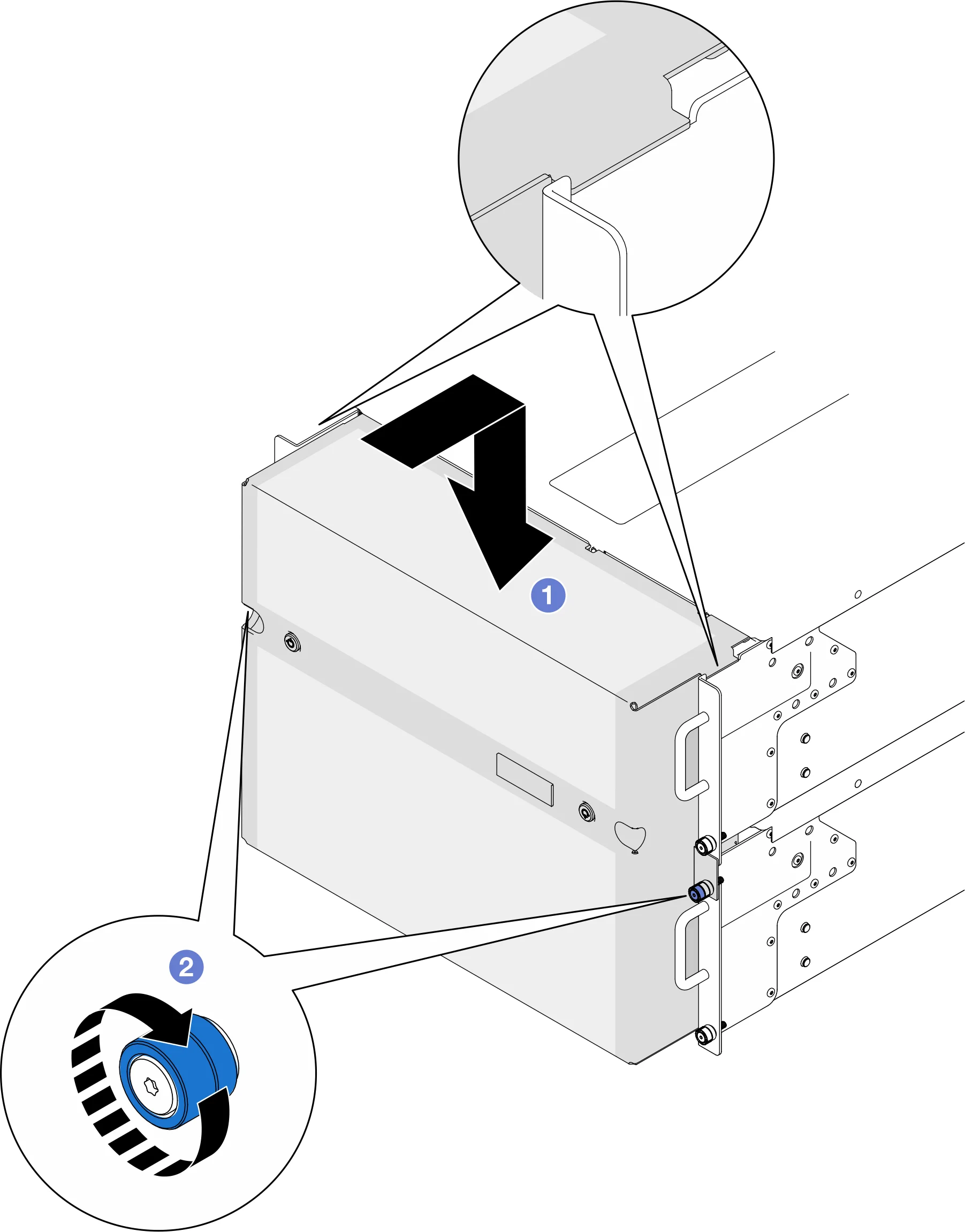

合上主机箱和辅助机箱上的 UPI 盖

1. 合上 UPI 盖。
2. 拧紧指旋螺钉以固定 UPI 盖。 如果需要，请使用螺丝刀

将边带线缆连接到主机箱和辅助机箱

将所有剩余的外部线缆连接到机箱，包括后置数据线缆和电源线缆（先连接辅助机箱（上机箱）的电源线，再连接主机箱（下机箱）的电源线）

装回先前卸下的所有组件

将服务器固定到机架

背面	正面
1.搭钩滑锁
注：按照以下说明进行操作时，请使用平头、内六角套筒或十字螺丝刀。  将 M5 螺钉连同垫圈一起插入到每个搭钩滑锁下方的孔中并拧紧。  拧紧指旋螺钉。 如果需要，请使用螺丝刀。

如果已卸下安全挡板，请将其装回
