NF5688M6 插拔主板节点导致OCP retimer板与Mid-Plane板连接器弯针

1.问题描述

NF5688M6服务器在进行主板节点插拔操作后，出现OCP retimer卡与Mid-Plane板连接处高密口弯针的情况。

该问题可能导致服务器开机无显等。

注意：若客户现场条件允许，涉及插拔主板节点的操作，建议按照 “2.处理方法”章节进行，避免出现连接器弯针问题

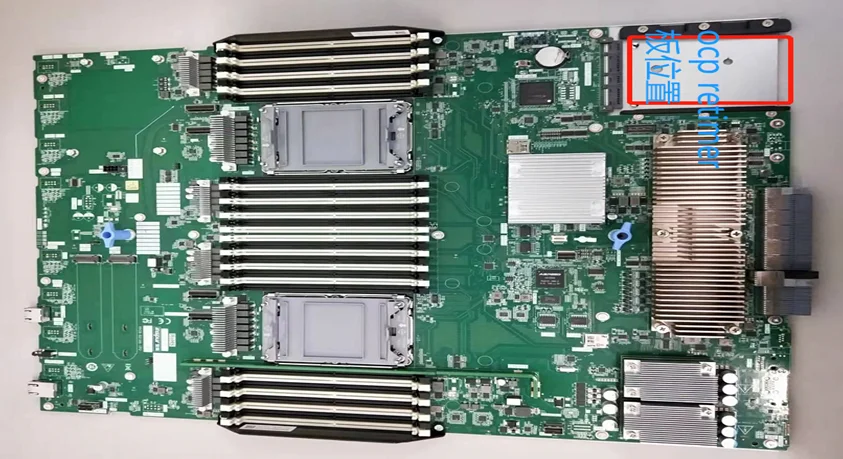

涉及备件：

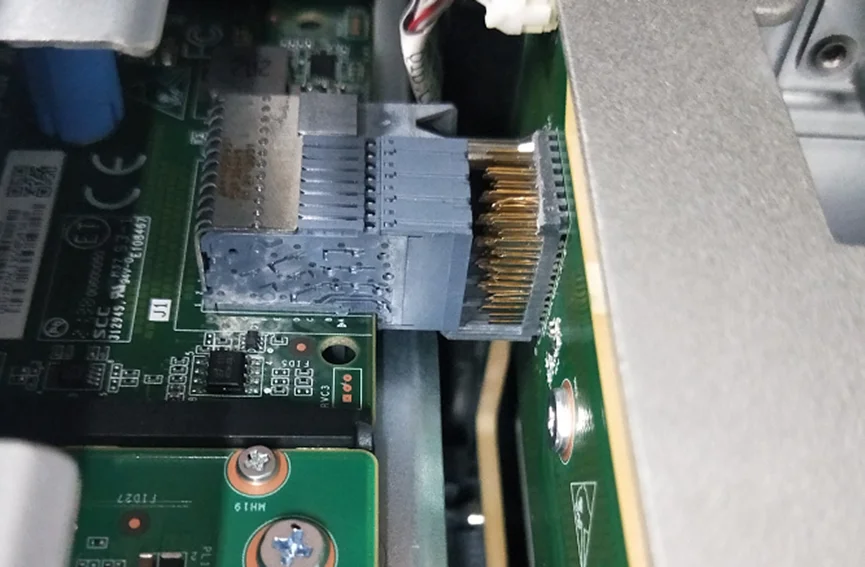

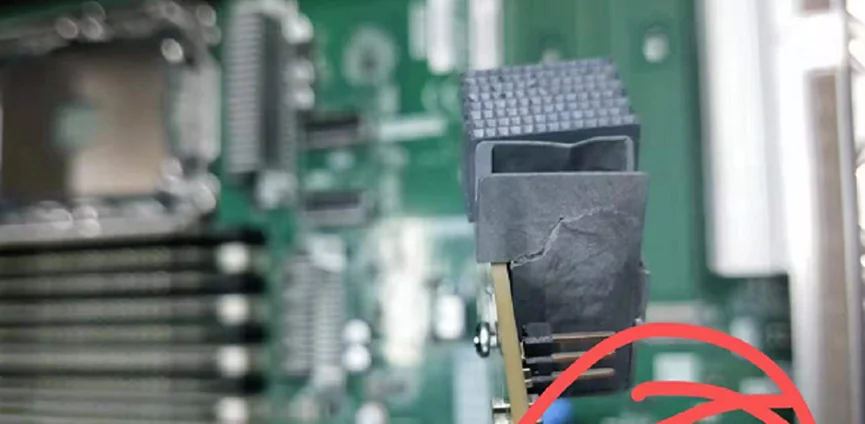

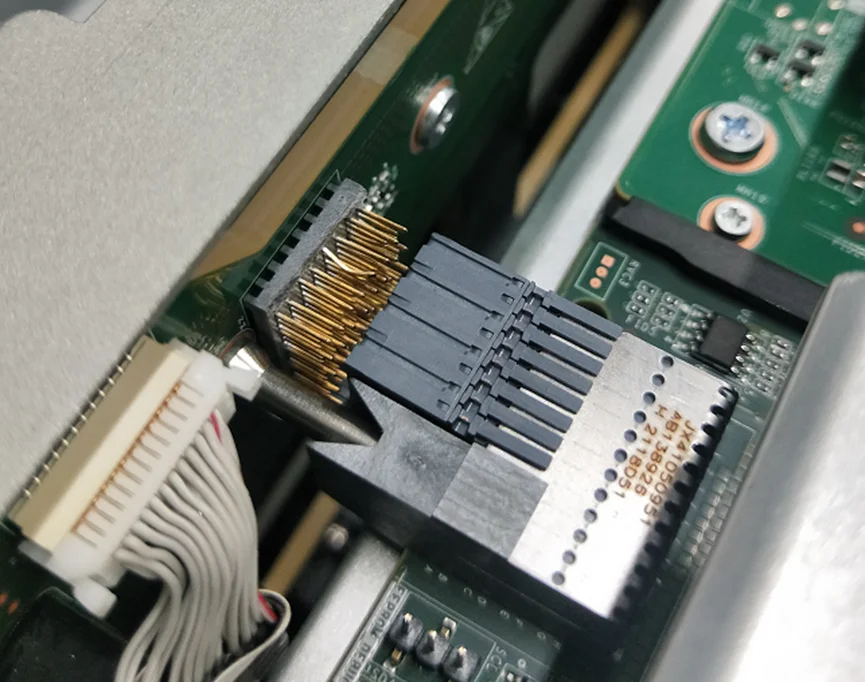

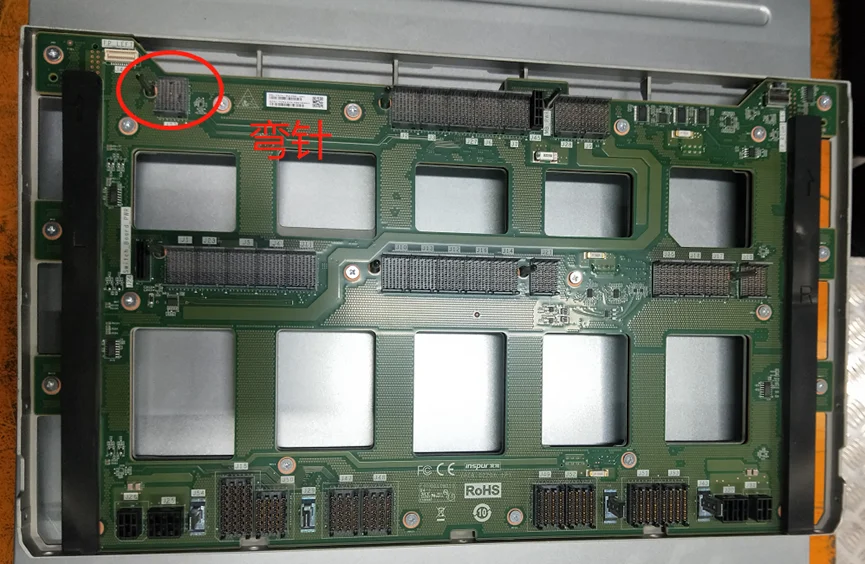

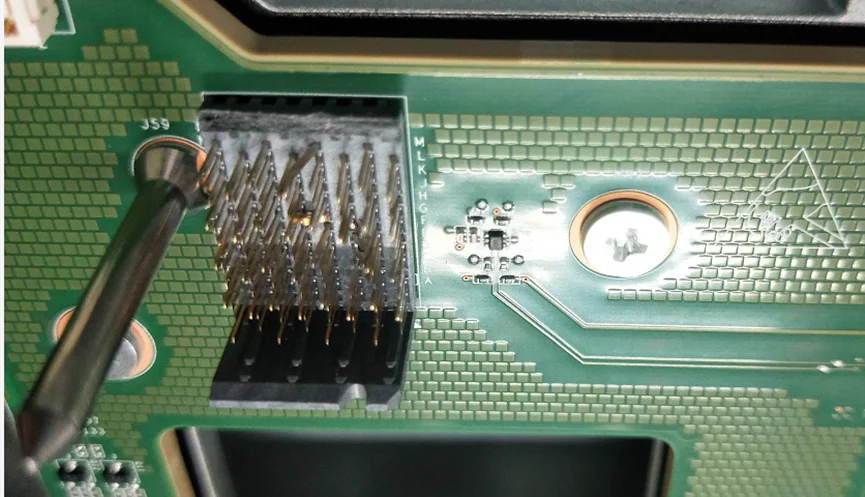

弯针情况示例：

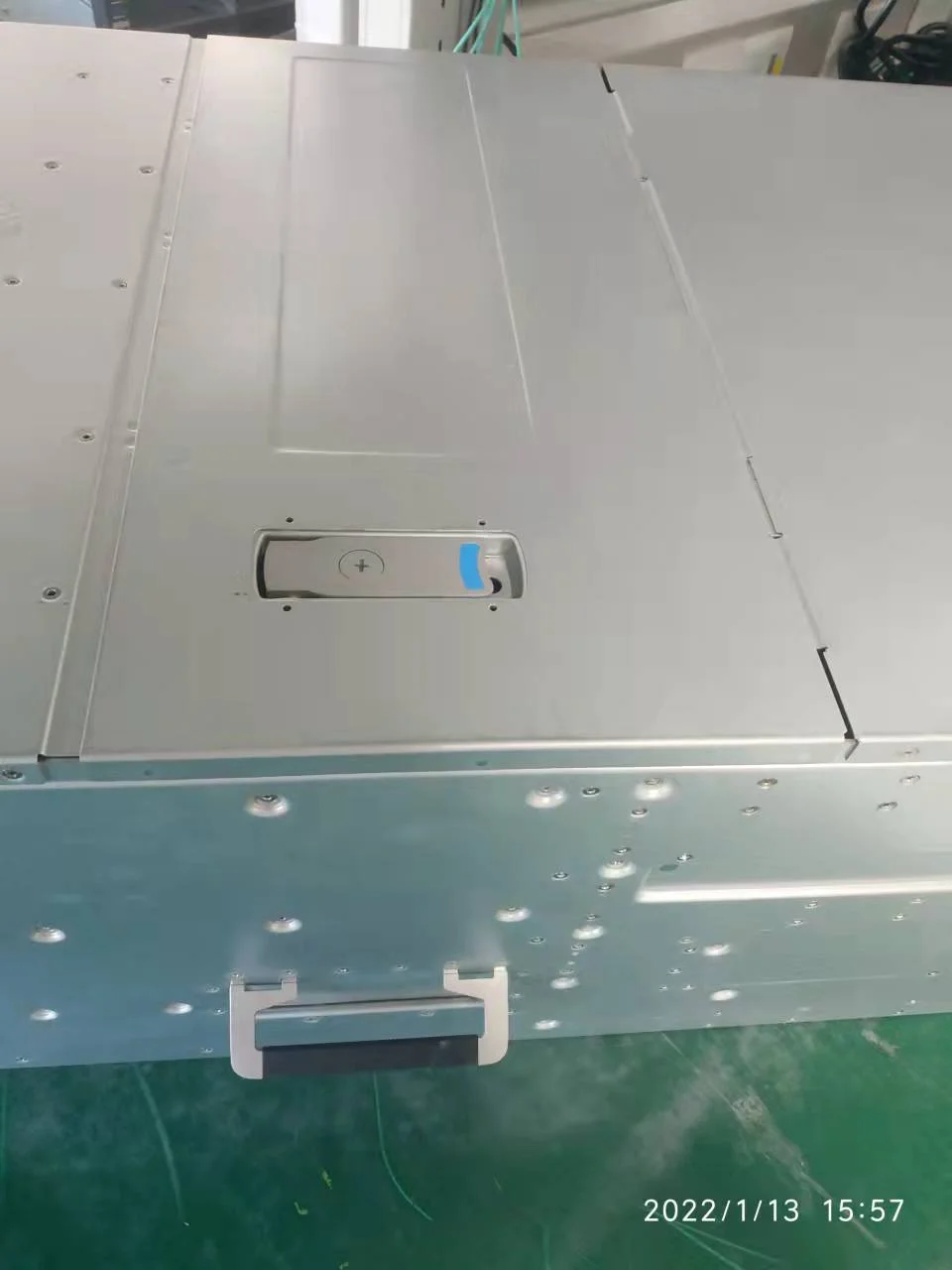

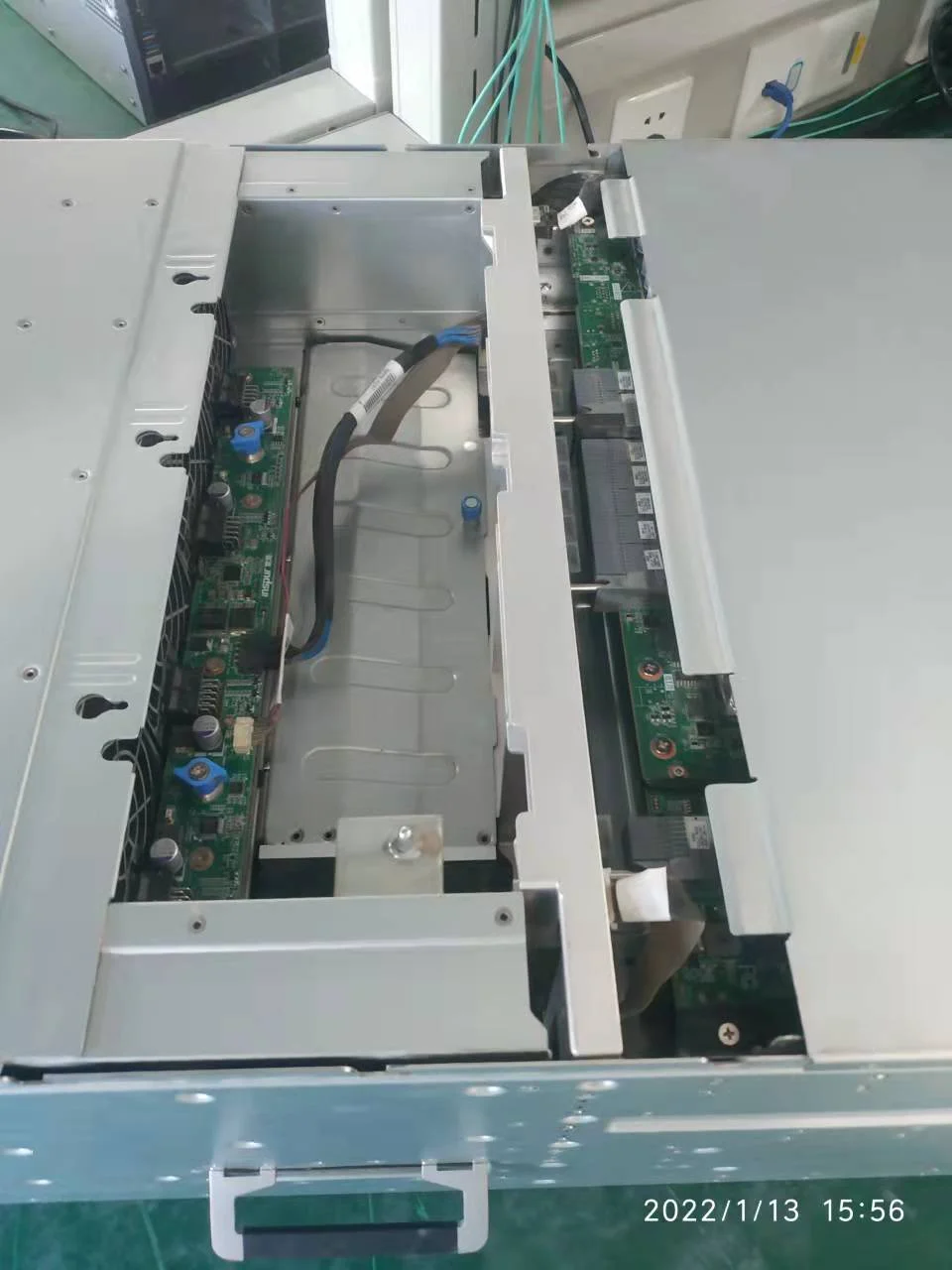

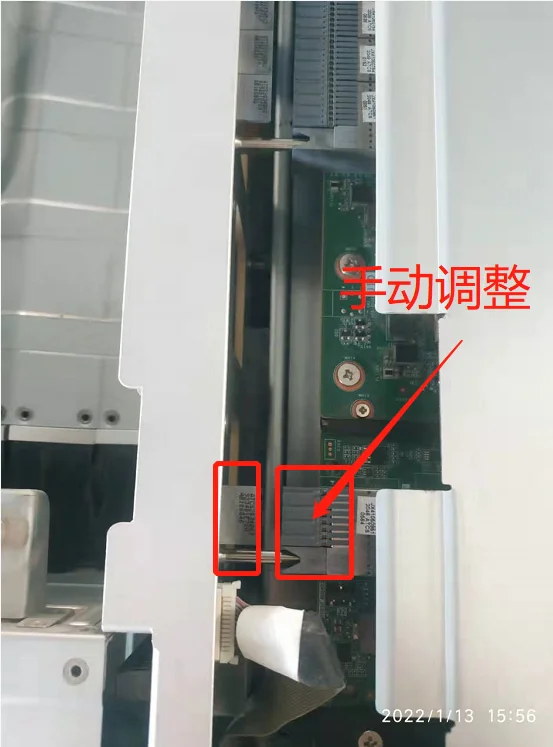

临时处理方法：打开机箱上盖及中部盖板，观察两个板卡的连接器高度是否平齐，否则手动按压或抬高retimer板连接器，缓慢推入主板节点，使两者正常连接。

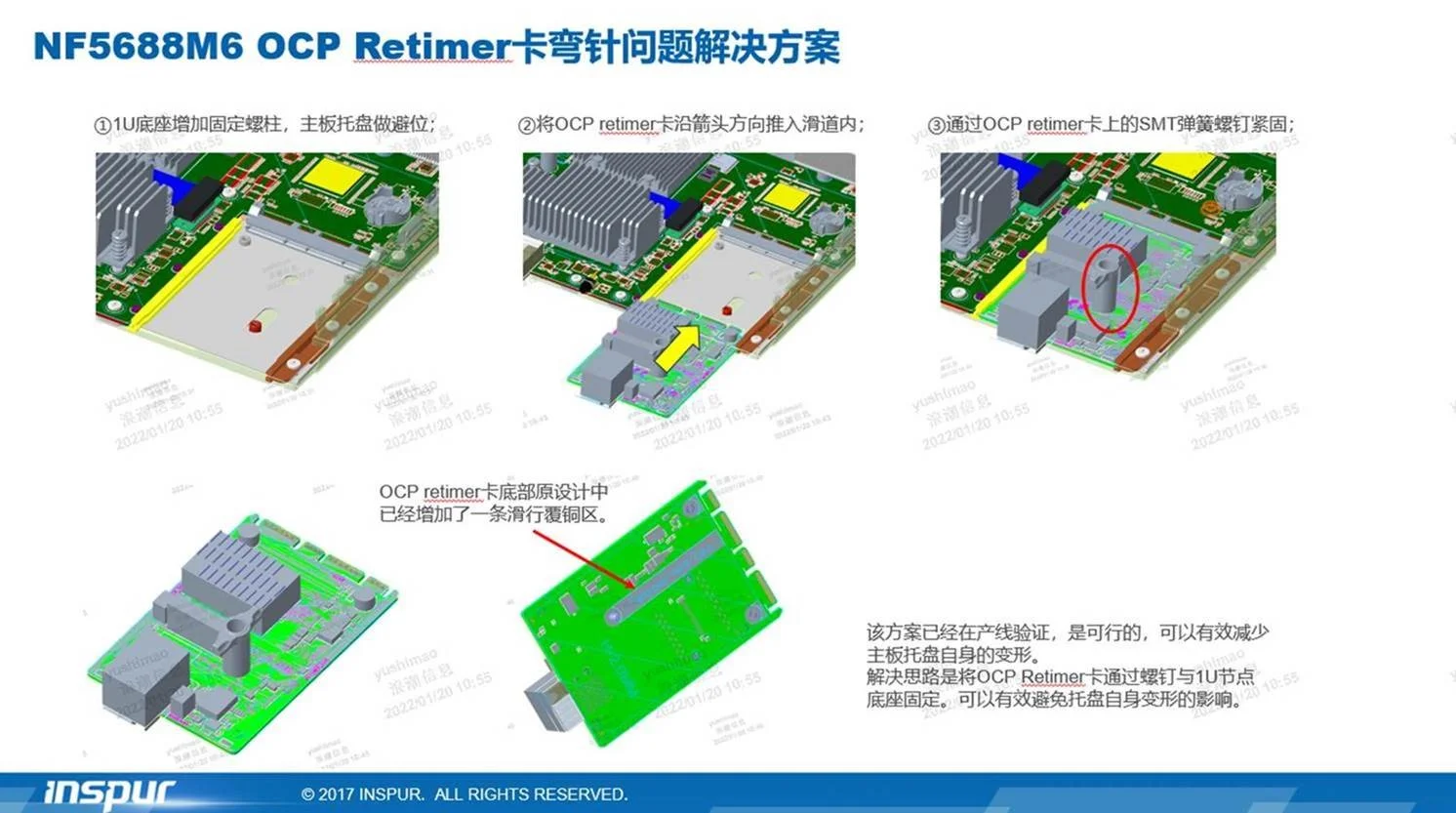

永久解决方法：

目前已发起对1U底座的重工，后续会申请新的备件PN，对于持续出现弯针问题的主板节点，可以通过更换主板托盘及1U底座解决。

物流或多次拆卸主板节点，导致主板托盘产生轻微形变，OCP retimer板易发生微微翘起，无法与mid-plane板连接器对齐，导致mid-plane板连接器发生弯针问题。
