GPU拆装图解

本文档针对型号：HPE ProLiant DL385 Gen11 GPU Configure-to-order Server的GPU拆装详细图解。

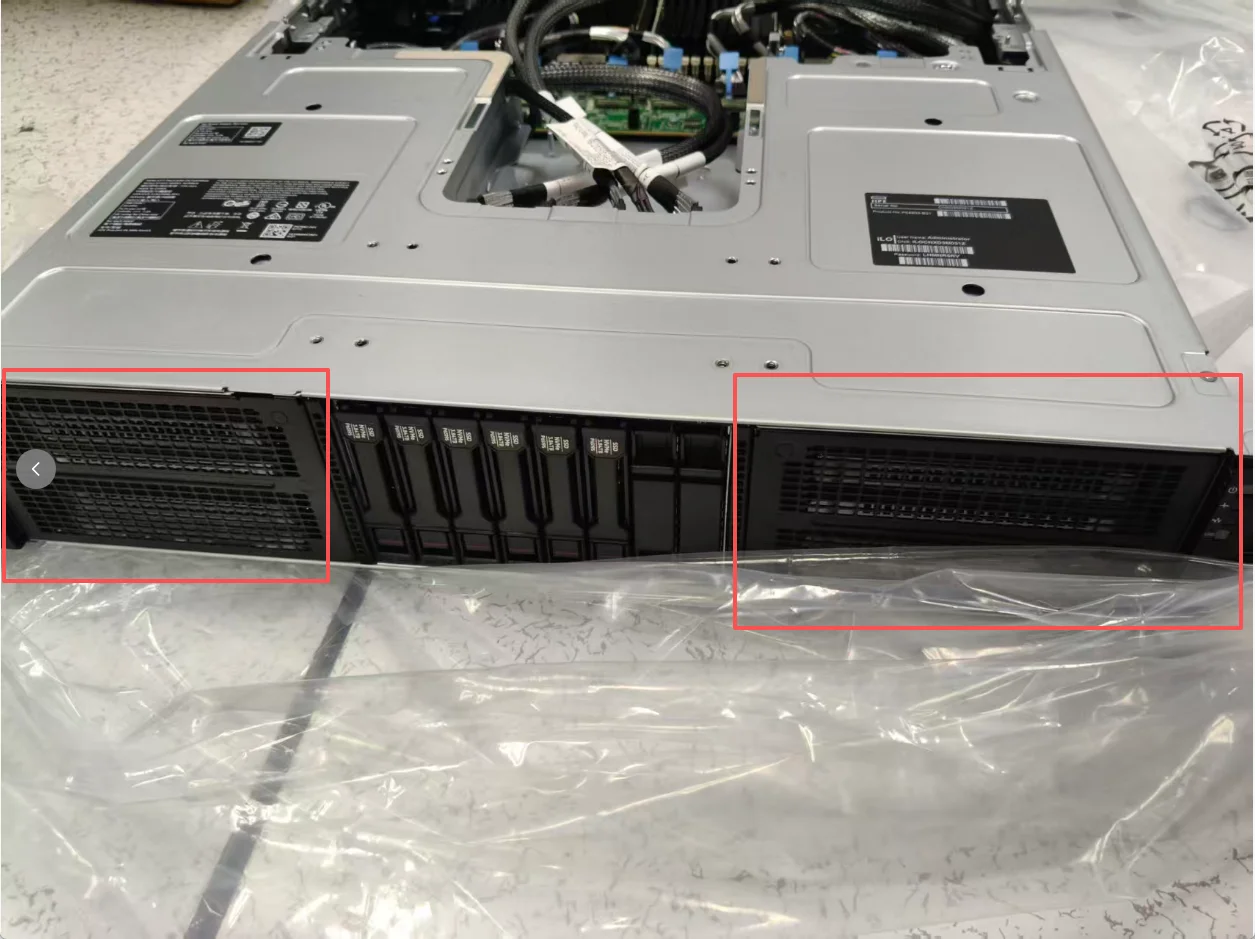

如图GPU是在前面的笼子里的，并不像常见的是在后部。

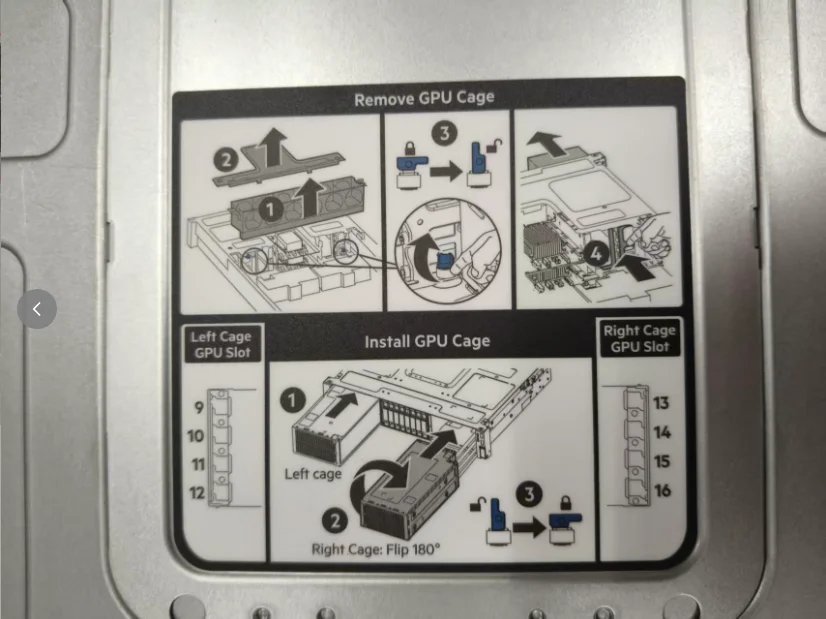

盖板上能都看到拆解图，和槽位对应关系：

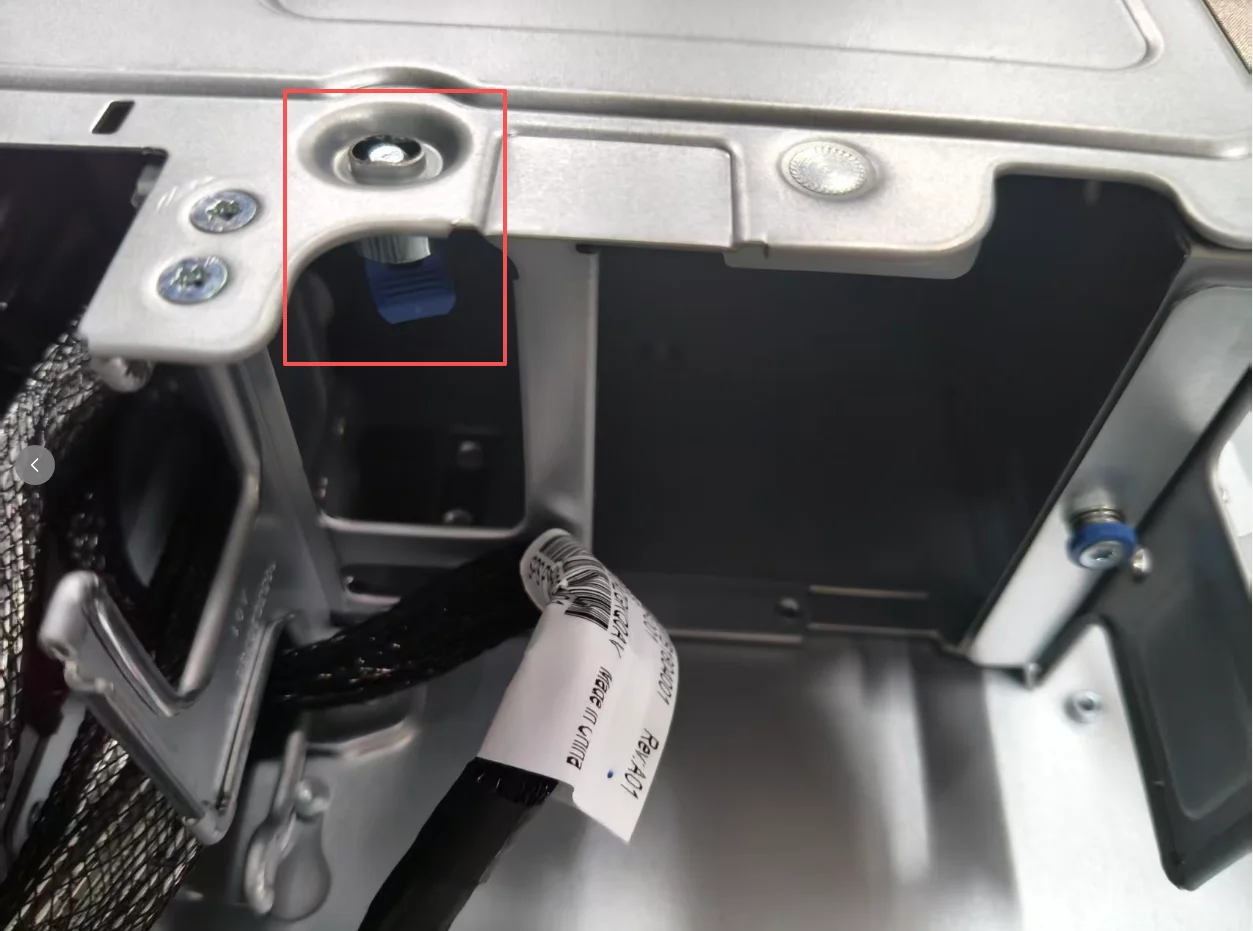

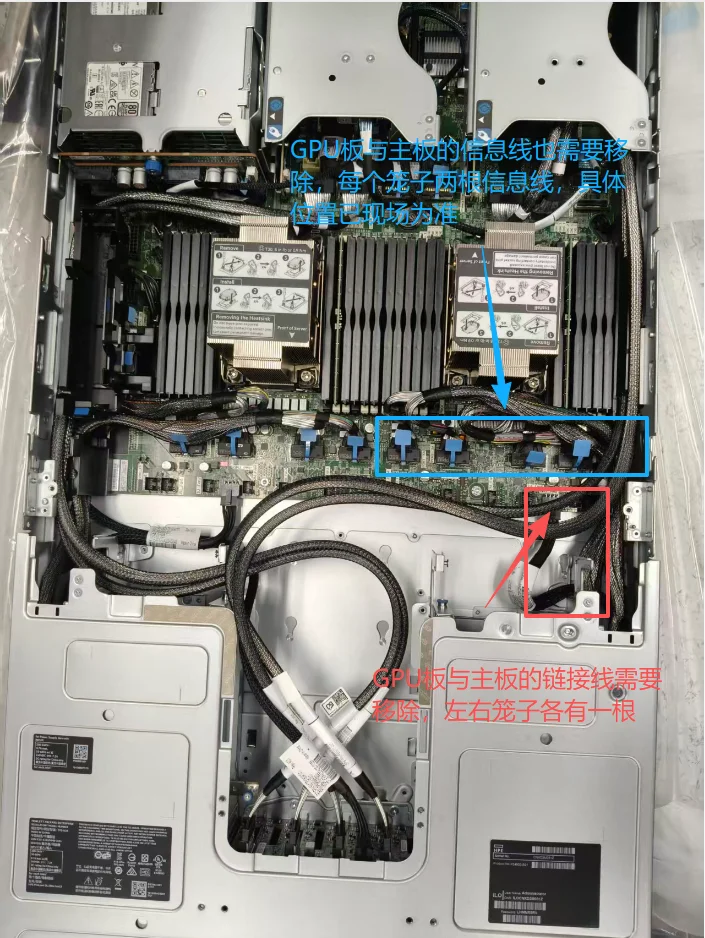

掰直蓝色插销，解锁GPU笼子，移除GPU与电源背板的供电线，GPU板与主板的链接线后，

可以将GPU笼子，从后至前慢慢推出。

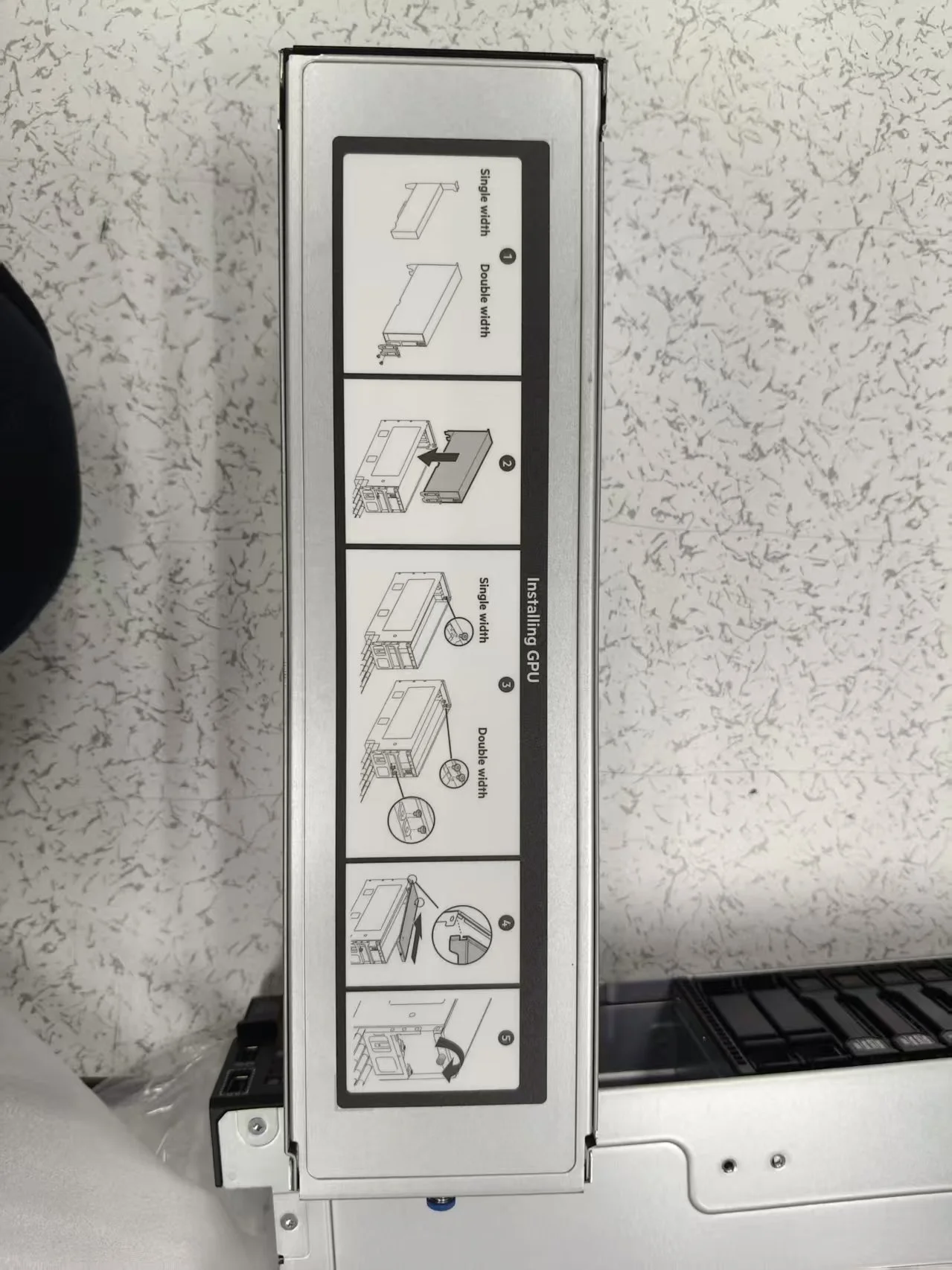

如何拆出GPU，CPU笼子上有图解信息：

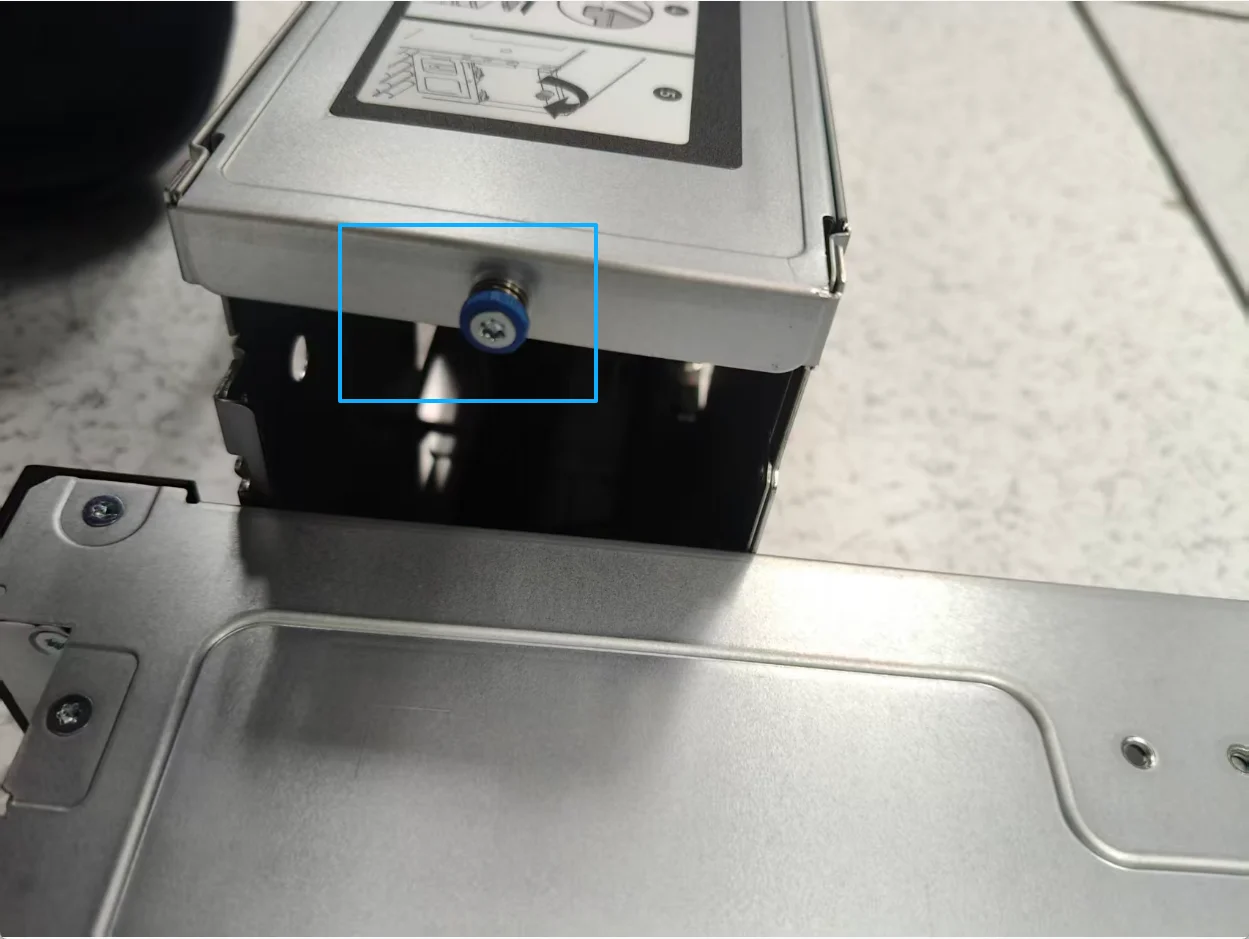

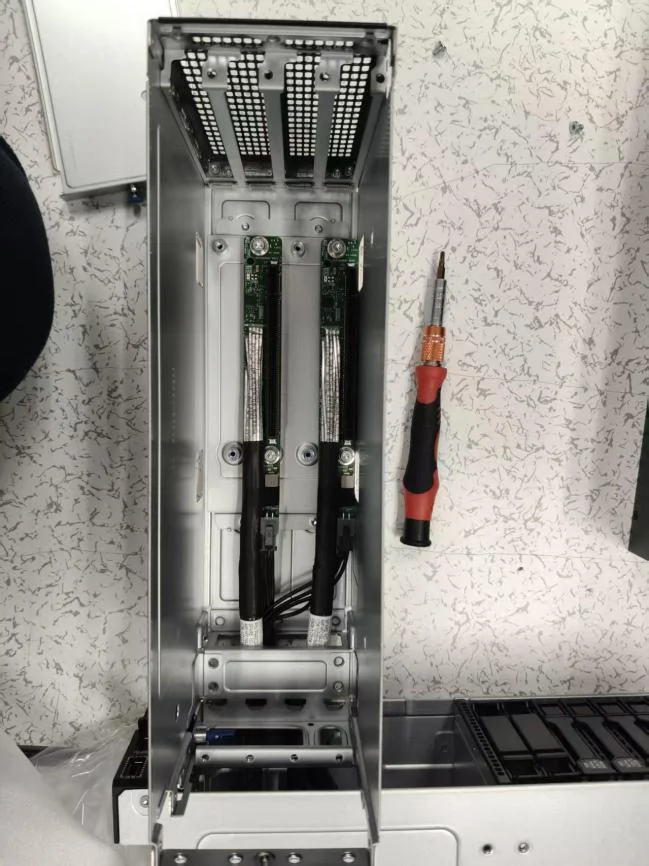

拧开螺丝，解锁GPU笼子盖板：

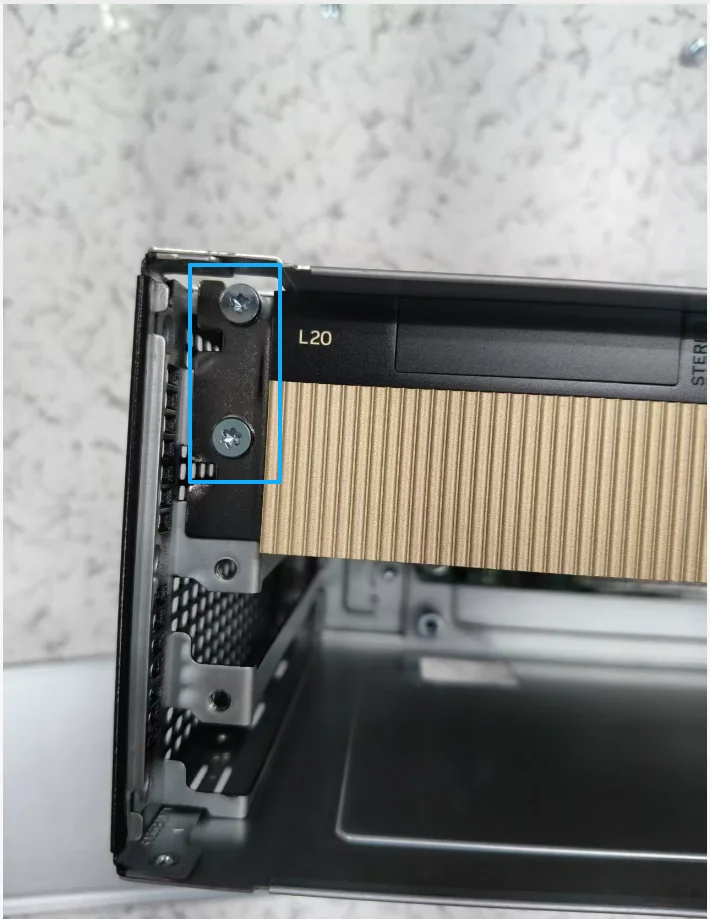

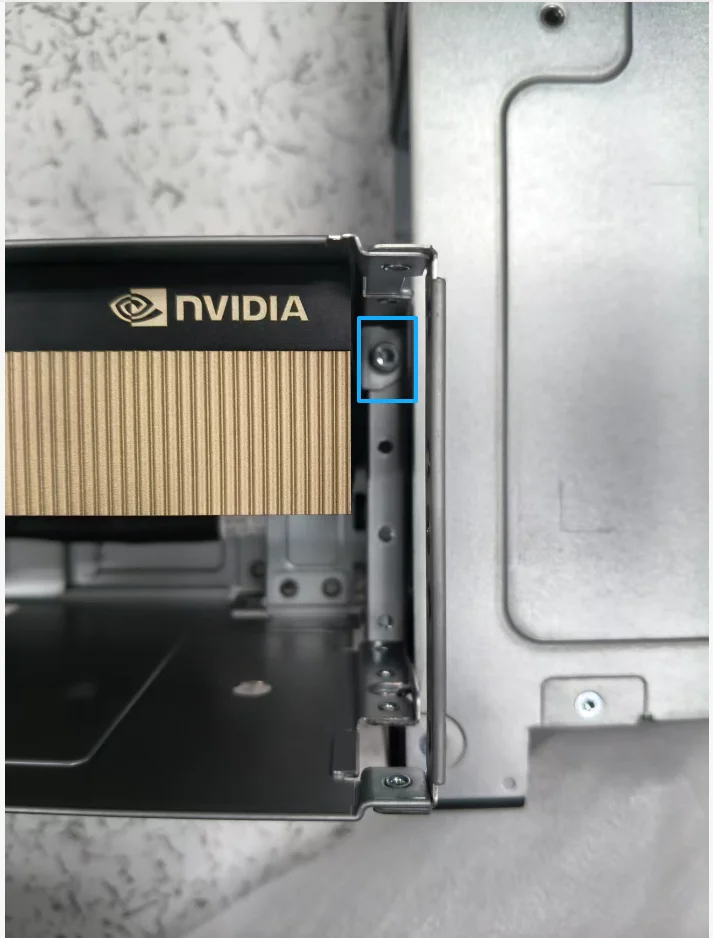

前后固定螺丝（型号不同）拆除后，放好：

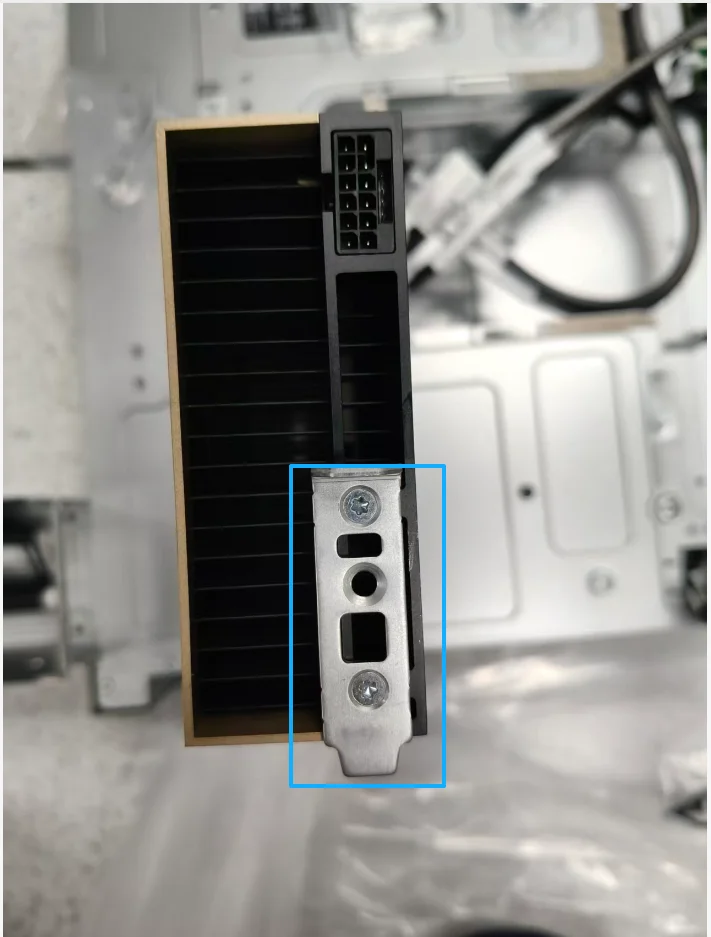

尾部的金属片是固定用的，需要拆除后延用至新的GPU的上，就是图2处的固定金属片。

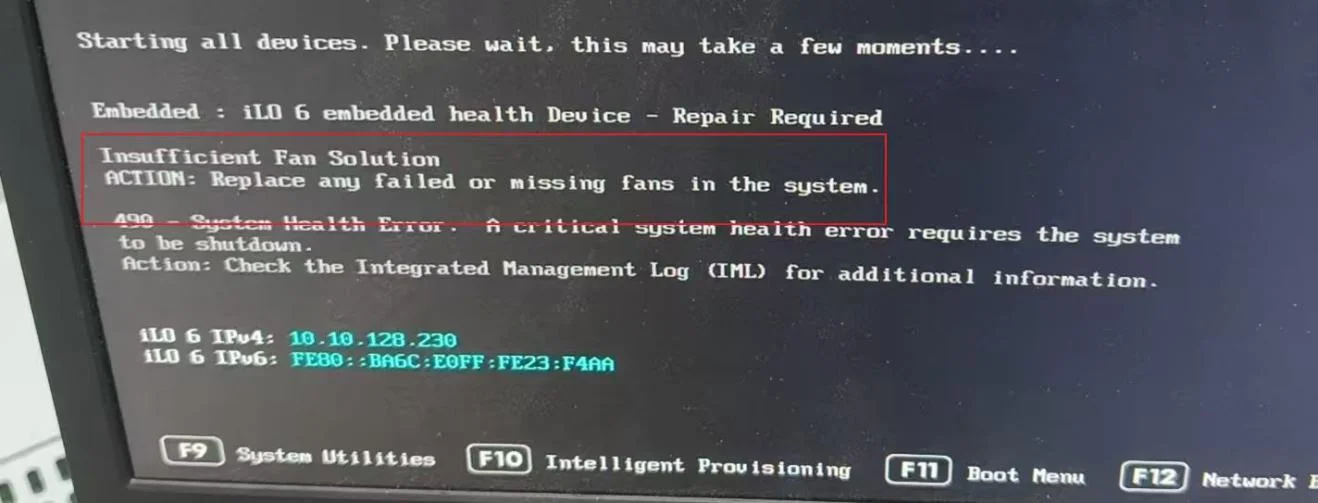

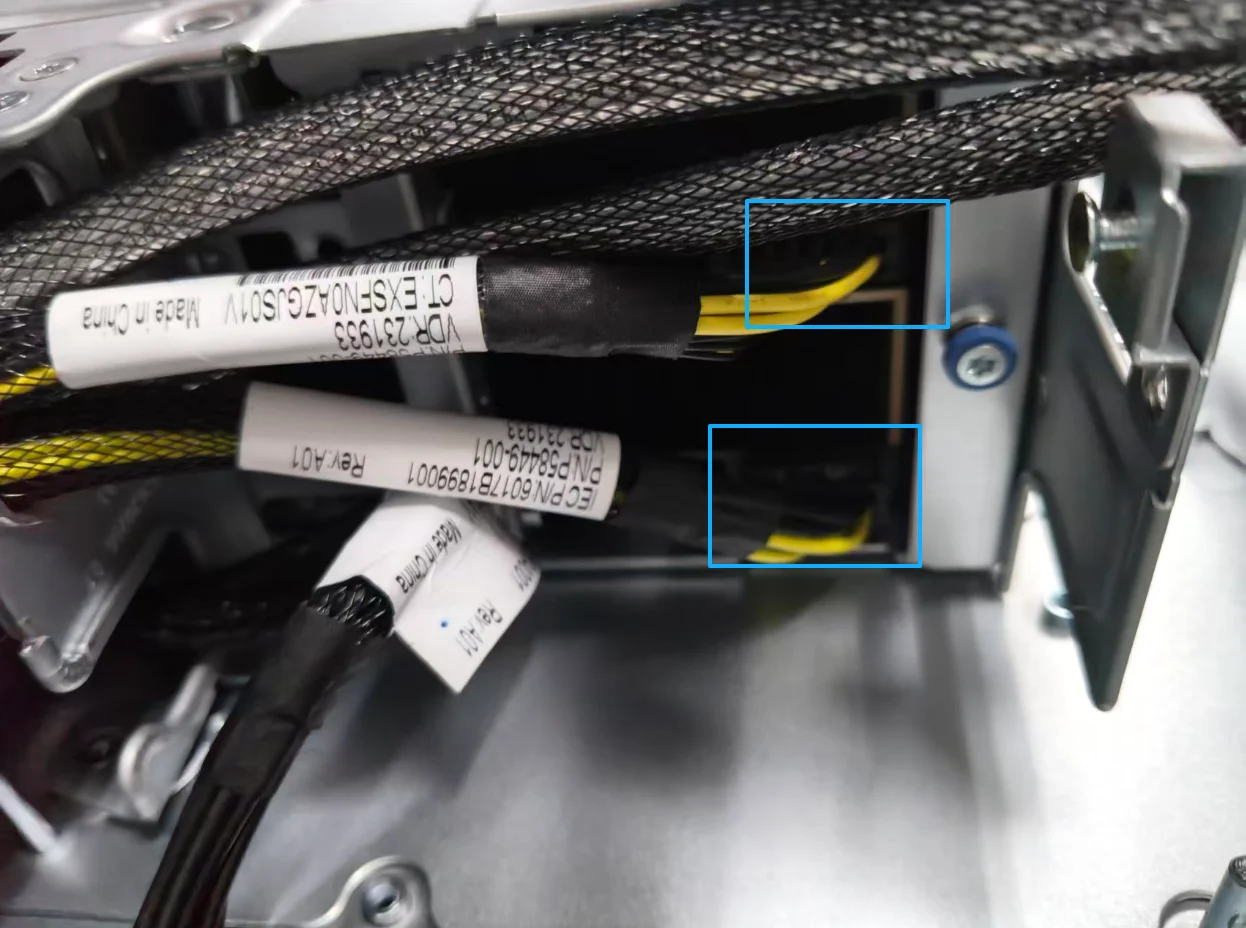

最后装上新的GPU，插好线缆，风扇模组复位后，请挨个重新拔插检查一下每个风扇模块是否安装到位落座，如果没有安装到位，设备可能会出现无法开机的情况。报错490请检查供电线缆是否接好。

注意：GPU设备内部线缆布局紧密，且CPU的散热片比较薄，在操作的过程中容易出现划伤手指的情况。
