NF5688M6-部件详解
1.视图

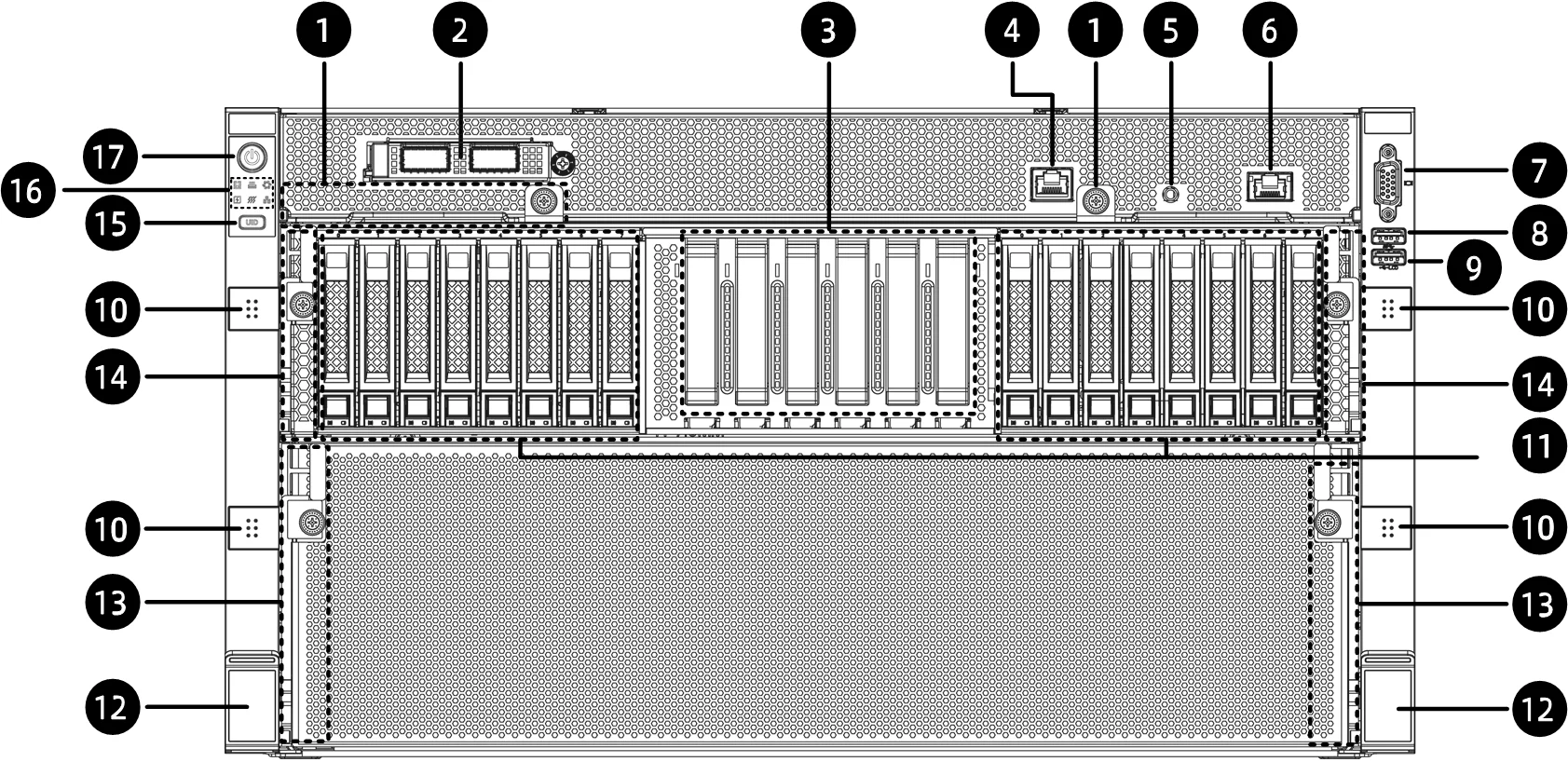

1.1前视图
16 × 2.5配置：
|
编号 |
模块名称 |
编号 |
模块名称 |
|
1 |
主板抽屉把手 × 2 |
10 |
整机柜运输螺钉盖板 × 4 |
|
2 |
OCP 3.0模组 |
11 |
硬盘模组（16盘位） |
|
3 |
PCIe卡区域（支持6张PCIe卡） |
12 |
服务器与机柜固定卡扣 × 2 |
|
4 |
系统串口 |
13 |
GPU模组抽屉把手 × 2 |
|
5 |
BMC串口 |
14 |
Switch抽屉把手 × 2 |
|
6 |
BMC管理网口 |
15 |
UID丨BMC RST按键 |
|
7 |
VGA端口 |
16 |
指示灯 |
|
8 |
USB 3.0端口 |
17 |
电源开关按键及指示灯 |
|
9 |
USB 2.0丨LCD端口 |
|
|

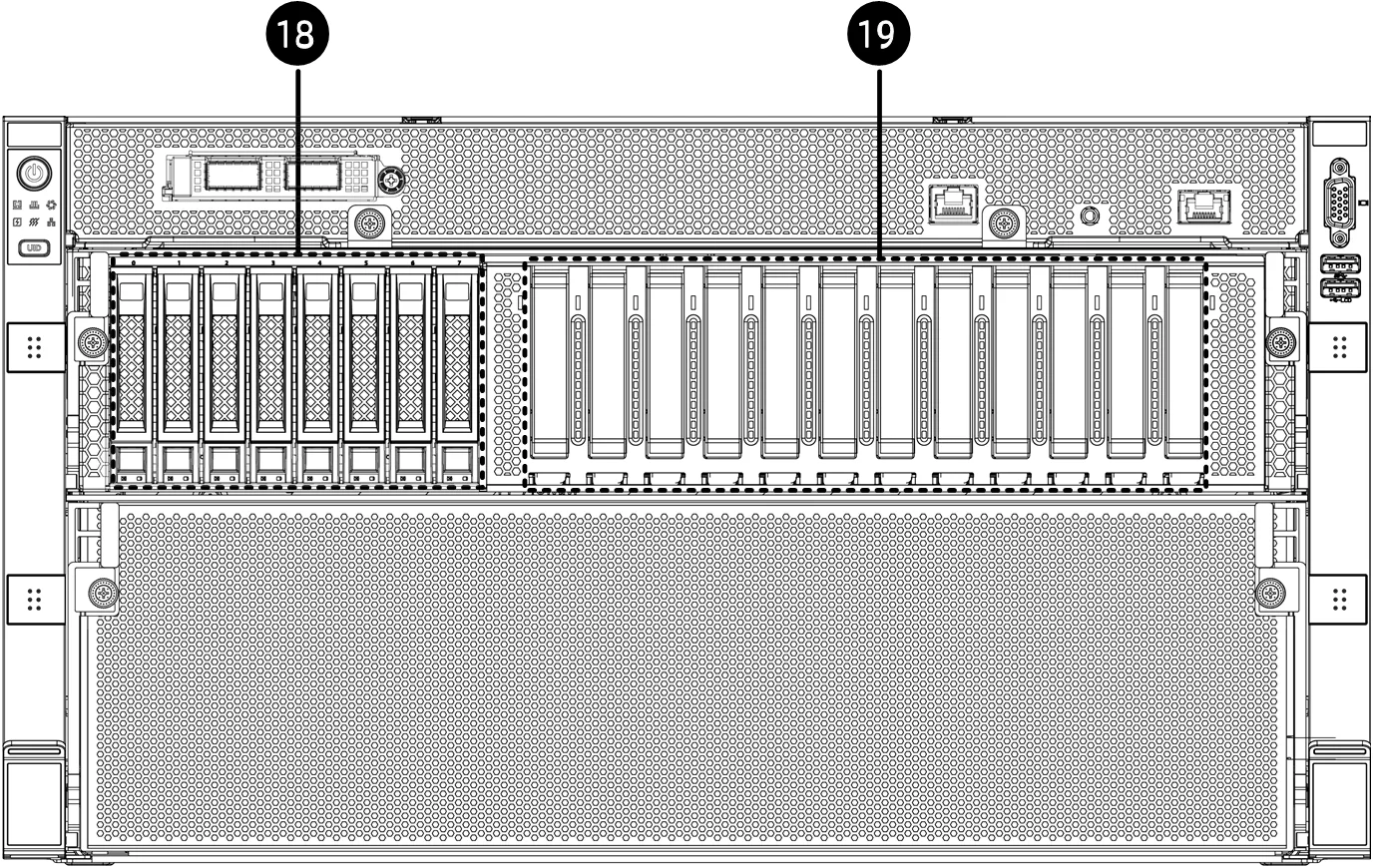

8 × 2.5配置：
|
编号 |
模块名称 |
|
18 |
硬盘模组（8盘位） |
|
19 |
PCIe卡区域（支持12张PCIe卡） |

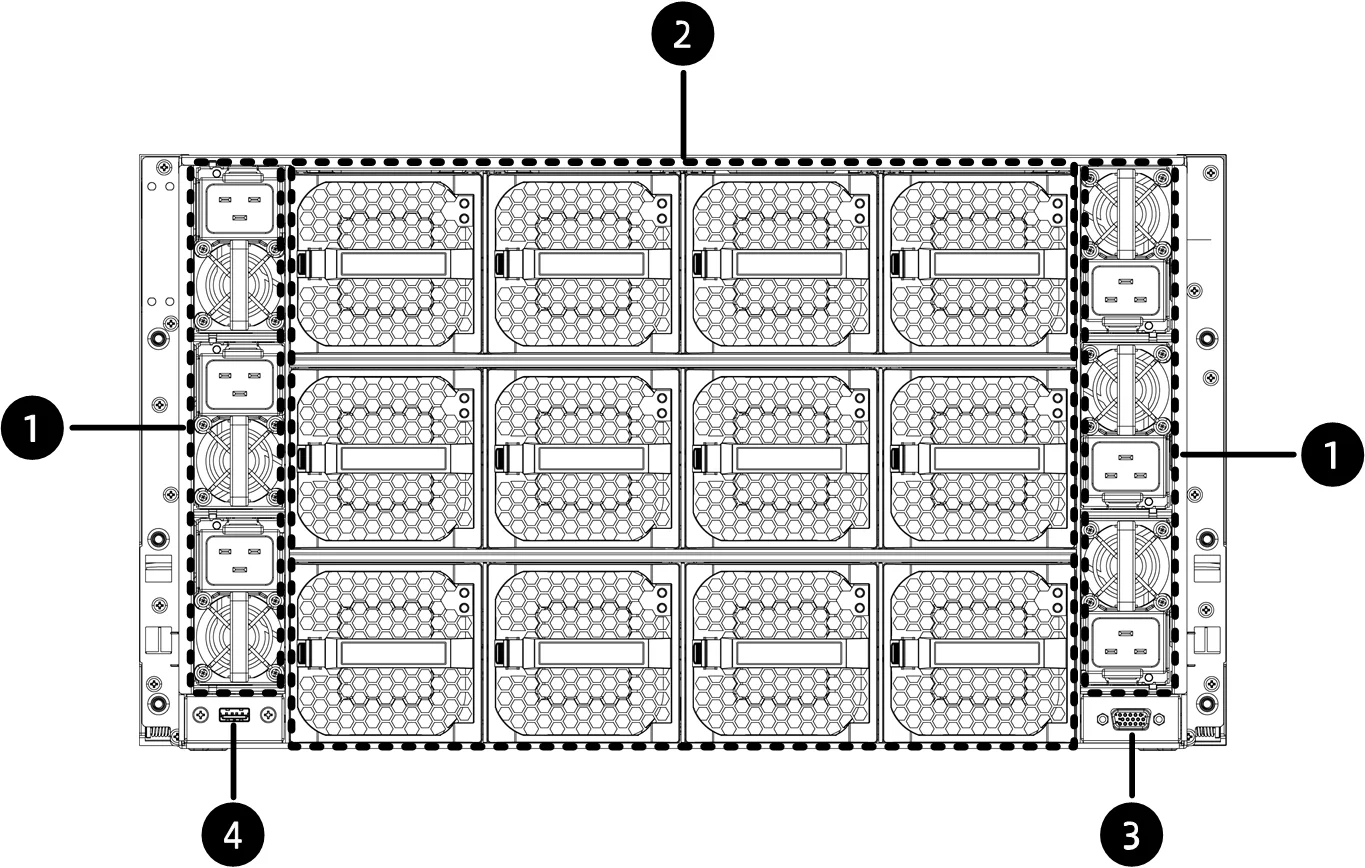

1.2后视图
|
编号 |
模块名称 |
|
1 |
PSU × 6 |
|
2 |
风扇模组 × 12 |
|
3 |
VGA端口 |
|
4 |
USB 3.0端口 |
1.3 按键与指示灯
前面板按键与指示灯：
|
编号 |
图标 |
模块名称 |
说明 |
|
1 |
|
电源开关按键及指示灯 |
熄灭：设备未上电 绿色常亮：开机状态 橙色常亮：待机状态 开机状态下长按4s强制关机 说明： 不同OS需要根据操作系统界面的提示信息关闭操作系统。 待机状态下短按电源按键，可以进行开机。 |
|
2 |
|
系统故障指示灯 |
熄灭：系统正常状态 红色闪烁（1HZ）：系统有一般告警 红色常亮：系统有严重告警 |
|
3 |
|
内存故障指示灯 |
熄灭：内存正常状态 红色闪烁（1HZ）：内存有一般告警 红色常亮：内存有严重告警 |
|
4 |
|
风扇故障指示灯 |
熄灭：风扇正常状态 红色闪烁（1HZ）：风扇有一般告警 红色常亮：风扇有严重告警 |
|
5 |
|
电源故障指示灯 |
熄灭：电源正常状态 红色闪烁（1HZ）：电源有一般告警 红色常亮：电源有严重告警 |
|
6 |
|
系统过热指示灯 |
熄灭：散热正常状态 红色闪烁（1HZ）：散热有一般告警 红色常亮：散热有严重告警 |
|
7 |
|
网络状态指示灯 |
无板载网络，不提供此功能点亮 |
|
8 |
|
UID│RST按键及指示灯 |
熄灭：设备未被定位 蓝色常亮：设备被定位 蓝色闪亮：设备被远程操作 说明： 可通过手动按下UID按键或者通过ISBMC远程控制灯熄灭或灯亮。 长按UID按键超过6s可复位BMC。 |

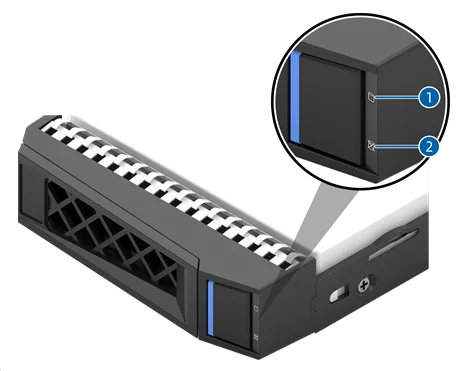

硬盘托架上的指示灯：
|
编号 |
模块名称 |
说明 |
|
1 |
硬盘活动状态指示灯 |
|
|
2 |
硬盘故障报警指示灯 |
|
2.机箱
2.1模组拆装

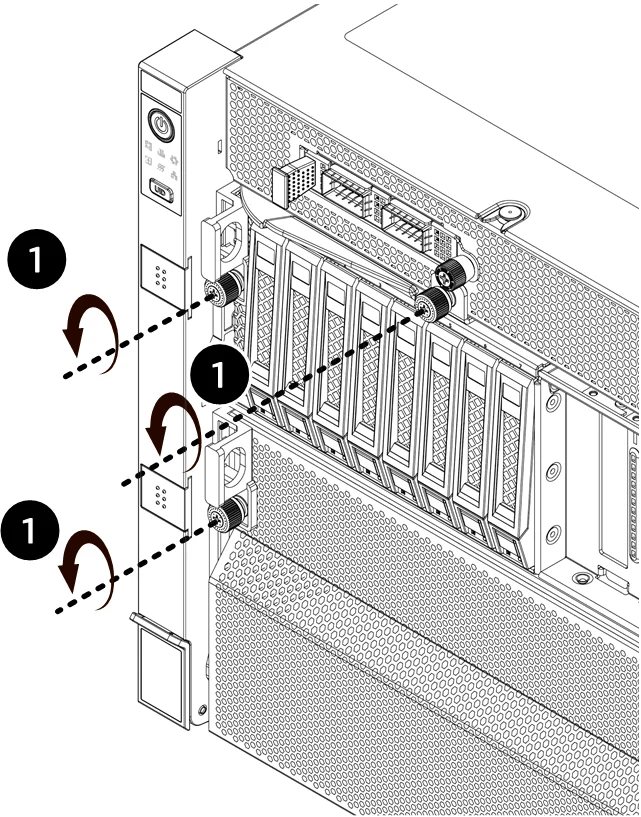

1.参考下图拧开对应主板抽屉/Switch抽屉/GPU模组抽屉的固定螺钉。

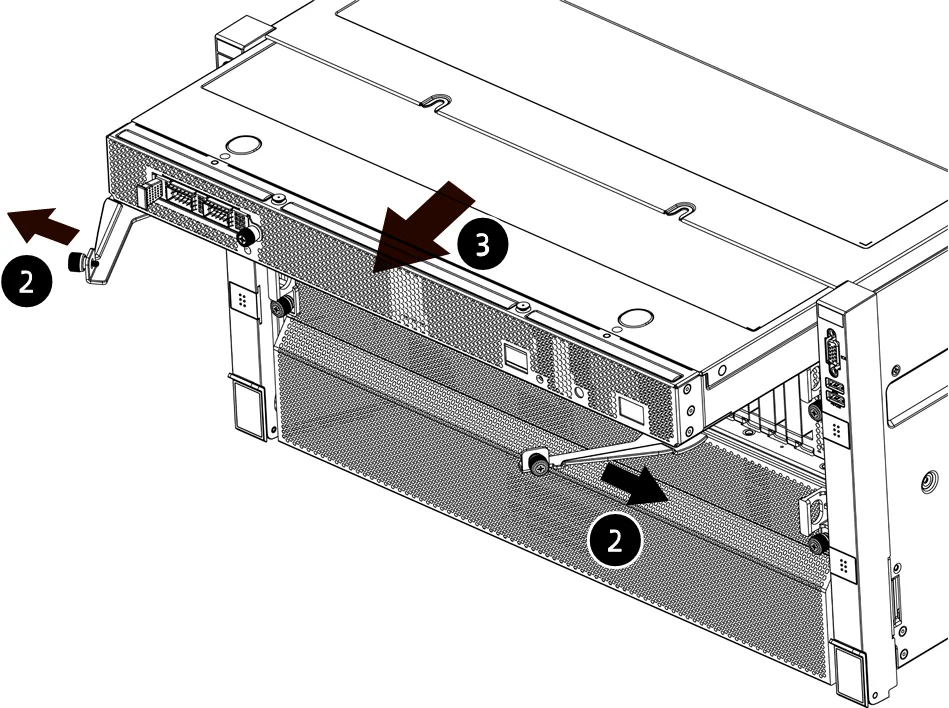

2.按照下图2号箭头的方向将主板抽屉把手打开，握住抽屉把手按照下图箭头3的方向向外拉动抽屉，拉出主板抽屉。

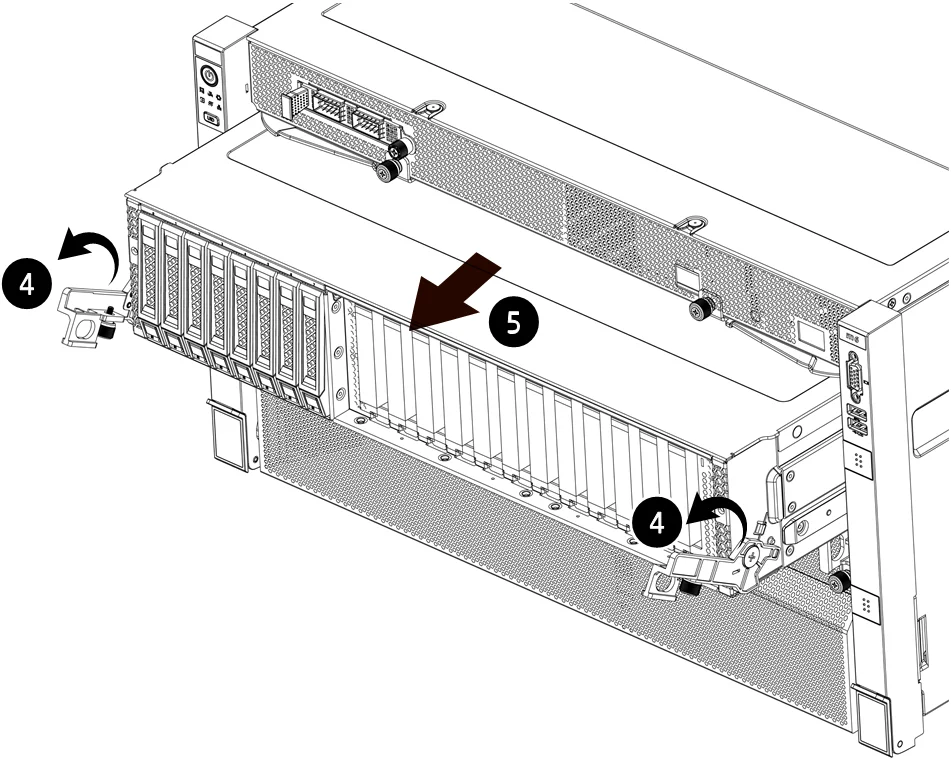

3.按照下图4号箭头的方向将Switch抽屉把手打开，握住抽屉把手按照下图箭头5的方向向外拉动抽屉，拉出Switch抽屉。

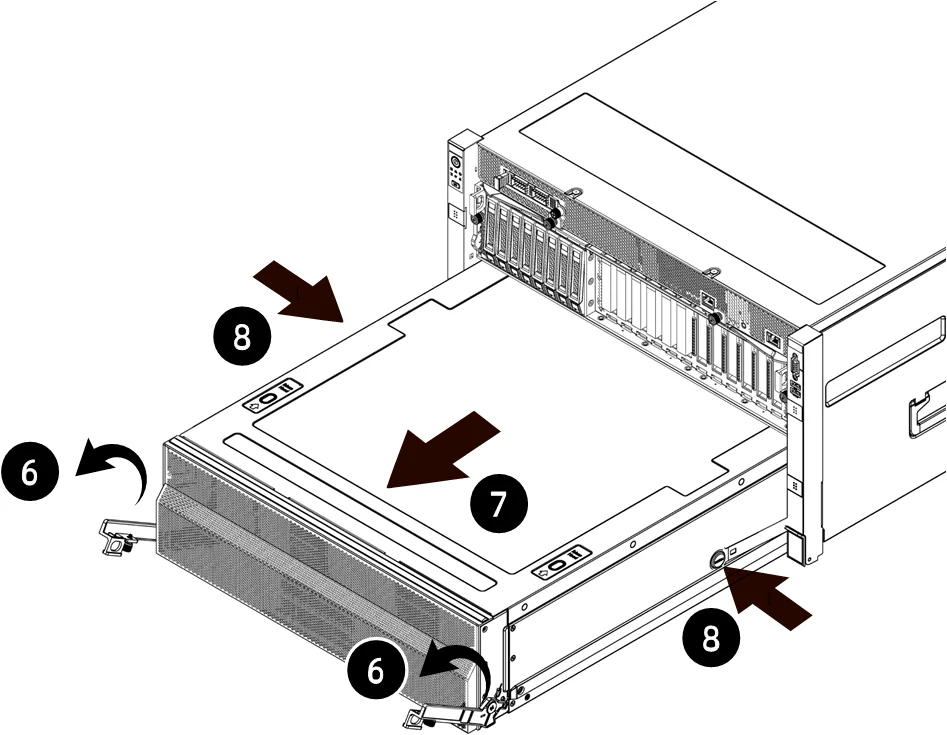

4.按照下图6号箭头的方向将GPU模组抽屉把手打开，握住抽屉把手按照下图箭头7的方向向外拉动抽屉，当拉至抽屉两侧侧面按钮露出时，按照下图箭头8的方向同时按住两侧按钮不松开，继续拉出GPU模组抽屉。
