NF5688M6-主板相关

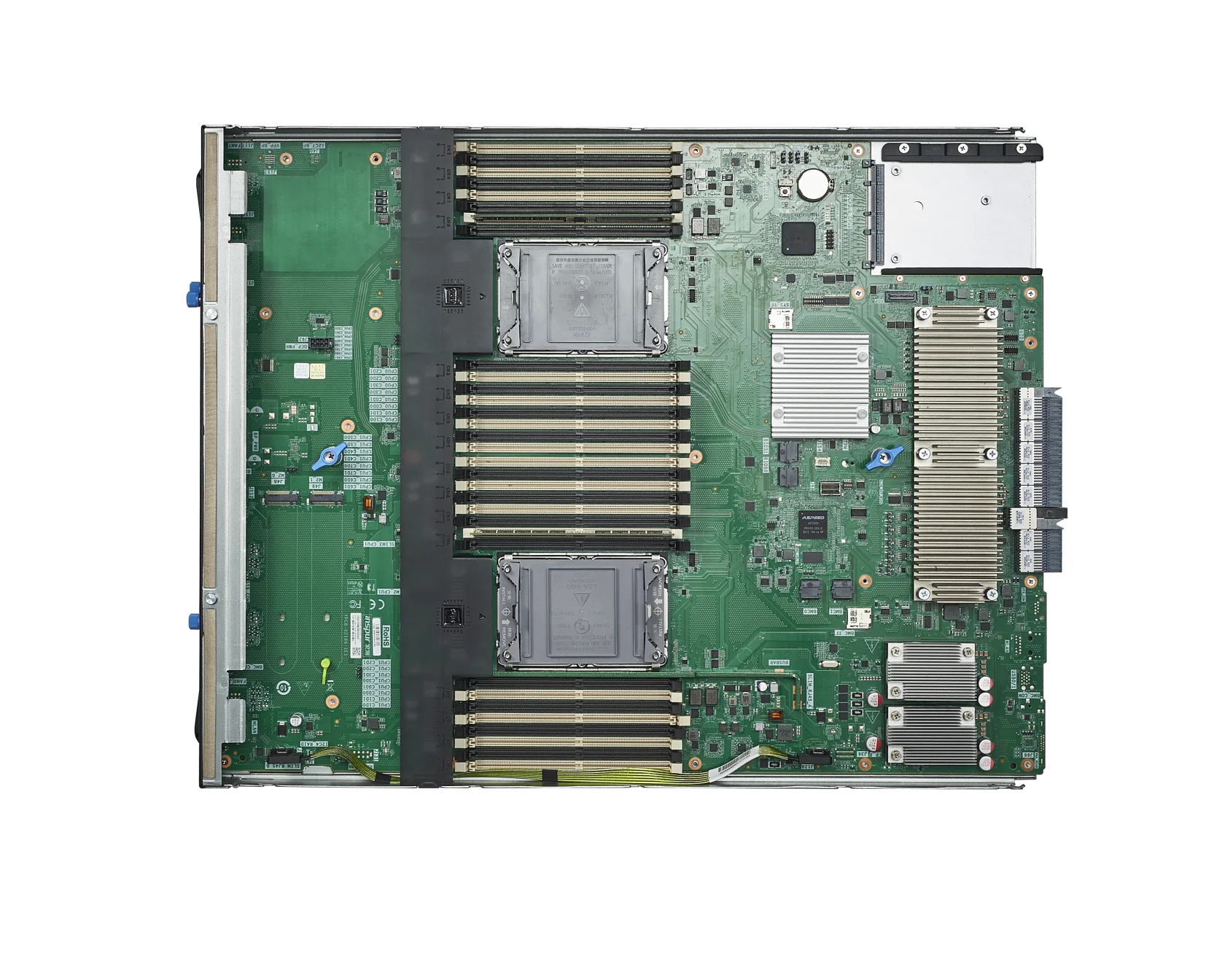

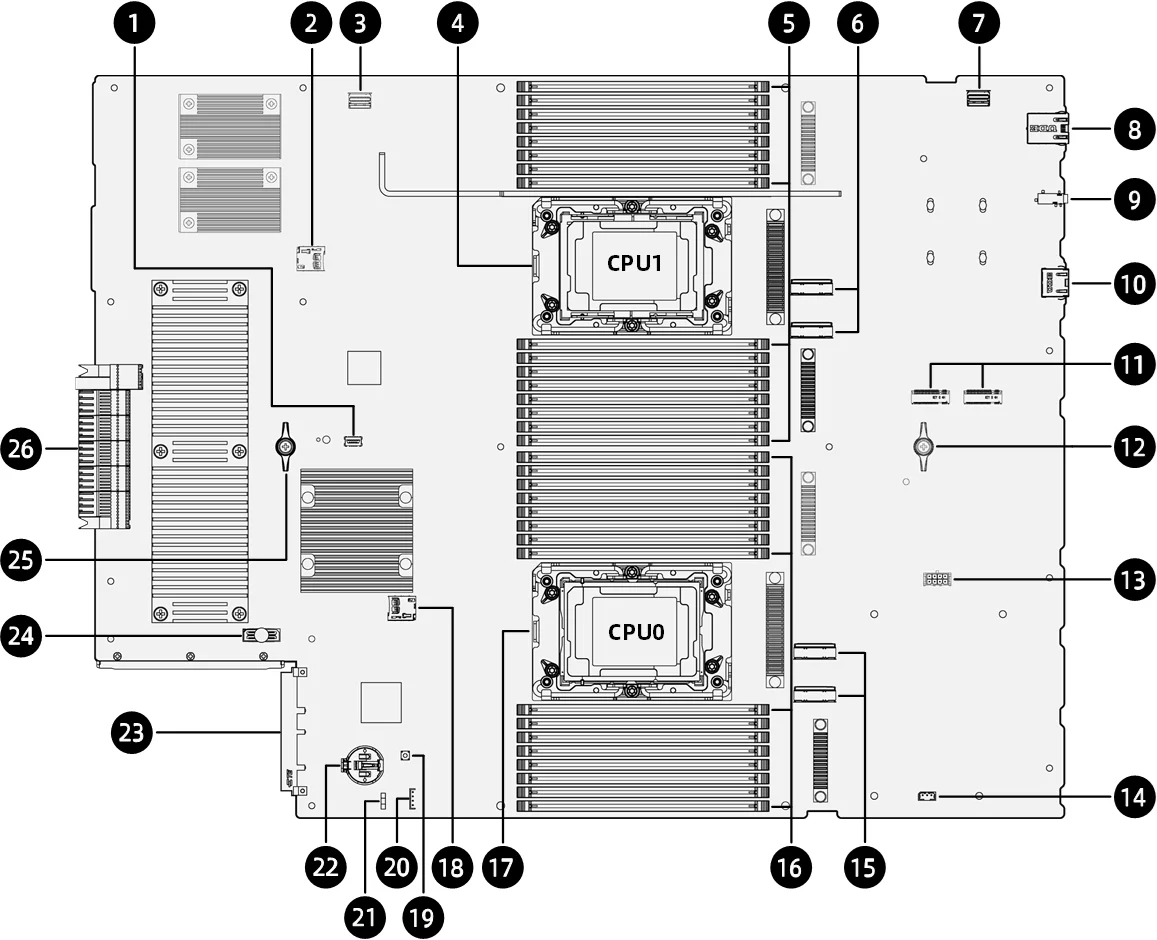

编号

模块名称

编号

模块名称

1

TPM连接器

14

入侵开关连接器

2

BMC_TF卡插槽

15

Slimline x8连接器 × 2

3

BMC管理网口连接器

16

内存插槽（对应CPU0）

4

CPU1

17

CPU0

5

内存插槽（对应CPU1）

18

SYS_TF卡插槽

6

Slimline x8连接器 × 2

19

电源开关按键

7

BMC管理网口连接器

20

RAID Key连接器

8

BMC管理网口

21

CLR_CMOS

9

BMC串口

22

电池插槽

10

系统串口

23

OCP retimer卡连接器

11

M.2 SSD连接器 × 2

24

XDP连接器

12

主板提手

25

主板提手

13

OCP 3.0网卡供电连接器

26

桥接模组连接器
