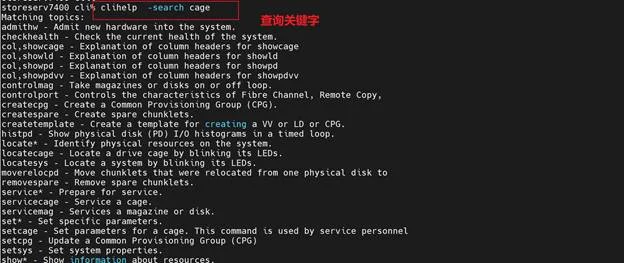

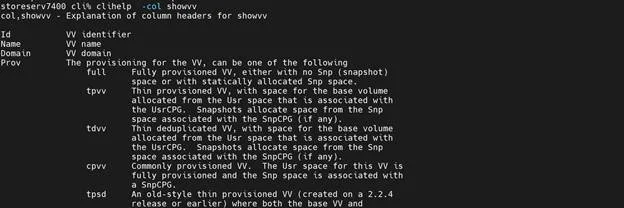

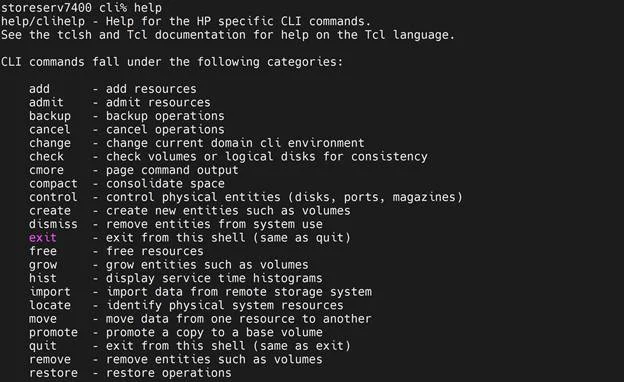

cliehlp  -col showvv







存储高可用：

直连

1、            内存镜像机制，多控制器

2、            BBU保护内存数据下刷

3、            Raid级别（cage ，mag，port）:

将一块物理磁盘分成1G的逻辑磁盘；

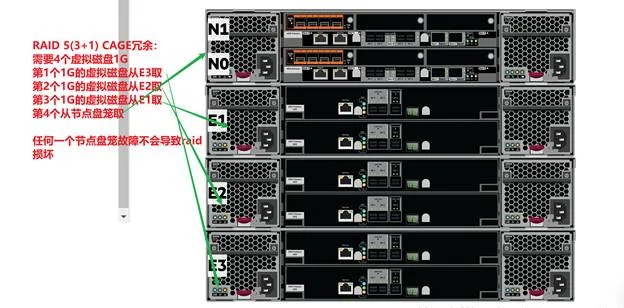

cage冗余的意思是每次取1G的虚拟磁盘，从不同的cage里面取+菊花链

mag冗余的意思是每次取1G的虚拟磁盘，从不用的槽位的磁盘里面取

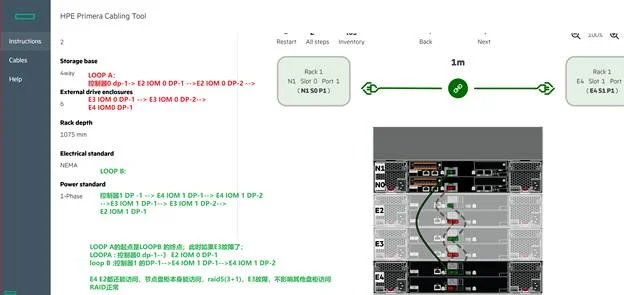

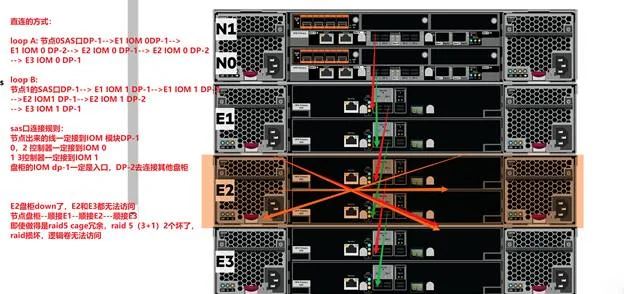

菊花链：



请问4个盘柜（包括节点盘柜），能不能做RAID 6 cage冗余（6+2个数据校验）？

Cage冗余的意思是一个cage故障，raid还能访问~

RAID 6(6+2) 每个盘柜取两个虚拟磁盘；RAID 6允许坏2块盘，E3盘柜盘坏了；

菊花链节点盘柜，E2 E4能访问，只有E3的两个数据块不能访问；RAID 6是不是还正常；

折中：只需要4个盘柜

节点盘柜   存 1号数据  2号数据

E4 存3号数据  4号数据

E2 存 5号数据  6号数据

E3存 7号校验  8号校验



Best： 如果你盘柜足够多，raid6 (6+2) ，最好是8个盘柜（包含节点盘柜）

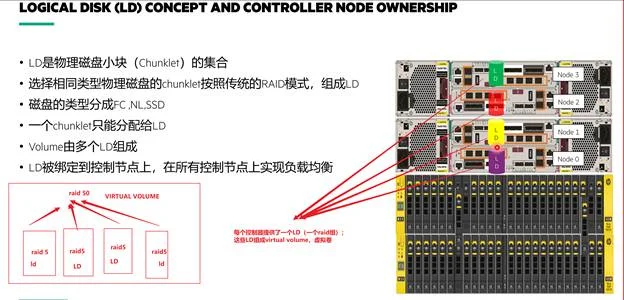

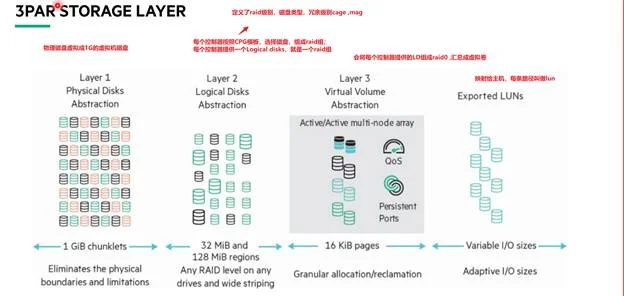

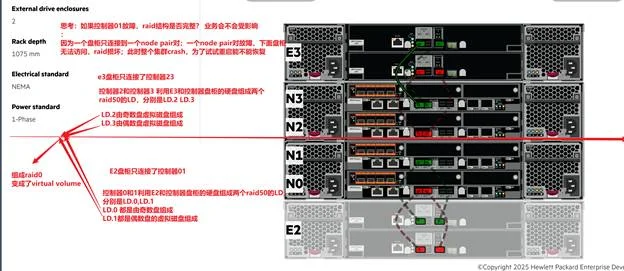

3PAR RAID结构

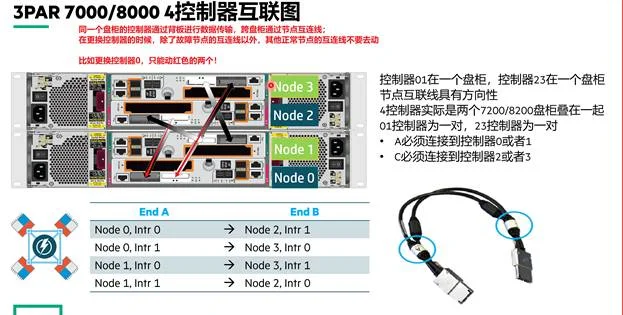

盘柜只能连接到一个node pair对

4控制器允许两个控制器故障，前提是2个控制器在不同的node pair对下

8控制器允许4个控制器故障，前提是4个控制器在不同的node pair对下



传统存储的弊端：

1、            存在node pair对的概念，一个node pair对不能同时故障，也不能接连故障，不能都坏，因为盘柜只连接到一个node pair对

2、            内存镜像机制复杂，对于多控制器场景，算法复杂，只要镜像由问题，都会造成前端卡顿；且为了内存数据不丢失，需要使用超级电容, BBU给内存供电；，nvdimm，scm的价格昂贵，且不好维护；物理硬件损坏是必然，同时发生只是概率问题，不代表不发生，只有0和1

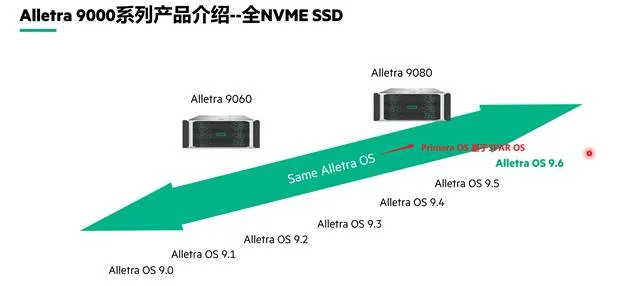

Attention: Primera Alletra 9000、Alletra MP B10000只支持精简卷和压缩去重卷，不支持full卷； 不支持任何特色功能，比如AFC，AO等；raid类型只支持raid6，其他都不支持；且不能指定raid6 几加几，系统系统判定；

设计新的存储机制：B10000

要求：NVME技术，全网状互联（控制器和所有的盘柜），不用写缓存；



内存镜像机制：内存镜像复杂，还需要硬件维护----- 我不要写缓存了；

写缓存—》 write back，写到内存立马返回给主机

写的机制变成写盘；所有的数据写入到后端磁盘才给主机返回---- write through；需要硬盘足够快，我们现在已经出现了NVME硬盘；

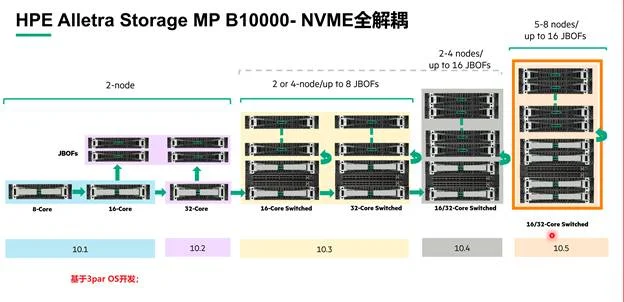

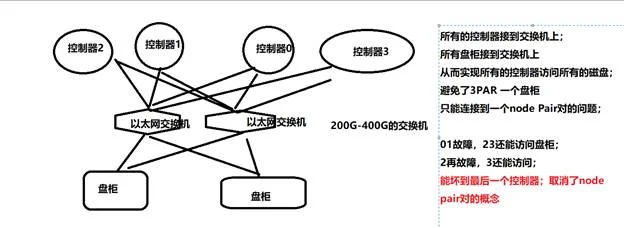

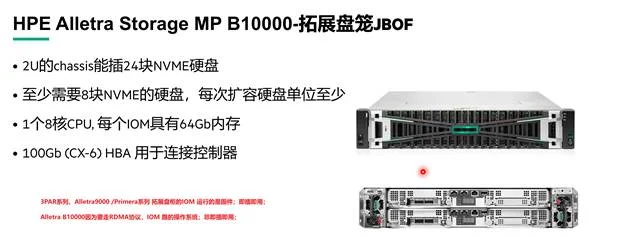

下一代存储B10000： write through ，全闪NVME，交换机（连菊花链都不再需要）；

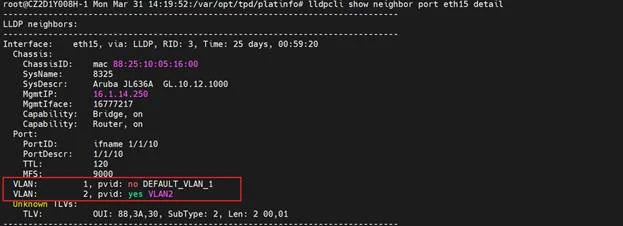

SDN软件定义网络：实际就是调用交换机的API,当我们扩容的时候，控制器会调用交换机的API，给新的端口配置vlan, 获取端口状态信息是通过lldp协议

关机顺序：

1、            关闭业务

2、            关于存储shutdownsys halt

开机顺序：

1 、  先给交换机加电

2、给拓展盘柜加电

3、            给控制器节点加电

4、            业务主机



分布式热备的机制：

每块磁盘里面的spare空间只能用于spare,不能用于数据使用；

如果空间非常紧张；可以移除spare。removespare a:a 移除热备

没有spare的情况下，坏盘怎么办？ 坏盘还是会重构，会使用normal chunklet下的free空间重构

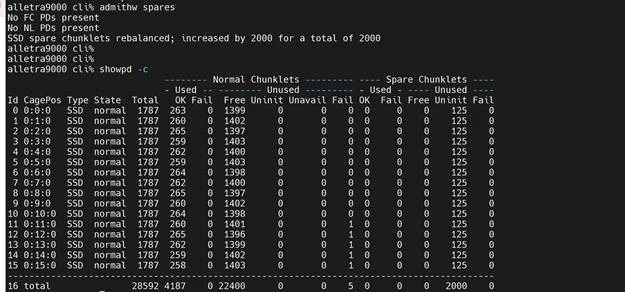

如果需要重新生成热备：admithw spares

热备全部是全局的，只针对磁盘类型，同种磁盘，就能重构；如果同种磁盘没空间，会向上取磁盘，取性能更好的磁盘，FC取SSD，NL盘取FC

存储登陆：

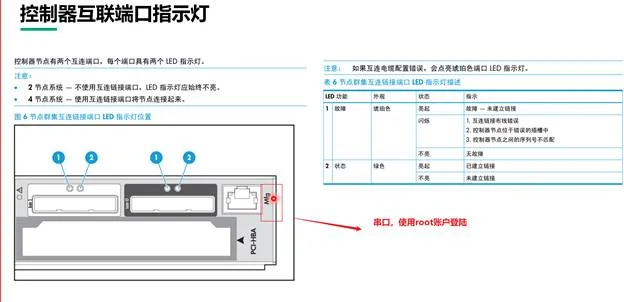

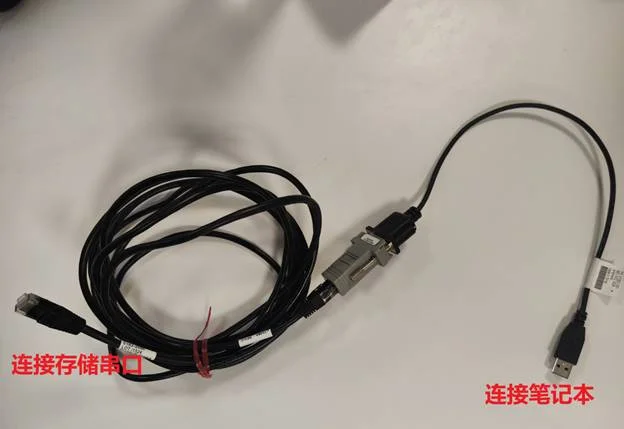

1、            串口登陆：使用root账户或者3paradm账户

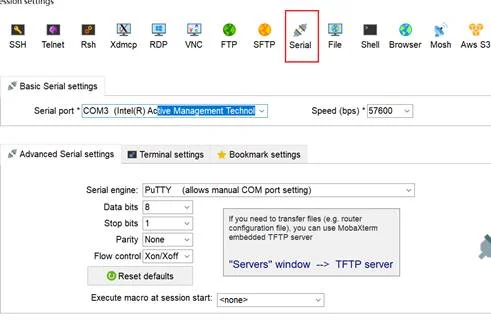

3PAR/PRIEMRA/ALLETRA 9000系列波特率为57600

Alletra B10000系列，波特率为115200

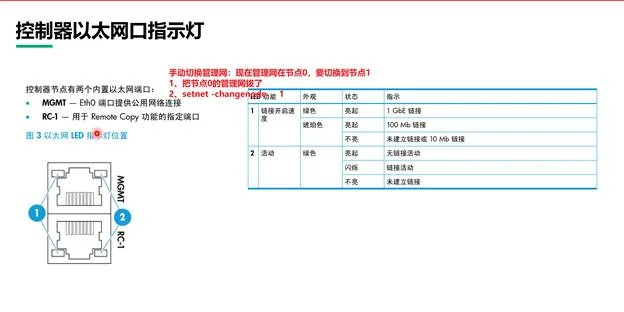

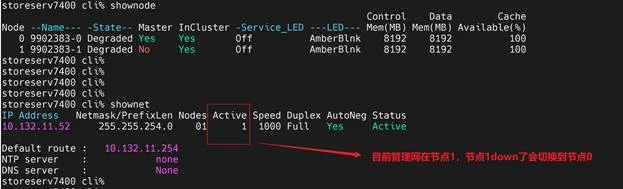

2、            管理网命令行登陆，22号端口，3paradm账户登陆，密码找客户要

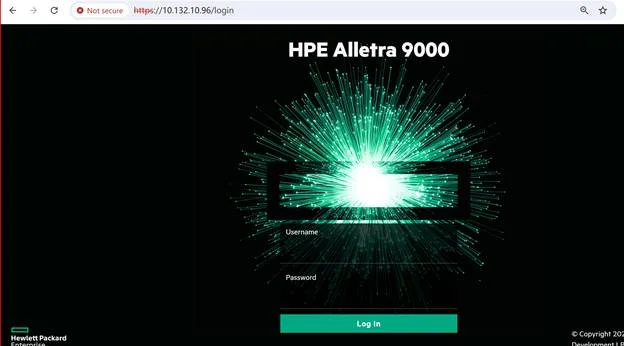

3、            UI界面登陆： Primera .Alletra 9000  ,Alletra B10000自带UI界面，可以直接使用管理网打开，3PAR系列不具有UI界面

4、            SSMC仅仅能用于管理3PAR,PRIEMRA 其余产品不支持；

5、            3par系列无UI界面，需要安装VSP虚拟机，这个虚拟机单纯就是用于收集3PAR的日志；一套VSP只能管理一套存储；VSP可以配置邮件告警；

硬件更换：

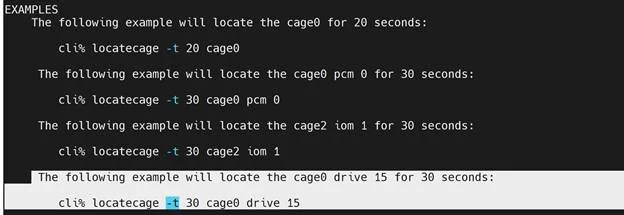

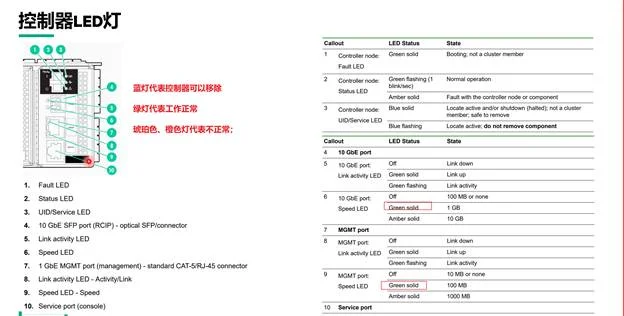

定位灯：显示蓝灯

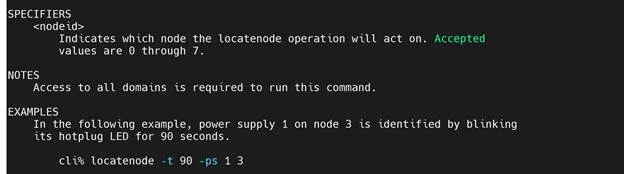

Locatenode



1、            硬盘更换

更换前判断----400、800都会给你们判断好，只需要更换和验证servicemag status

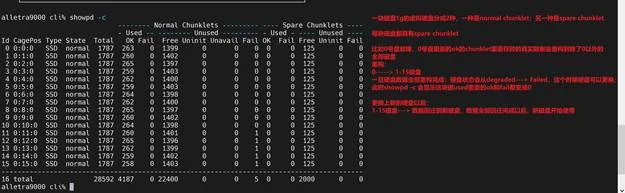

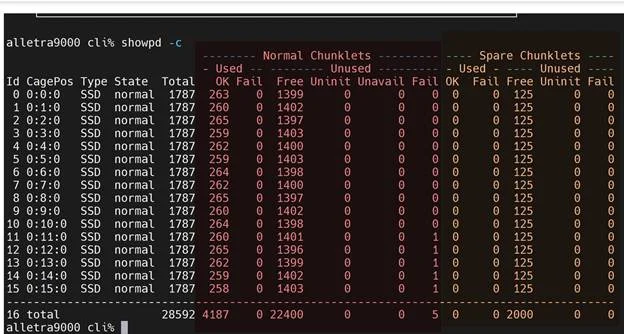

判断方式一：硬盘的状态是failed，且used里数据为0，则硬盘可以正常更换

判断方式二：showpdch  95 代表95号盘里面没有数据了，就不用看showpd -c used里面是不是都是0；这个时候磁盘就可以更换

3par8200 cli%  showpdch  95

判断方式三：当硬盘故障，系统会自动发起servicemag start的命令，将硬盘的数据迁移到热备空间，如果servicemag status看到是succeed的，则该槽位的硬盘可以更换；

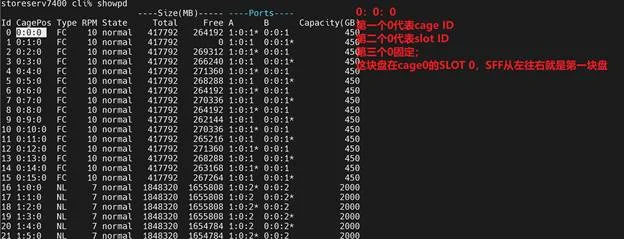

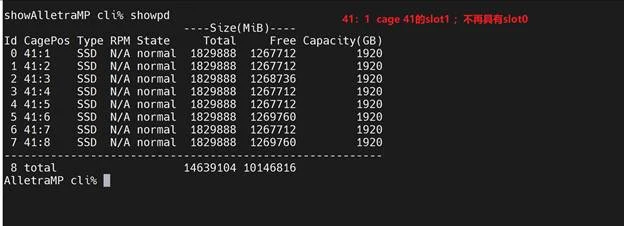

一定要注意槽位号!! Slot和mag的概念是一样的

硬盘更换后：

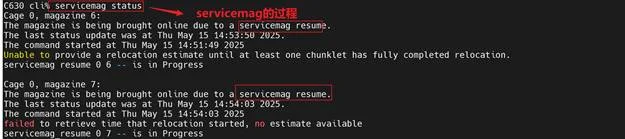

换上硬盘以后，系统会自动触发servicemag resume的进程，我们只需要看servicemag  status是不是在跑就可以了；

如果系统没自动触发servicemag resume数据回迁，showpd -s看看磁盘磁盘是不是正常；或者最简单的拨打400，找case owner

Ps：

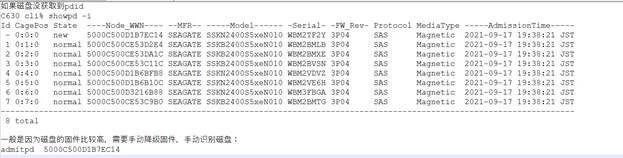

硬盘如果没分配pdid

admitpd识别硬盘后，可以手动触发servicemag resume的进程：

Servicemag  resume cageid slotid ；如servicemag  resume  4 6 指对cage4的slot6进行数据回迁

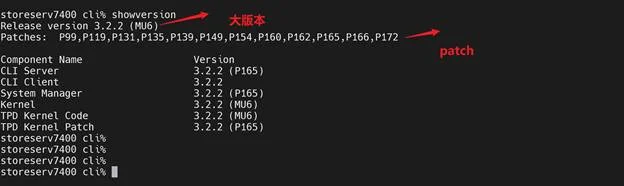

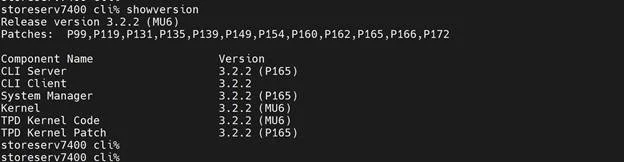

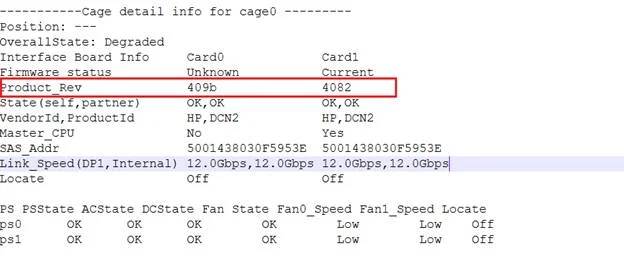

2、            3PAR、primera、allTERA 9000 IOM更换：更换完成后以后，拔了，插了，检查固件；固件不匹配会报cage degraded，此时需要手动执行upgradecage cage0 进行升级IOM固件; 需要注意，如果3par系列系统版本低于3.2.2 MU6的找400确定能不能执行upgradecage；

showcage -d cage0

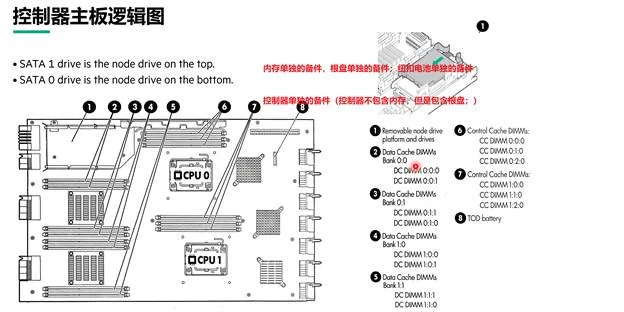

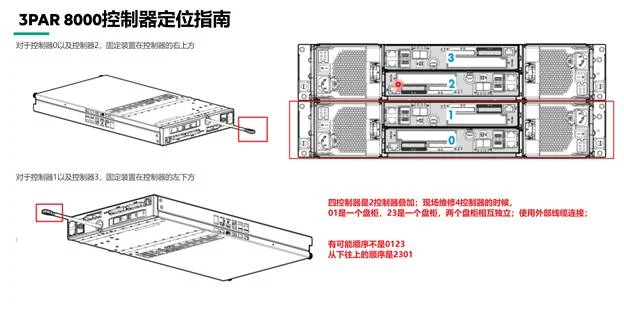

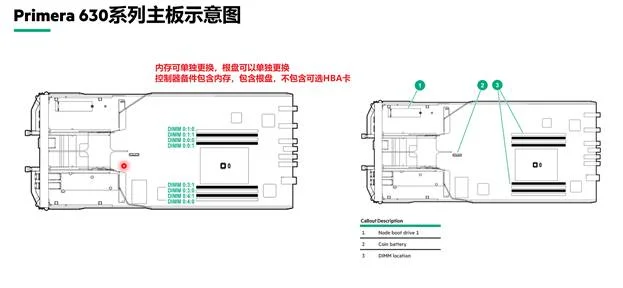

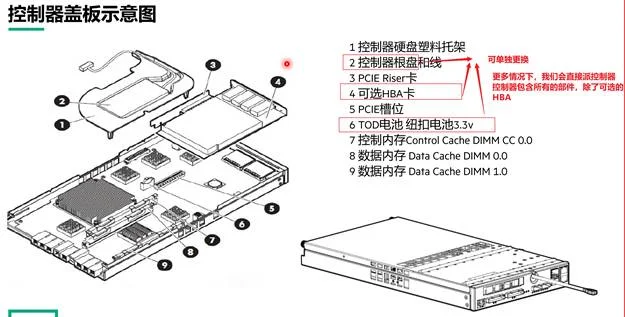

3、            控制器更换（出guide给你们）

4、            SFP更换—>没啥技术含量

5、            盘柜更换--- > 在线和离线；
